Neue Zusatzmodule von Dlubal für die Stahlbemessung

(23.9.2016) Mit den neuesten Versionen von RFEM und RSTAB wurden zwei neue Zusatzmodule freigegeben:

• RF-/STAHL Wölbkrafttorsion ist eine Modulerweiterung für RF-/STAHL EC3 und ermöglicht Biegedrillknicknachweise von Stäben nach Theorie II. Ordnung mit 7 Freiheitsgraden und eigenformaffinem Imperfektionsansatz.
• Das Zusatzmodul RF-/JOINTS Stahl - SIKLA bemisst Anschlüsse des Befesti­gungssystem-Herstellers Sikla.

RF-/STAHL Wölbkrafttorsion

Da RF-/STAHL Wölbkrafttorsion voll in RF-/STAHL EC3 integriert ist, erfolgt die Einga­be gleichermaßen wie bei der üblichen Bemessung in RF-/STAHL EC3. Die Modulerwei­te­rung enthält einen eigenständigen Solver; er berücksichtigt ...

• 7 Verformungsrichtungen (u_x, u_y, u_z, φ_x, φ_y, φ_z, ω) bzw.
• 8 Schnittgrößen (N, V_u, V_v, M_t,pri, M_t,sec, M_u, M_v, M_ω).

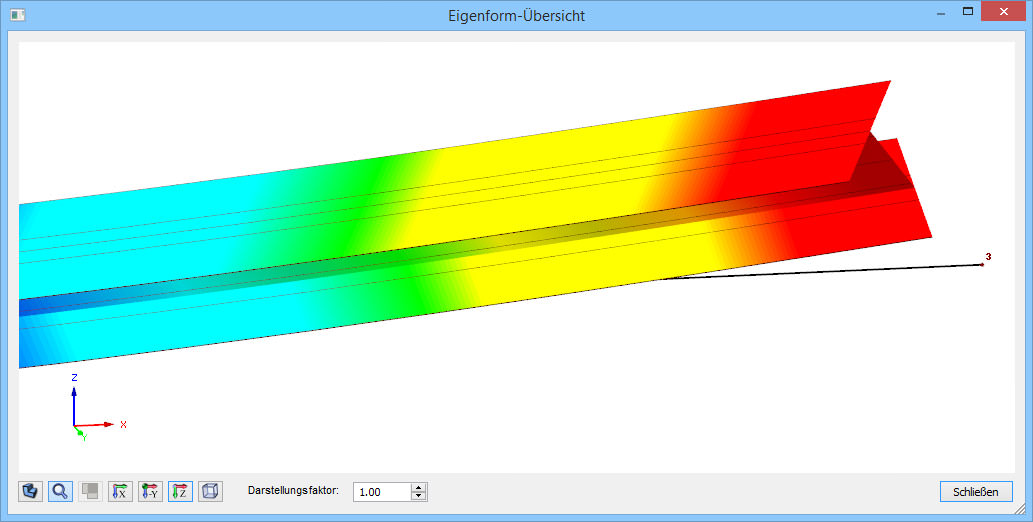

Darstellung der Eigenform mit Querschnittsverwölbung in RF-/STAHL EC3 (Sreenshot vergrößern)

Mit dem Modul lassen sich sämtliche dünnwandigen Stahlquerschnitte über ein nicht­lineare Bemessung nach Theorie II. Ordnung berechnen. Des Weiteren werden kriti­sche Lastfaktoren und Knickeigenformen ausgegeben. Letztere lassen sich visualisie­ren (inkl. Verwölbung) - siehe auch dlubal.de/stahl-woelbkrafttorsion.

RF-/JOINTS Stahl - SIKLA

Mit diesem Zusatzmodul lassen sich Sikla-Konsolen Typ AK und TKO sowie Sikla-Stirn­platten Typ STA, WBD und WD bemessen. Im Modul werden Anschluss-Exzentrizitäten berücksichtigt und nichtlineare Federkennlinien ermittelt. Zudem wird die Anschluss­geometrie inklusive der anschließenden Trägerquerschnitte überprüft - siehe auch dlubal.de/joints-stahl-sikla:

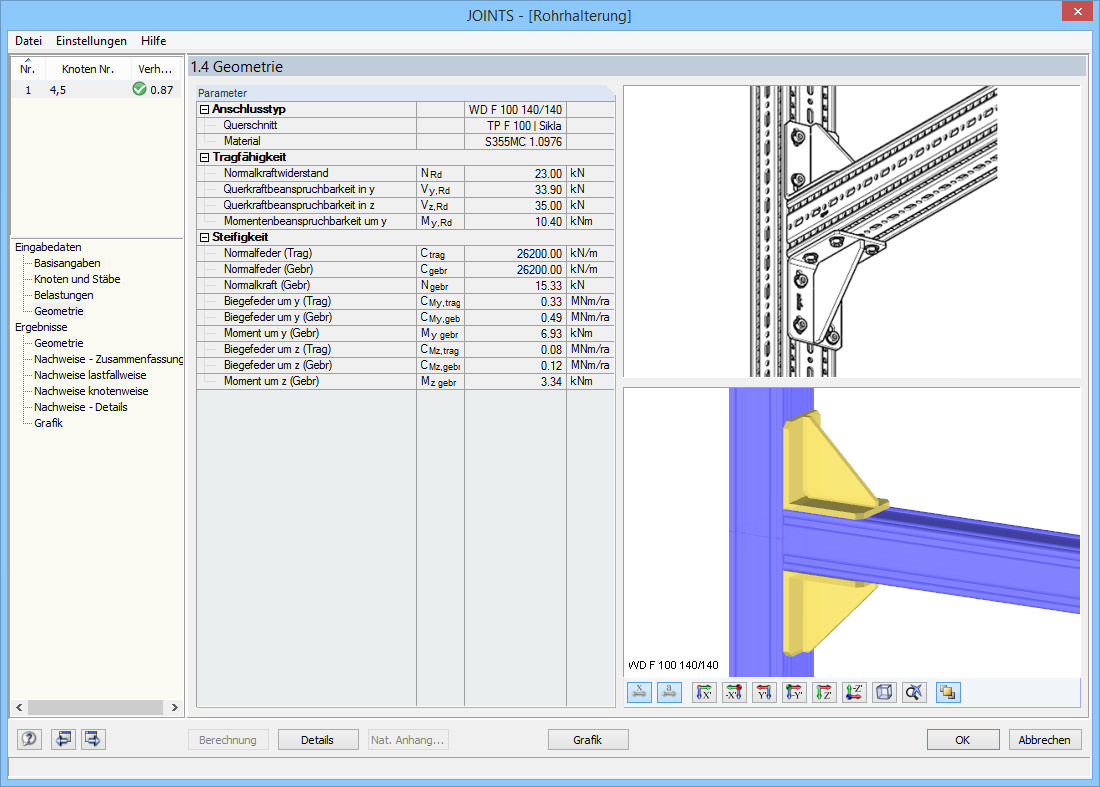

Maske Geometrie in RF-/JOINTS Stahl - SIKLA (Bild vergrößern)

Weitere Informationen zu Stahlbau-Software können per E-Mail an Dlubal angefordert werden.
