Parallel-Ausstell- oder Senkklapp-Einsatzelemente für verschiedene Schüco- Fassaden

Bild vergrößern


Bild vergrößern

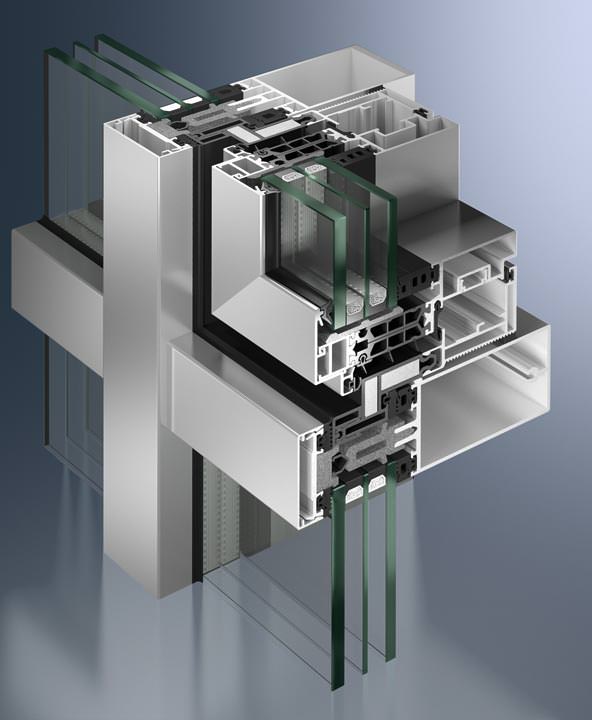

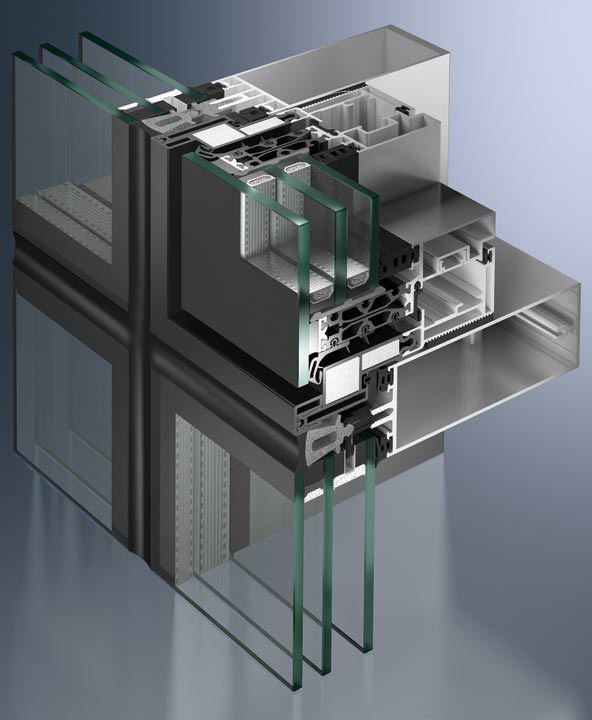

(28.1.2014) Schüco bietet sein neues Aluminium-Fenstersys­tem AWS 114 zum Bau von Parallel-Ausstell- oder Senkklapp-Fenstern in zwei Wärmedämmvarianten und jeweils zwei Ver­glasungstypen an. Als Fassadenfenster mit Standardisolierglas und umlaufender Glasleiste lassen sich die wärmegedämmten Einsatzelemente Schüco AWS 114 und die „Super-Insulation-Variante“ AWS 114.SI (1. Bild rechts) ohne Beeinträchtigung der gleichmäßigen Fassadengeometrie optisch nahtlos integrie­ren. Auch als Ganzglas-Fassadenfenster mit Stufenisolierglas bietet das wärmegedämmte System Schüco AWS 114 SG und das höchst wärmegedämmte System AWS 114 SG.SI (2. Bild) vielfältige Gestaltungsmöglichkeiten. Ein als Senkklapp-Fenster ausgeführtes und mit der Schüco TipTronic Antriebstechnik ausgerüstetes Element lässt Flügelgewichte bis zu 250 kg zu.

Die wärmegedämmten Einsatzelemente Schüco AWS 114 und AWS 114 SG lassen Glasdicken von 24 bis 44 mm zu, während die hochwärmegedämmten Elemente mit dem Namenszusatz SI Dreifach-Isolierverglasungen mit Glasdicken von 28 bis 52 mm aufnehmen können. Dabei  U_f-Werte von bis zu 1,3 W/m²K erreicht werden können. Als Parallel-Ausstell- oder Senkklapp-Fenster lassen sich die Elemente integrieren in die

• Pfosten-Riegel-Fassaden FW 50⁺/FW 60⁺,
• Ganzglasfassaden FW 50⁺ SG/FW 60⁺ SG,
• Aufsatzkonstruktionen AOC 50/AOC 60/AOC 75 und in die
• Elementfassaden USC 65 und UCC 65 SG .

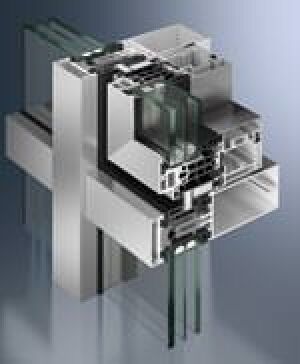

Bild aus dem Beitrag „Großflächige (Semi-)Structural-Glazing-Fassaden mit Zwei- bzw. Dreifachverglasung“ vom 6.2.2013 (Bild vergrößern)

Das Schüco Fenster AWS 114 ist manuell oder über die verdeckt liegende Antriebs­technik Schüco TipTronic bedienbar. Das selbstlernende und absturzsichere TipTronic Beschlagssystem mit integrierter, einstellbarer Öffnungsbegrenzung wird durch Einsatz von Drehnutensteinen in den Blend- und Flügelrahmen befestigt. Ein Element in dieser Kombination erreicht eine Einbruchhemmung bis RC2. Es sind je nach ausgeführter Be­schlagsvariante Schutzklassen zwischen SK 0 und SK 4 erreichbar.

Weitere Informationen zu Parallel-Ausstell- oder Senkklapp-Fenstern können per E-Mail an Schüco angefordert werden.
