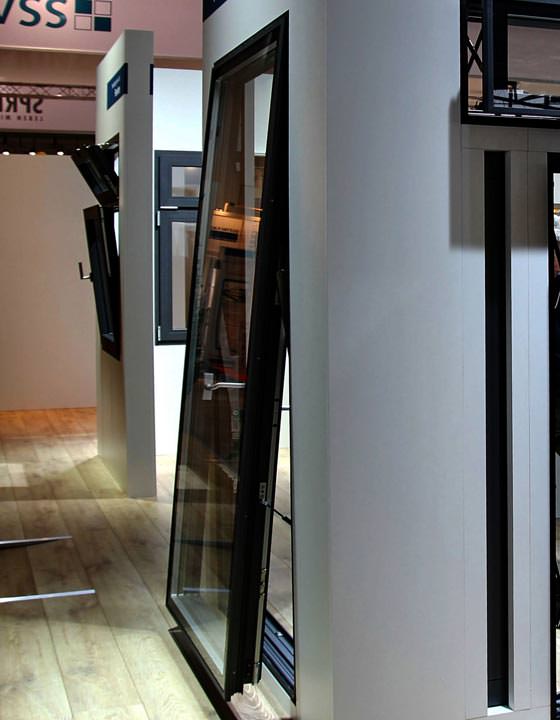

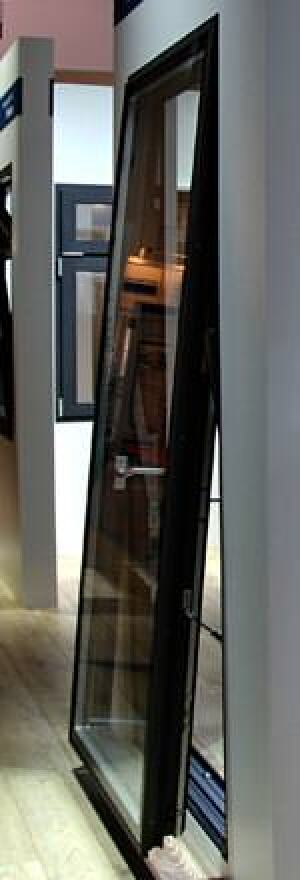

Sonderbeschläge für 3,50 m hohe und 300 kg schwere Senk-Klapp-Fenster im Kö-Bogen

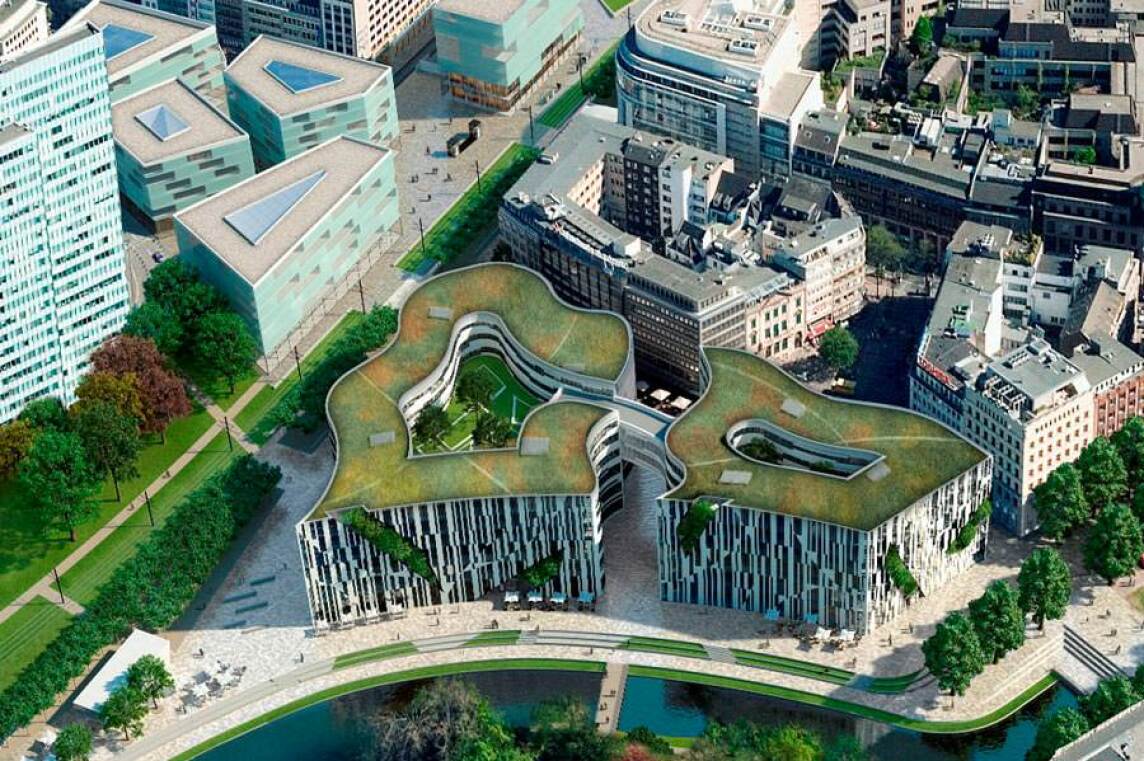

(28.1.2014) Das Unternehmen WSS (Wilhelm Schlechtendahl & Söhne GmbH & Co. KG) hat knapp 200 Fenster des Kö-Bogens in Düsseldorf mit Sonderbeschlägen ausgestattet. Die speziell angefertigten Elemente wurden für eine leichte manuelle Bedienung der 3,50 m hohen und 300 kg schweren Senk-Klapp-Fenster optimiert und sollten zugleich den außergewöhnlichen architektonischen Anforderungen des Gebäudekomplexes an der Königsallee gerecht werden (siehe auch Google-Maps und/oder Bing-Maps):
Die Fenster mit den WSS-Beschlägen wurden in den oberen Büroräumen des 28 Meter hohen Gebäudes Richtung Innenhof verbaut. Für ein Projekt mit besonders großen und schweren, raumhohen Flügel eignen sich Senk-Klapp-Fenster allgemein sehr gut. Eine Herausforderung stellte jedoch die geplante manuelle Bedienung dar, die mit üblichen Beschlägen schwer realisierbar ist.

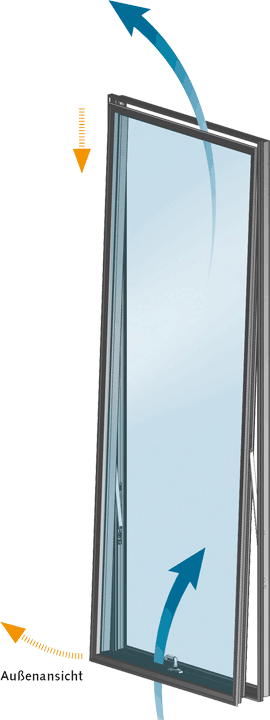

Die Beschlagkinematik der WSS-Beschläge bewirkt durch das Absenken des Flügels eine natürliche Lüftung - frische Luft strömt von unten herein, verbrauchte Luft kann oben abziehen (siehe Grafik dazu). Da sich das Element nach außen öffnet, wird zudem kein Schwenkraum benötigt, und die Bürofläche kann komplett genutzt werden. Dank der verdeckten Anordnung der Beschlagteile - mit Ausnahme des Fenstergriffs - passen die Fensterelemente ideal in die Gesamtoptik der Gebäudehülle. Und auch mit den Sonderbeschlägen erfüllen sie die vorgeschriebene Absturzsicherheit bei geöffnetem sowie die notwendige Stoßsicherheit bei geschlossenem Flügel.
Alle Beschlagteile bestehen aus korrosionsbeständigen Materialen. Der Dauerfunktionstest hat im hauseigenen Prüfraum mit 250.000 Zyklen stattgefunden - ein vielfaches der gängigen Norm.
Weitere
Informationen zu Beschlägen für Senk-Klapp-Fenster können per E-Mail an WSS angefordert werden.
