Viega: 48 kostenfreie Revit-Vorlagen für die Planung von Rohrleitungen in Bädern

(11.3.2025) BIM-Vorlagen in Autodesk Revit erleichtern die Planungsarbeiten u.a. bei Wiederholungen in den Grundrissen von Geschossbauten. Viega bietet auf seiner Unternehmenswebsite kostenlose Vorlagen für die Rohrleitungen 48 verschiedener Badvarianten zum Download an. Diese berücksichtigen ebenfalls entscheidende Aspekte der Trinkwasserhygiene.

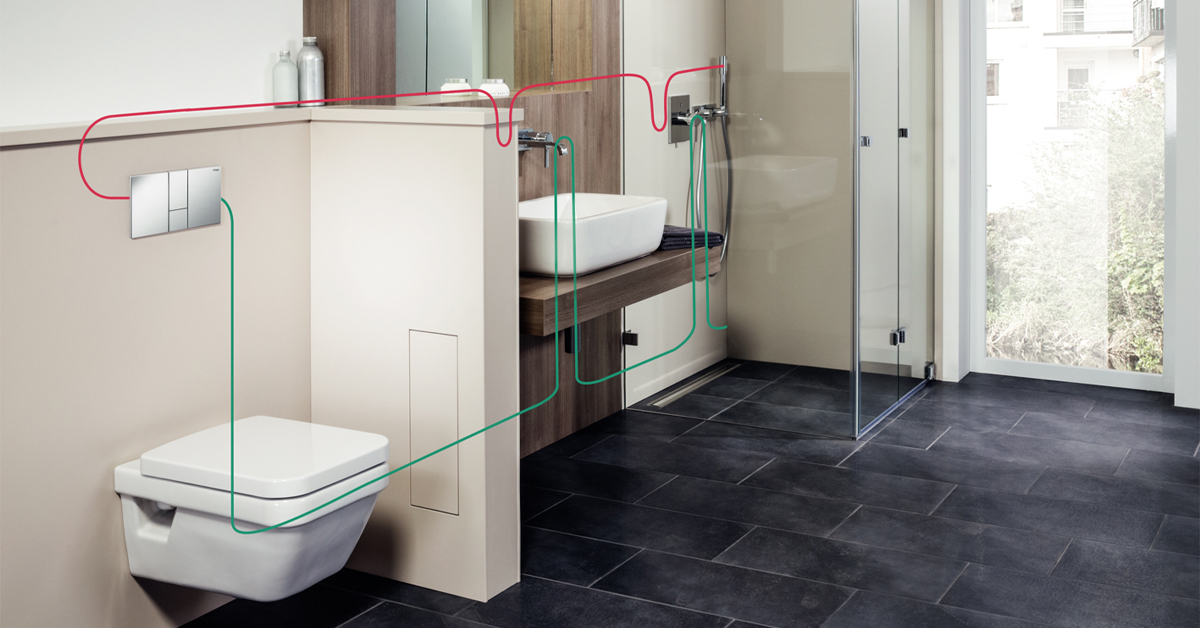

Für die Badplanung mit Autodesk Revit stellt Viega 48 BIM-Vorlagen zum kostenlosen Download bereit. (Foto: Viega)

In den BIM-Vorlagen von Viega sind die Trinkwasserverbraucher Waschtisch, WC und Dusche bereits vorgeplant. Die Varianten berücksichtigen unterschiedliche Positionen der Verbraucher im Grundriss und Anbindungen an den Steigestrang. Maßgenaue Platzierungen lassen sich pro Raum individuell festlegen. Die Rohrleitungsführung passt sich automatisch an, kann jedoch auch manuell bestimmt werden. Zum Hinzufügen weiterer Verbraucher kann z.B. ein Waschtischelement dupliziert werden.

Die 48 BIM-Vorlagen sind in vier Kategorien geordnet, bebildert und beschrieben. Jede Kategorie enthält ebenfalls Vorlagen der Vorwandkonstruktion aus den Systemen „Prevista Dry” und „Prevista Dry Plus”. Produktinformationen sind in der entsprechenden Revit-Familie über eine URL-Adresse verlinkt.

Berücksichtigung von Trinkwasserhygiene

Die Aspekte einer hygienischen Trinkwasserinstallation sind in den BIM-Vorlagen berücksichtigt. Um den Wärmeübergang von Warmwasser (PWH) auf Kaltwasser (PWC) möglichst gering zu halten, werden die Leitungen für PWC in Bodennähe geführt und von unten an die Verbraucher angeschlossen. PWH wird von oben mit einer kurzen Auskühlstrecke zur Entnahmestelle geplant. Es stehen verschiedene Vorlagen für Stichleitungen oder mit Warmwasserzirkulation (PWH-C) auf der Etage zur Verfügung.

Weitere Informationen können per E-Mail an Viega angefordert werden.
