Sanitärprodukte von Geberit im autarken „ZiHaus”

(11.3.2025) Das autarke Wohnhaus „ZiHaus” kommt vollkommen ohne konventionelle Heizung aus und versucht mit einem barrierefreien, altersgerechten und designorientierten Ansatz, energieeffizientes und modernes Wohnen in Einklang zu bringen. In einer Testphase über drei Jahre soll sich die Bauweise bewähren und dann in Serie gehen. Im Sanitärbereich kamen Produkte von Geberit zum Einsatz.

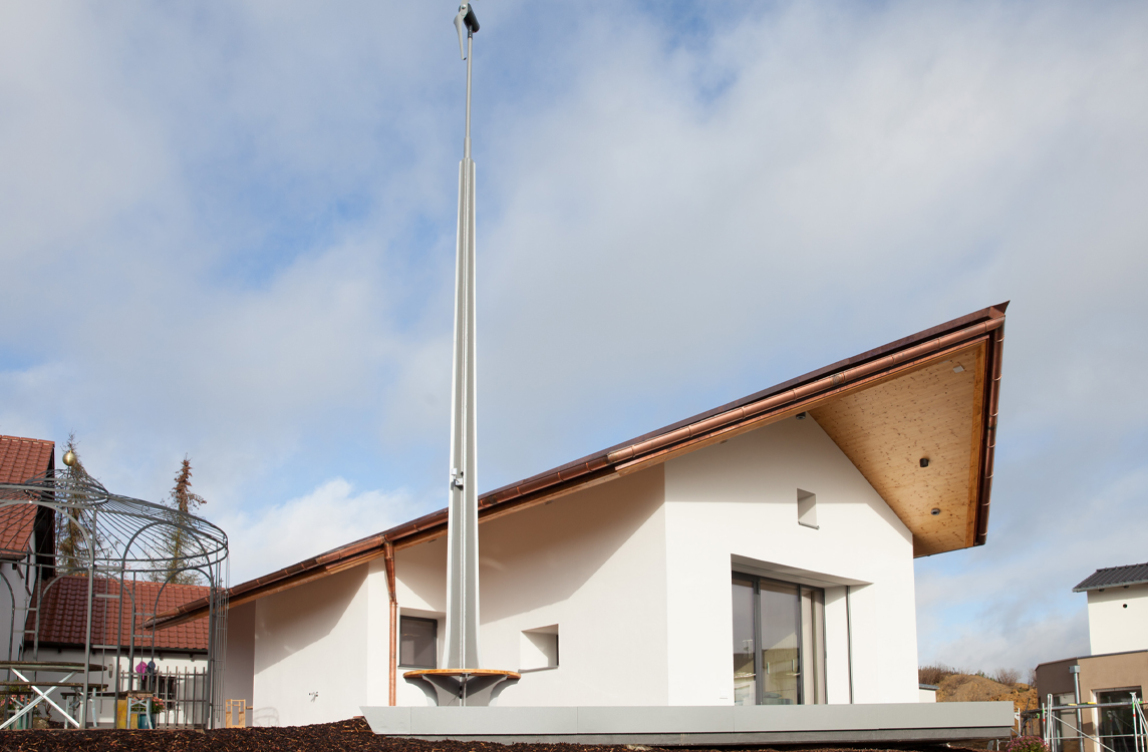

Das Ziegel-innovativ-Haus, kurz ZiHaus, im fränkischen Altdorf ist bundesweit das erste autarke Wohnhaus seiner Art und kommt vollständig ohne konventionelle Heizung, Lüftung und Kühlung aus. (Foto: Geberit)

Die polygonale Dachstruktur des ZiHauses deutet bereits auf die Gebäudegeometrie hin. Hans-Günther Schwarz, Architekt und Teilhaber des Architekturbüros verwirklichte mit dem eingeschossigen, 60 m² großen Gebäude sein „Austragshaus”. Der Fokus des Entwurfes liegt auf der Nachhaltigkeit. Ziel war es, ein Wohnhaus zu entwerfen, das ohne Heizung, mechanische Lüftung, Kühlung und Wärmepumpe auskommt und vollständig mit Solarelektrik funktioniert.

Hauptfaktor Dämmung

Das Grundkonzept beruht auf einer monolithischen Dämmung. Entscheidend sei laut Hans-Günther Schwarz hierbei nicht das Material, sondern der Konstruktionsentwurf. Im ZiHaus verläuft die Außenwand im Dach weiter, um die Wärmedämmung zu maximieren. Baulich umgesetzt wurde diese Dachkonstruktion u.a. mit bewehrtem Aufbeton und einem 50 cm dicken Ziegelmauerwerk. Für den 75 cm hoch gemauerten und 70 Tonnen schweren Vollziegel-Speicherblock im Bodenaufbau hat der Architekt bereits einen Patentantrag gestellt.

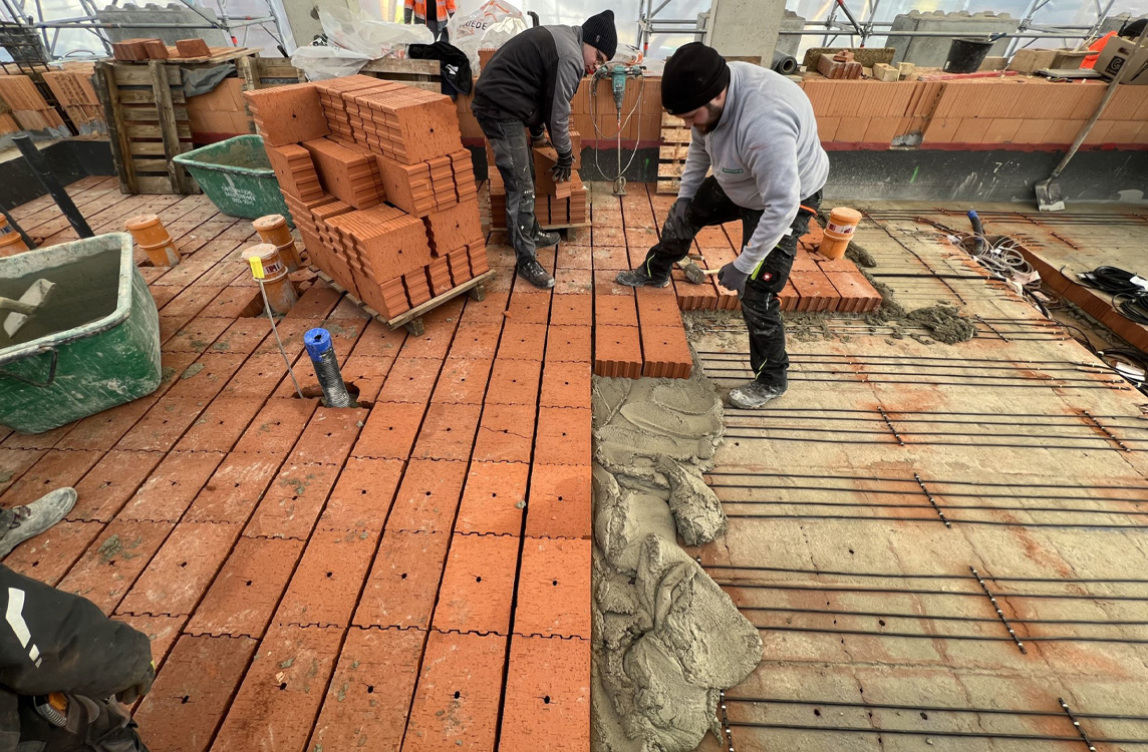

Im Bodenaufbau verbirgt sich ein 70-Tonnen schwerer Vollziegel-Speicherblock aus 75 cm hoch gemauerten Ziegelsteinen. (Foto: HG, Schwarz)

In den unteren Lagerfugen des Speicherblocks verlaufen die Elektroheizkabel zur Speicherung des PV-Anlagenüberschusses im Spätsommer. Als Wärmedämmung auf dem normalen Erdreich kommen 60 cm Glasschaumschotter aus 100% Altglas zum Einsatz. Um die darauf betonierte Fundamentplatte verlaufen ringsherum die Außenwände aus hochwärmedämmenden Leichtziegeln mit einer 65-prozentigen Holzfaser-Füllung. Diese wurde von den Bauherren mit einer Strohdämmung im Kern kombiniert.

Energetisch autark

Die Dachdeckung des ZiHauses besteht aus Photovoltaik-Schindeln zur Stromproduktion; für dunkle Tage steht im Garten eine Windanlage. Der große Dachüberstand schützt die Fassade vor Witterung und stellt in Verbindung mit den tiefen Fensterlaibungen konstruktiven, sommerlichen Wärmeschutz dar. Im Winter werden die Innenräume durch den niedrigeren Sonnenstand weiterhin durch solare Gewinne erwärmt.

Schlichtes Design

Die reduzierte Architektursprache findet Fortführung in der Schlichtheit des Innenraums, welcher vollständig seniorengerecht und barrierefrei ausgeführt ist. Die Wohnelemente sind aus massivem Eschenholz.

In den Sanitärbereichen setzte Hans-Günther Schwarz Produkte von Geberit ein: „Sei es das spülrandlose WC, die Keramik und Betätigungsplatten, die einfach zu bedienen und zu reinigen sind – das alles sind Vorteile von Geberit Produkten, die sich auch im Hinblick auf seniorengerechtes Wohnen auszahlen. Darüber hinaus hat mir auch das schlichte Design gut gefallen.”

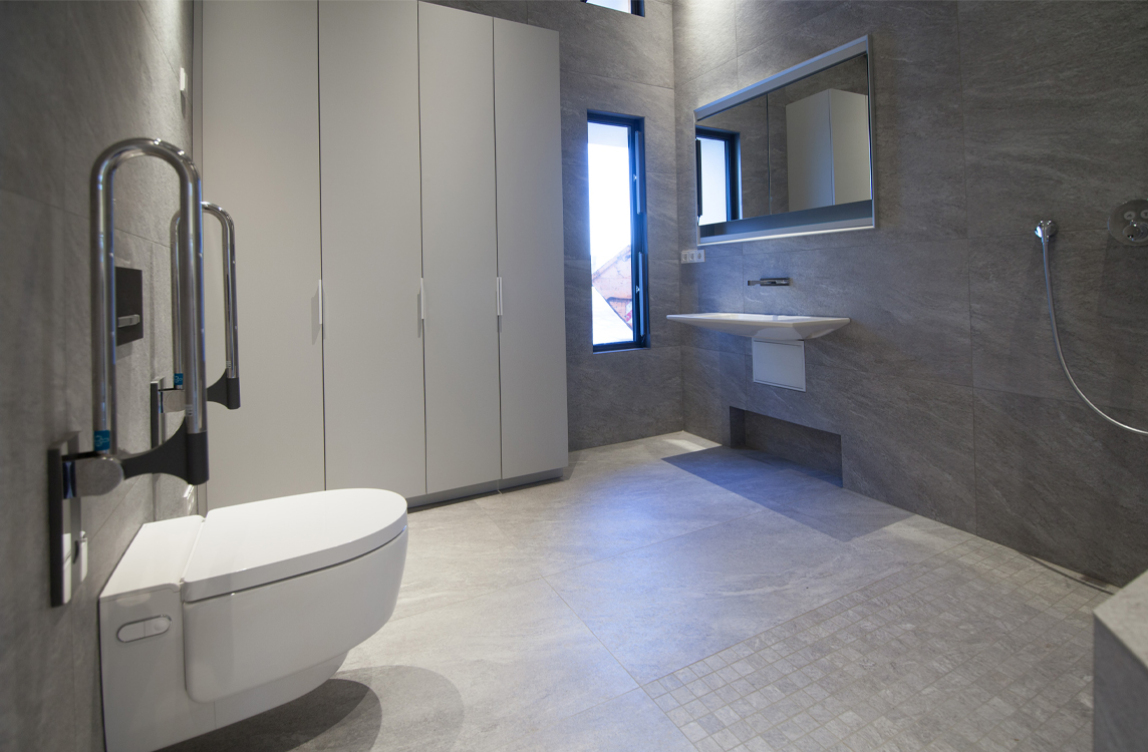

Der Sanitärbereich im Badezimmer wurde komplett mit Produkten von Geberit seniorengerecht und barrierefrei ausgestattet. (Foto: Geberit)

Geberit-Produkte in den Sanitärbereichen

Für das Badezimmer wählte der Architekt einen freischwebenden Waschtisch und einen Unterputzspiegelschrank, beides aus der Serie Geberit One. Die Ausladung der Geberit One Waschtischkeramik beträgt lediglich 40 cm. Da der horizontale Ablauf in der Wand liegt, sind weder Siphon noch Abgangsrohr sichtbar. Um den Waschtisch der Serie Geberit One rollstuhlgerecht unterfahrbar zu gestalten, plante der Architekt eine entsprechende Aussparung in der Wand.

Der Geberit One Spiegelschrank ist mit dem integrierten Lichtkonzept Geberit ComfortLight ausgestattet, welches mittels vier aufeinander abgestimmter Lichtquellen eine individuell steuerbare Beleuchtung ermöglicht. Das Dusch-WC Geberit AquaClean Mera Comfort weist neben der WhirlSpray-Duschtechnologie und TurboFlush-Spültechnik Komfortfunktionen wie eine WC-Sitz-Heizung und eine berührungslose WC-Deckel-Automatik auf.

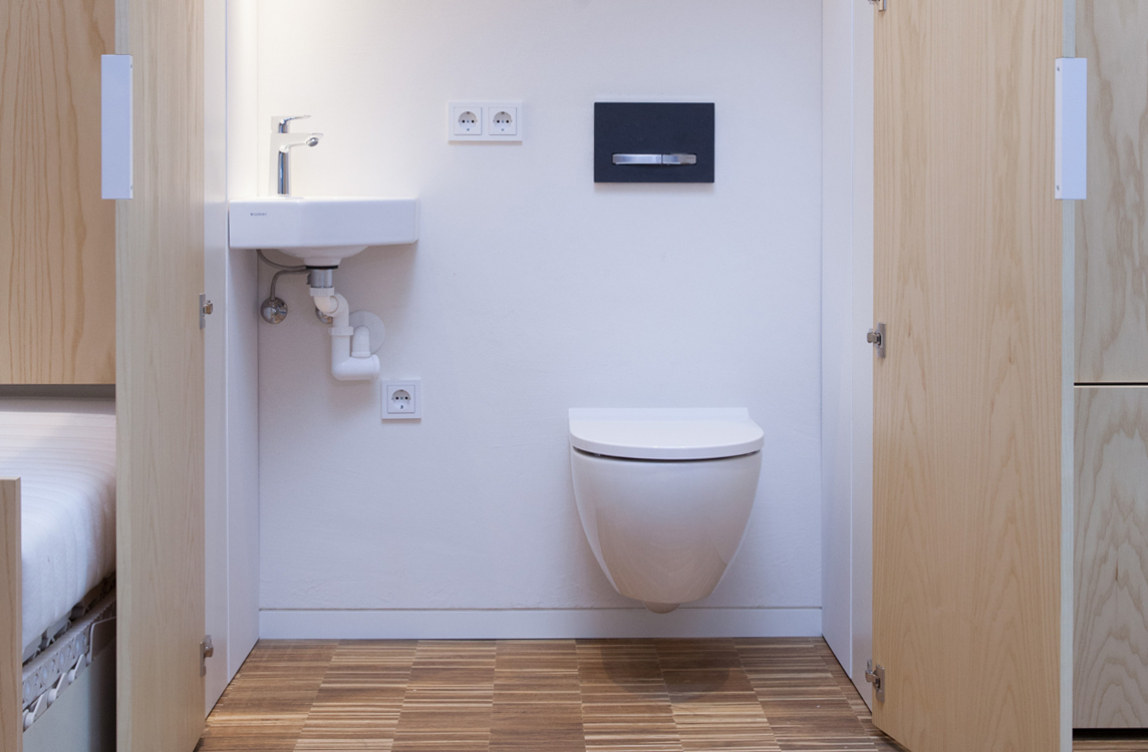

Direkt neben dem Schlafbereich, versteckt im Wandschrank, befindet sich ein kleiner Sanitärbereich. (Foto: Geberit)

Ein kleinerer Sanitärbereich befindet sich in einem Wandschrank neben dem Bett im Wohn-Schlafbereich. Hier wählte Hans-Günther Schwarz das Geberit Acanto WC mit Betätigungsplatte Sigma50. Das Wasser fließt dank der TurboFlush-Spültechnik seitlich in die Keramik und vollzieht eine spiralförmige Bewegung. Der Sitz ist mit der QuickRelease-Funktion ausgestattet: Er lässt sich inklusive Deckel mit einem Handgriff abnehmen und wieder aufstecken.

Das Eckhandwaschbecken der Badserie iCon zeichnet sich durch sein kompaktes eckiges Design aus. Die gewählte Variante mit der Spezialglasur KeraTect ist nahezu porenfrei mit extrem glatter Oberfläche, welche dadurch schmutzabweisend und leicht zu reinigen sei. Das gleiche Waschbeckenmodell wurde in eine Nische neben dem Essbereich eingebaut.

Geberit hinter der Wand

Installation mit Duofix

Die Installation der WCs, Waschtische, Armaturen und Wandabläufe erfolgte im ZiHaus mit dem Geberit Installationselement Duofix. Diese universell einsetzbaren und selbsttragenden Elemente decken mit großer Sortimentstiefe die meisten Anwendungen ab. Eine große Auswahl an kombinierbaren Betätigungsplatten sorgt für Design- und Materialvielfalt.

Rohrleitungssystem FlowFit

Das Versorgungssystem FlowFit entfernt alle störenden Faktoren systematisch aus dem Installationsablauf. So wird z.B. nur eine Pressbacke benötigt.

Das Fitting muss nicht wie bei anderen Verpresstechniken komplett umschlossen werden. Der Werkzeugansatz erfolgt bei der Lateralverpressung nur noch seitlich am Rohr. Dies kann insbesondere bei engen Raumsituationen ein Vorteil sein.

Abwasserinstallation mit Geberit Silent-PP

Beim Entwässerungssystem im ZiHaus fiel die Wahl auf das System Geberit Silent-PP. Durch das schallgedämmte Abflussrohr werden Lärmbelästigungen beim Spülgang vermieden.

Auszeichnung vom Rat für Formgebung

Das ZiHaus erhielt 2024 den „Iconic Award: Innovative Architecture – Best of Best” in der Kategorie „Innovative Material” sowie den „Iconic Award: Innovative Material – Best of Best” in der Kategorie „Energy Solutions”.
