Link3: Schichtenspeicher-Technik spart 30% Strom

(7.3.2025) Eine Untersuchung des Zentrums für Innovative Energiesysteme (ZIES) der Hochschule Düsseldorf (HSD) ergab, dass der Schichtenspeicher Duolink von Link3 ein erhebliches Einsparpotenzial bietet. Der Stromverbrauch konnte um etwa 30% reduziert werden. Im Fokus der Analyse standen die hydraulische Verschaltung sowie die Speichereffizienz in Verbindung mit Wärmepumpensystemen.

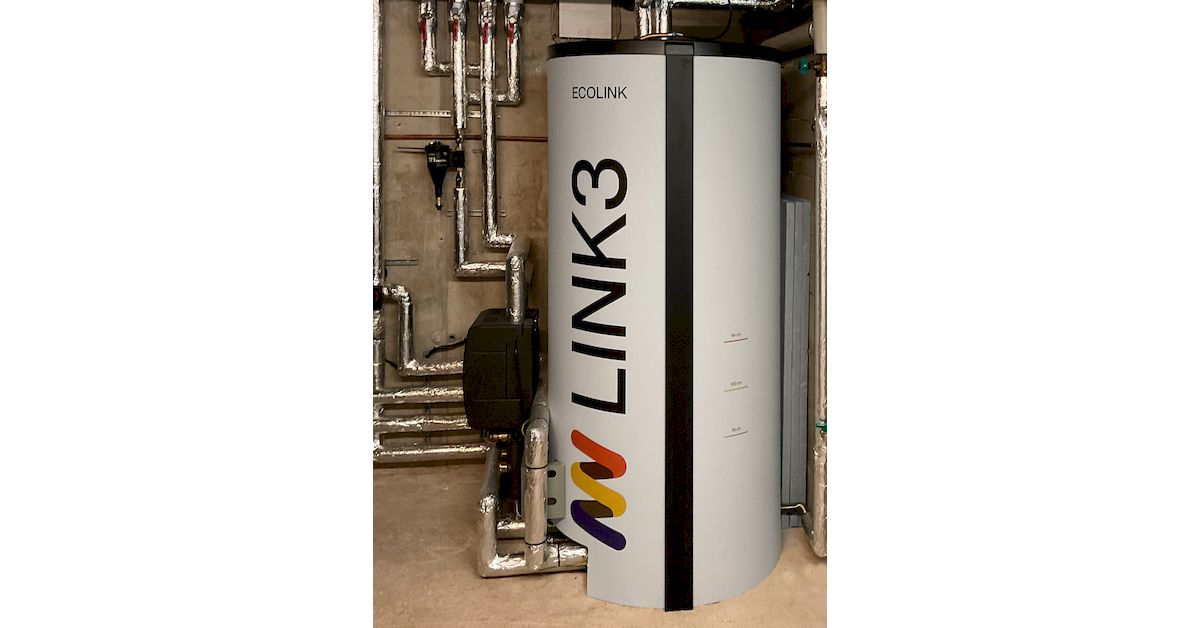

Wärmepumpen profitieren von der Schichtungseffizienz der Link3-Speicher.
(Bild: Link3)

Für die Untersuchung wurde ein bestehendes Luft-Wasser-Wärmepumpensystem vor und nach der Umstellung auf einen Link3-Schichtenspeicher analysiert. Das System befindet sich in einem Niedrigenergiehaus aus dem Jahr 1994 mit einer beheizten Fläche von 250 m², verteilt auf 3 unterschiedlich große Einheiten. Vor der Umrüstung waren ein 750-l-Speicher, ein Frischwassermodul und zwei 120-l-Speicher im Einsatz. Diese wurden durch einen 900-l-Comfortlink-Schichtenspeicher ersetzt.

Im Rahmen der energetischen Auswertung stellte das ZIES fest, dass die Temperatur während des Be- und Entladevorgangs konstant bleibt und somit keine Verluste auftreten. Die Schichtungseffizienz wurde mit 85,2% angegeben.

Zur Vergleichbarkeit der Systeme wurde der Stromverbrauch der Wärmepumpe witterungsbereinigt ermittelt. Neben der fast 30%igen Stromersparnis konnte eine Erhöhung der Jahresarbeitszahl um 11% festgestellt werden. Diese Werte decken sich mit den an der Wärmepumpe intern erhobenen Daten.

Zusätzlich wurde eine Nachjustierung des Systems vorgenommen. Die Wärmepumpen-Hysterese wurde um insgesamt 2 K erweitert (+1 K nach oben und nach unten), was zu einer Optimierung der Taktfrequenz und einer Erhöhung der Schichtungseffizienz des Gesamtsystems von 80,4 auf 83,9% führte.

Die Untersuchungsergebnisse des ZIES bestätigen die hohen Werte zur Schichtungseffizienz, die zuvor durch das Institut Rapperswil SPF ermittelt wurden. Gleiches gilt für Analysen des Wärmepumpen-Testzentrums Buch WPZ, einer akkreditierten Prüfstelle in der Schweiz.
