Resideo erweitert Flanscharmaturen-Portfolio für die Nah- und Fernwärme

(5.3.2025) Der Anschluss an ein mit erneuerbaren Energien betriebenes Wärmenetz kann eine umweltfreundliche Alternative zu individuellen Heizlösungen mit Öl und Gas darstellen. Um die Heizungsanlage bei der Übergabe von der Nah- oder Fernwärme hydraulisch einzuregulieren, bietet das Resideo-Sortiment entsprechende Strangarmaturen auch mit Flanschanschluss. Nun ergänzt der Hersteller weitere Flanscharmaturen, die bei verschiedenen Anwendungen für den Anschluss und einen effizienten, sicheren Betrieb von Wärmenetzen notwendig sein können – von der Absperrklappe über den Rückflussverhinderer bis hin zum Schmutzfänger.

Hydraulischer Abgleich bei der Übergabe von Nah- und Fernwärme

Für die großen Nennweiten von Wärmenetzen stehen im Strangarmaturen-Portfolio von Resideo auch Varianten mit Flanschanschluss zur Verfügung: Das Strangregulier- und Absperrventil Kombi-F V6000 eignet sich für einen statischen Abgleich.

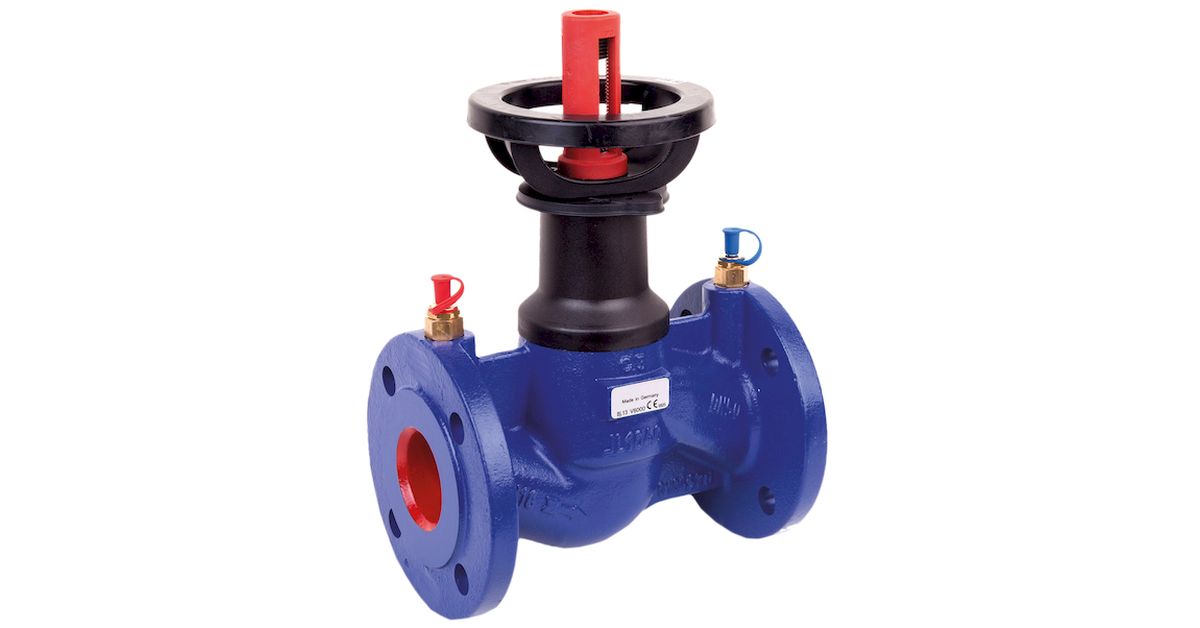

Ventilmodell Kombi-F V6000 mit den Funktionen Absperren, Voreinstellen, Messen. (Bild: Resideo)

Einen einfachen dynamischen Abgleich ermöglicht das Kombi-Auto V7000. Als Differenzdruck-Regelventil hält es den Differenzdruck an den Verbrauchern auch unter sich ändernden Durchflussbedingungen und somit auch in Teillastzuständen auf einem konstanten, voreingestellten Wert. Für den Abgleich und die Temperaturregelung von Gebläsekonvektoren, Klimageräten, Kühldecken und Einrohr-Heizungsanlagen kommt vor allem das druckunabhängige Regelventil Kombi-QM V5006 zum Einsatz, das einen Durchflussregler und einen Vollhub-Temperaturregler vereint. Um weitere für den Anschluss an ein Wärmenetz benötigten Armaturen aus einer Hand abzudecken, hat Resideo nun mit den Serien V6001 (Absperrklappen), V6002 (Rückflussverhinderer) und V6003 (Schmutzfänger) weitere Flanscharmaturen ergänzt.

Kompakte Absperrklappe mit Flanschanschluss

Die Resideo Braukmann Absperrklappe V6001 dient in HLK-Anlagen hauptsächlich dazu, das Versorgungssystem oder Teilbereiche davon abzusperren. Ausgestattet mit dem VMM-Stellantrieb lässt sie sich z.B. über eine Gebäudeleittechnik zum Absperren und Drosseln von Heiz- und Kühlwasser verwenden. Im Vergleich zu anderen Lösungen wie Absperrschieber, Kugelhähnen oder Absperrventilen ist die V6001 kompakt und einfacher aufgebaut, sodass sie auch bei beengten Platzverhältnissen installiert werden kann und sich bedienen lässt. Die Absperrklappe V6001 ist in den Größen DN25 bis DN300 erhältlich.

Rückflussverhinderer für Systemsicherheit und Langlebigkeit

Die nach EN 12266 geprüften, robusten Rückflussverhinderer der Serie V6002 werden in Heiz- und Klimasystemen (HVAC) zur Verhinderung des Rückdrückens, Rückfließens und Rücksaugens von Heiz- oder Kühlwasser eingesetzt. Sie sind in den Nennweiten DN40 bis DN200 verfügbar und können sowohl senk- als auch waagrecht installiert werden. Ausgelegt für die Druckstufe PN16 und einsetzbar für Temperaturen von -10°C bis 150°C eignet sich der Rückflussverhinderer für vielfältige Anwendungen.

Schmutzfänger mit Flanschanschluss zur Reinhaltung des Wassers

Der Schmutzfänger der Serie V6003 ist dafür konzipiert, das HLK-System frei von Fremdkörpern zu halten: Sein Siebeinsatz aus Edelstahl hat je nach Anschlussgröße eine Maschenweite von 0,8 mm bis 2 mm. Damit trägt der Schmutzfänger dazu bei, Ventile, Pumpen sowie Wärmetauscher vor Verschmutzungen zu schützen und so Schäden oder Ausfälle zu vermeiden. Er kann sowohl in senkrechter als auch in waagerechter Position eingebaut werden und ist in den Nennweiten DN15 bis DN250 mit der Druckstufe PN16 verfügbar.

Anwendungsbeispiel: Rücklauftemperaturbegrenzer mit Volumenstromregelung

Bei der Übergabe aus Wärmenetzen in einzelne Gebäude ermöglicht das druckunabhängige Regelventil Kombi-QM V5006, ausgerüstet mit einem elektrischen Stellantrieb, die Konstanthaltung des Differenzdrucks auf der Gebäudeseite (sekundär).

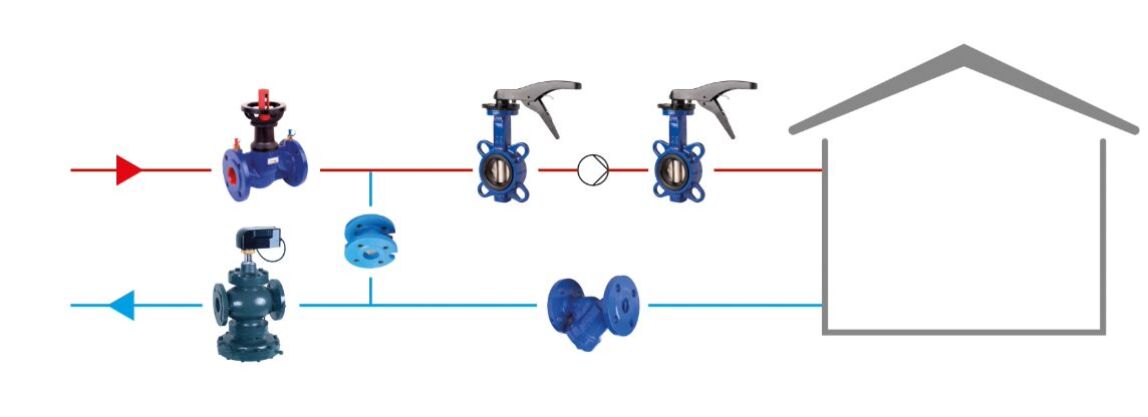

Anwendungsbeispiel: Rücklauftemperaturbegrenzer mit Volumenstromregelung. (Bild: Resideo)

In Verbindung mit einem Regelgerät kann es die jeweils notwendige Vorlauftemperatur ausregeln und ergänzend ggf. die Begrenzung der Rücklautemperatur vornehmen. Vor und nach der Pumpe werden Absperrklappen V6001 eingebaut, um im Bedarfsfall die Pumpe ohne Anlagenentleerung austauschen zu können. Flansch-Schmutzfänger schützen das System vor Schäden.

Weitere Informationen können per E-Mail an Resideo angefordert werden.
