Klima- und Lüftungstechnik des Cineplex-Kinos Vilsbiburg modernisiert

(27.2.2025) Die Klima- und Lüftungstechnik des Cineplex-Kinos in Vilsbiburg wurde modernisiert. Nun versorgen 9 Wolf Lüftungsgeräte mit Wärmerückgewinnung 7 Kinosäle, das großzügige Foyer mit Indoor-Spielplatz sowie einen Event- und Arbeitsbereich mit frischer Luft. Heizung, Kühlung und Lüftung sind miteinander vernetzt. Das System beruht auf selbst erzeugtem Photovoltaik-Strom und dessen Speicherung. Die Wärme- und Kälteversorgung erfolgt mittels einer Wärmepumpenkaskade.

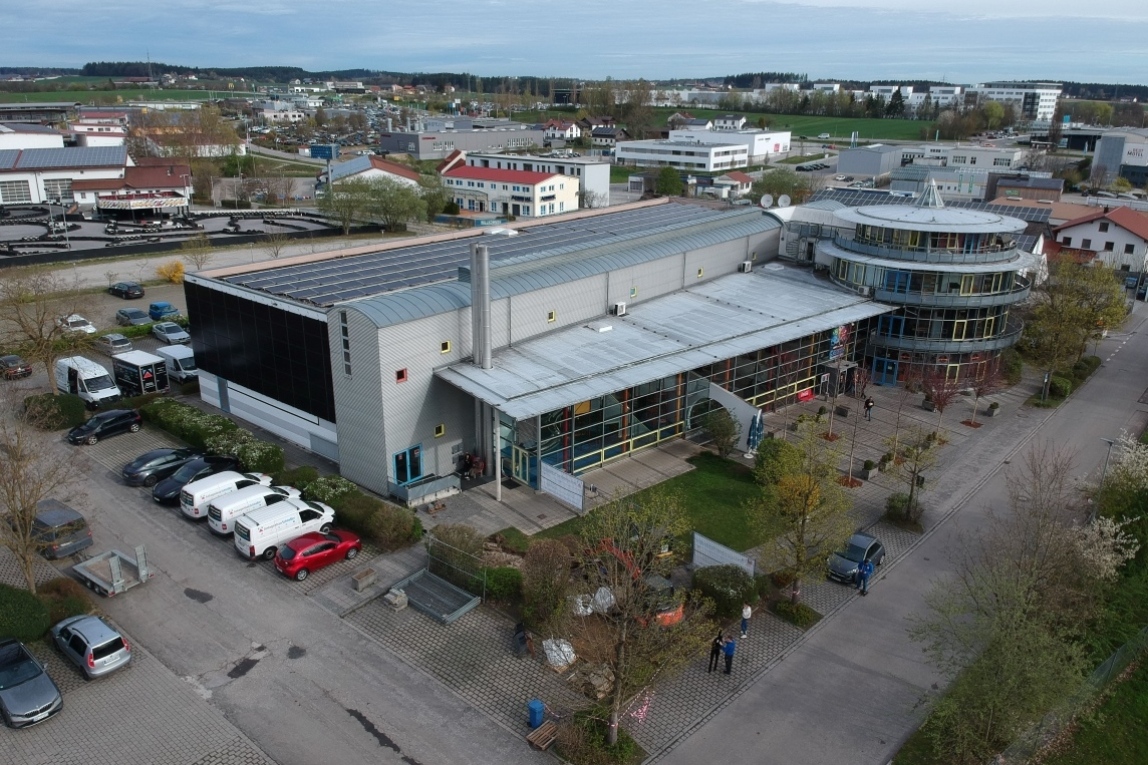

Etwa die Hälfte des pro Jahr im Kino verbrauchten Stroms stellt die PV-Anlage auf dem Dach und an der Fassade bereit. (Bild: Anlagenbau Schindler GmbH & Co. KG)

Vor der Modernisierung wurde das Gebäude mit Kinosälen, Foyer und Indoorspielplatz über einen Gaskessel mit 200 kW Leistung beheizt. Raumweise installierte Klima-Split-Geräte stellten Kälte bereit. Die insgesamt 9 Wolf Lüftungsgeräte mit Wärmerückgewinnung der Wolf GmbH sorgen nun für frische Luft (kombinierte Luftleistung 21.900m³).

Anforderungen

Anlagenbau Schindler sollte die 3 voneinander getrennten Systeme durch Sektorenkopplung zusammenzuführen. Die Idee war, möglichst viel regenerative Umweltenergie zu nutzen. Die bestehende Lüftungstechnik sollte modernisiert, jedoch nicht ausgetauscht sowie insgesamt ca. 75% des 3.962 m² großen Gebäudes klimatisiert werden. Bei Außentemperaturen im Bereich von 15°C bis 20°C wird das Kino über freie Kühlung temperiert. Die Büroräume des Gebäudes wie auch die Einliegerwohnung werden nicht maschinell belüftet. Die Kühlung in den Büros erfolgt bei sommerlichen Spitzenlasten weiterhin über die bestehenden Klima-Split-Geräte. Der Umbau wurde während des laufenden Betriebes umgesetzt.

Korrigierte Heizlast

Die Wärmeverteilung im Gebäude erfolgt über Heizkörper sowie Lüftungsgeräte. Gemäß DIN EN 12831 beträgt die Heizlast für das Gesamte Gebäude 170 kW. In die aktuelle Berechnung der Heizleistung wurden sämtliche internen Wärmequellen des Kino- und Restaurant-Traktes, die Abwärme der Besucher und sämtlicher technischen Geräte einbezogen. Damit wurde die Heizlast um mehr als die Hälfte, nämlich auf 75 kW, reduziert.

PV-Anlage

Die bereits bestehende PV-Anlage, welche nach Süden, Osten und Westen ausgerichtet ist, wurde 2024 auf dem Flachdach sowie an der Ostfassade erweitert. Die Leistung der Anlage beläuft sich nun auf 160,6 kWp. Der Großteil des Stroms wird hierbei am Morgen und am Mittag produziert. Nicht benötigter PV-Strom belädt den 160 kWh Lithium-Ionen-Speicher. Primär während der Betriebszeit des Kinos betreibt der gespeicherte PV-Strom die Motoren der Ventilatoren. Die PV-Anlage deckt rund 50% des jährlichen Stromverbrauchs des Kinos. Im Sommer kann das Kino zu rund 85% autark vom Stromnetz betrieben werden.

Wärmepumpen

Der PV-Strom betreibt eine Wärmepumpenkaskade aus fünf parallel geschalteten Wärmepumpen Wolf CHA-16/20 welche Warm- bzw. Kaltwasser für die Lüftungsanlagen und die Heizkreisläufe bereitstellt. Als Puffer stehen 1.600 Liter fassende Warmwasserspeicher und ein 1.000 Liter-Kaltwasser-Speicher zur Verfügung. Die Wärmepumpen inkl. Peripherie weisen eine Heizleistung von 75 kW (bei -13°C) und eine Kühlleistung von 50 kW auf.

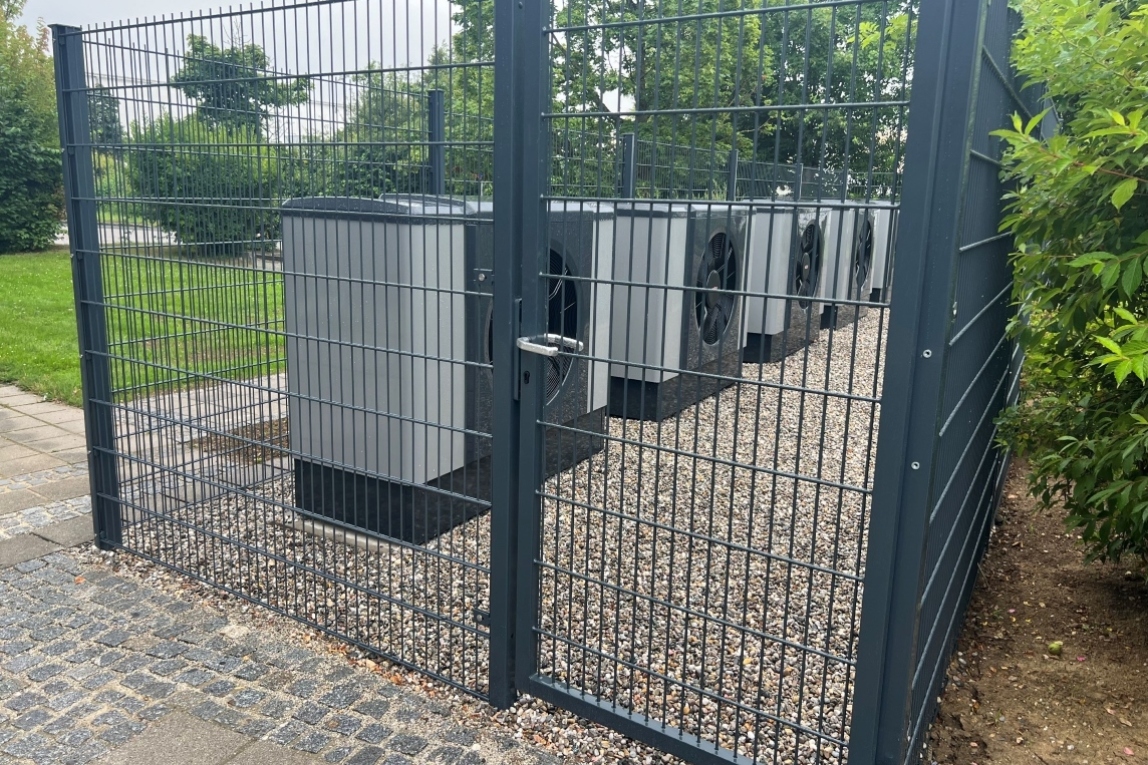

Die Wärmepumpen WOLF CHA haben inklusive Peripherie eine Heizleistung von 75 kW (bei -13 C°) und eine Kühlleistung von 50 kW. (Bild: Anlagenbau Schindler GmbH & Co. KG)

Die Wärmepumpen modulieren bedarfsgerecht. Ihr COP liegt im Kühlbetrieb bei aktuell 5,0 und im Heizbetrieb bei 4,5. Da die Anlage erst im Sommer 2024 in Betrieb gegangen ist, bilden diese Werte bisher keinen durchschnittlichen Jahreswert ab. Die Heizstäbe in der Wärmepumpen-Kaskade dienen lediglich als Redundanz zur Wärmeerzeugung und kommen erst zum Einsatz, wenn das Thermometer 3 Tage in Folge Außentemperaturen von mindestes -13°C anzeigt.

Durch den Verzicht auf die Gasheizung werden rund 19.000 m³ Erdgas eingespart, was eine Einsparung von 22 Tonnen CO₂ (bzw. ein CO₂-Äquivalent von 58,61 Tonnen) bedeutet.

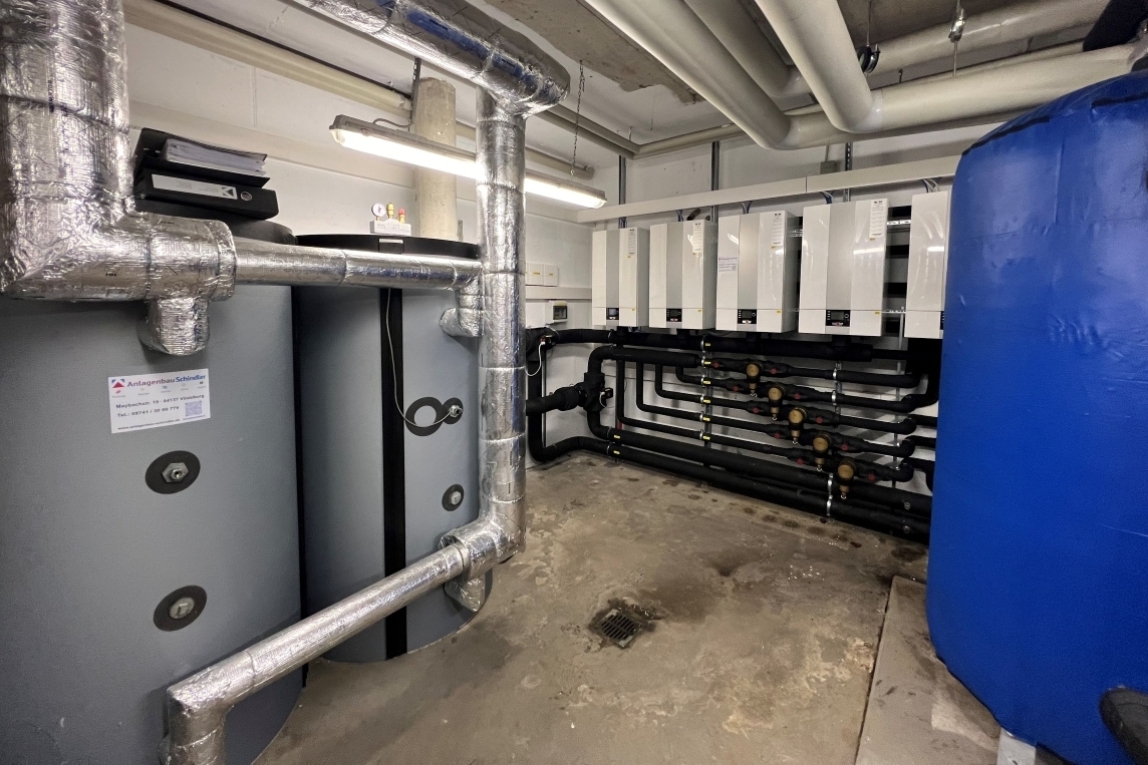

Das in den Pufferspeichern gelagerte Warm- bzw. Kaltwasser steht den Lüftungsanlagen zur Klimatisierung zur Verfügung. (Bild: Anlagenbau Schindler GmbH & Co. KG)

Lüftungstechnik

Die Ventilatormotoren der Bestandsgeräte wurden so ertüchtigt, dass sie stufenlos über CO₂-Sensoren in den zu klimatisierenden Räumen regelbar sind. Ihre jeweilige Luftleistung liegt zwischen 1.800 und 5.000 m³/h.

In jedem Raum, der durch ein Zentrallüftungsgerät mit frischer Luft versorgt wird, wurden zusätzlich Kompakt-Lüftungsgeräte Wolf CFL 15 eingebaut, um die Zuluft optimal im Raum zu verteilen. Auch sorgen sie für die bedarfsgerechte Temperierung der Zuluft. Die Vorlauftemperatur für die Kaltwasserregister beträgt 8°C, die Rücklauftemperatur beträgt 13°C. Für das Warmwasser liegen die Werte bei 60°C im Vorlauf und 50°C im Rücklauf.

Übergreifende Regelung

Auf einem Loxone-Server werden alle Daten zu PV, Speicher, Wärmepumpe und Lüftung gesammelt. Eine zu diesem Zweck programmierte, hauseigene Software vernetzt alle Komponenten der Anlagen. Diese sind online verfügbar und werden remote überwacht. Als Datengrundlage für angenehmes Raumklima dienen hinterlegte Heiz- und Kühlkurven sowie aktuelle Daten der CO₂-Sensoren.
