Lumon Verglasung für „Roots” – Deutschlands höchstes Holzhochhaus

(20.1.2025) Das Hochhaus „Roots” der Garbe Immobilien-Projekte GmbH ist das höchste Holzhochhaus Deutschlands. Es wurde vom Architekturbüro Störmer Murphy and Partners entworfen und befindet sich in der Hamburger Hafencity. Auf 18 Etagen sind 181 Wohnungen sowie 1.700 m² Büro- und 2.000 m² Ausstellungsfläche entstanden. Lumon war für die Berechnung und Produktion des pfostenlosen Glasgeländers sowie der Schiebeverglasung für die vorgelagerten Loggien und Galeriegänge verantwortlich. Die Fertigung sowie die Montage der Glaselemente erfolgten während des laufenden Bauprozesses, wobei jeweils eine Etage nach der anderen von den unteren Geschossen aufwärts errichtet wurde.

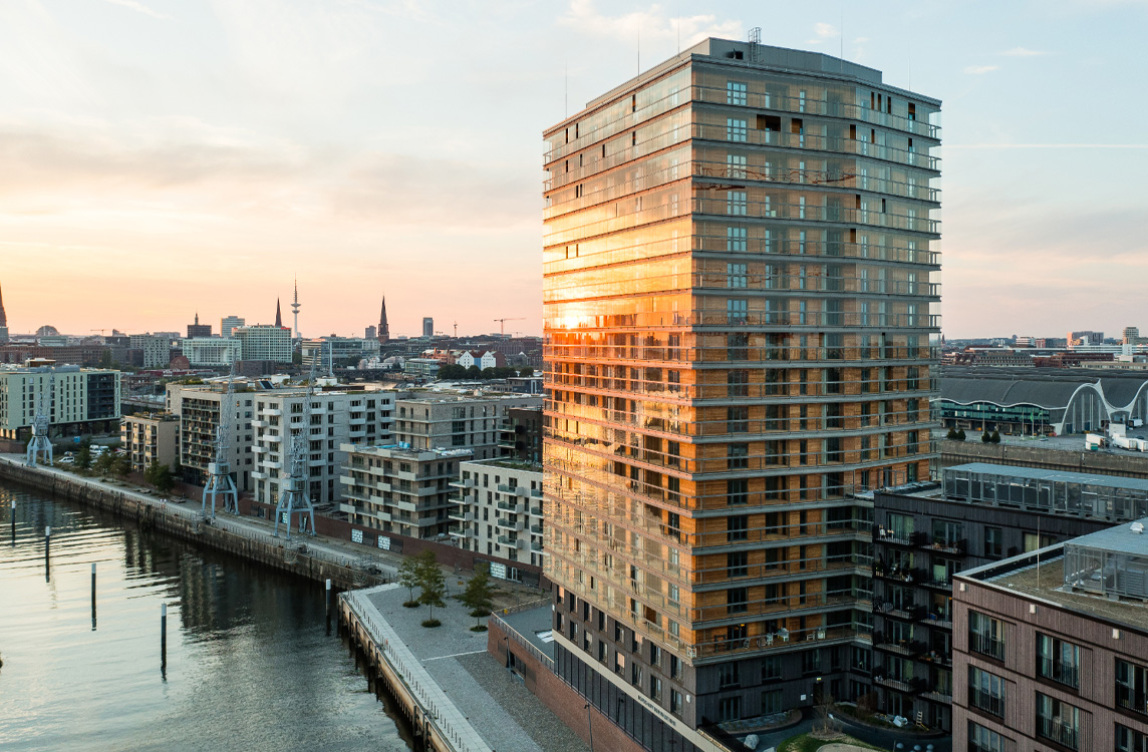

Die Lumon-Balkonverglasungen ermöglicht einen ungehinderten Blick auf die Holzfassade des Roots.
(Bild: www.architekturfotografie-bach.de)

Windlasten

Die umlaufende Verglasung von Roots umfasst eine Länge von rund 130 m. Das Bauwerk erreicht eine Höhe von 65 m. Infolgedessen ist die Verglasung großen Windlasten ausgesetzt. Die Basis für die Produktpalette von Lumon bildet die detaillierte Analyse der Belastungen des Systemgewichts in vertikaler Richtung wie auch der Windlast einschließlich Winddruck und Sog in horizontaler Richtung. In der Folge wird die im konkreten Einzelfall geeignete Glasdicke bestimmt.

Das Roots ist in zwei Zonen unterteilt: Die Etagen 6 bis 18 sind durch eine besonders hohe Windlast gekennzeichnet, während die niedrigeren Etagen eine geringere Windlast aufweisen. Aufgrund der Windlasten von 2,8 N/m² an den Ecken des Hochhauses wurde eine Glasdicke von 12 mm gewählt.

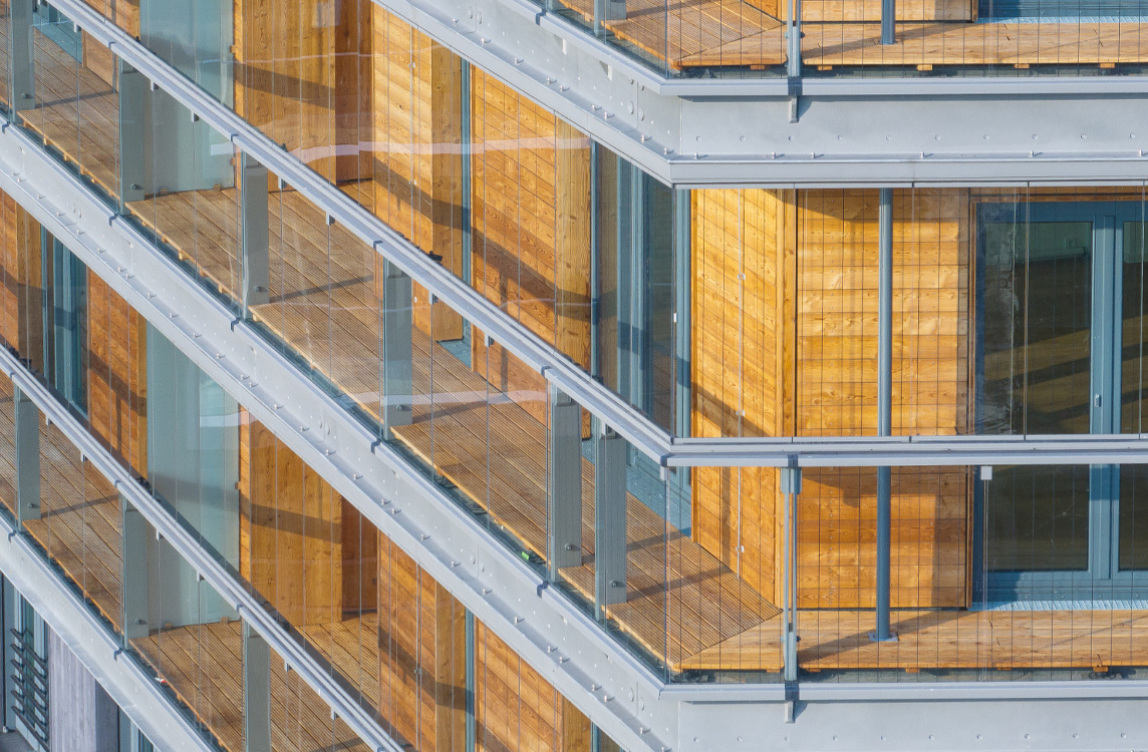

Der Siebdruck an den Gebäudeecken dient als Vogelschutz, die Glasdicke beträgt 12 mm.
(Bild: www.architekturfotografie-bach.de)

Pfostenloses Glasgeländer

Nach den Berechnungen erfolgte die Herstellung und Montage der Verglasungen. Die Basis bildeten die bereits mit Entwässerungssystemen versehenen Balkonplatten aus Beton. Der daran befestigte und vormontierte U-Winkel aus Stahl trägt das Gewicht der Fassade und der Lumon-Glasaußenkonstruktion. Lumon nutzte die am U-Profil befestigten Stahlstützen und lieferte die Glaselemente passgenau in die Zwischenräume. Während die Glasbreiten, die sich je nach Wohnungstyp unterscheiden, fest definiert waren, variieren die Abmessungen der Zwischenräume oft um wenige Millimeter. Das von Lumon gefertigte, pfostenlose Glasgeländer weist eine Brüstungshöhe von 1.260 mm auf.

Fassadenverglasung betont den Baustoff Holz

Durch die Verglasung der Fassade wird das Holz als Baumaterial hervorgehoben. Das Glas an den Ecken des Gebäudes ist mit einem speziellen Siebdruck versehen, der als Vogelschutz dient. Ansonsten wurde Klarglas eingesetzt. Die beweglichen Glaselemente, die den Bereich zwischen Brüstung und der nächsthöheren Etage ausfüllen, lassen sich je nach Tageszeit und Witterung flexibel öffnen und schließen. So bietet die Dreh-/Schiebeverglasung den Bewohnern der Roots einen erweiterten Wohnraum nach außen, der gleichzeitig vor Lärm geschützt ist.

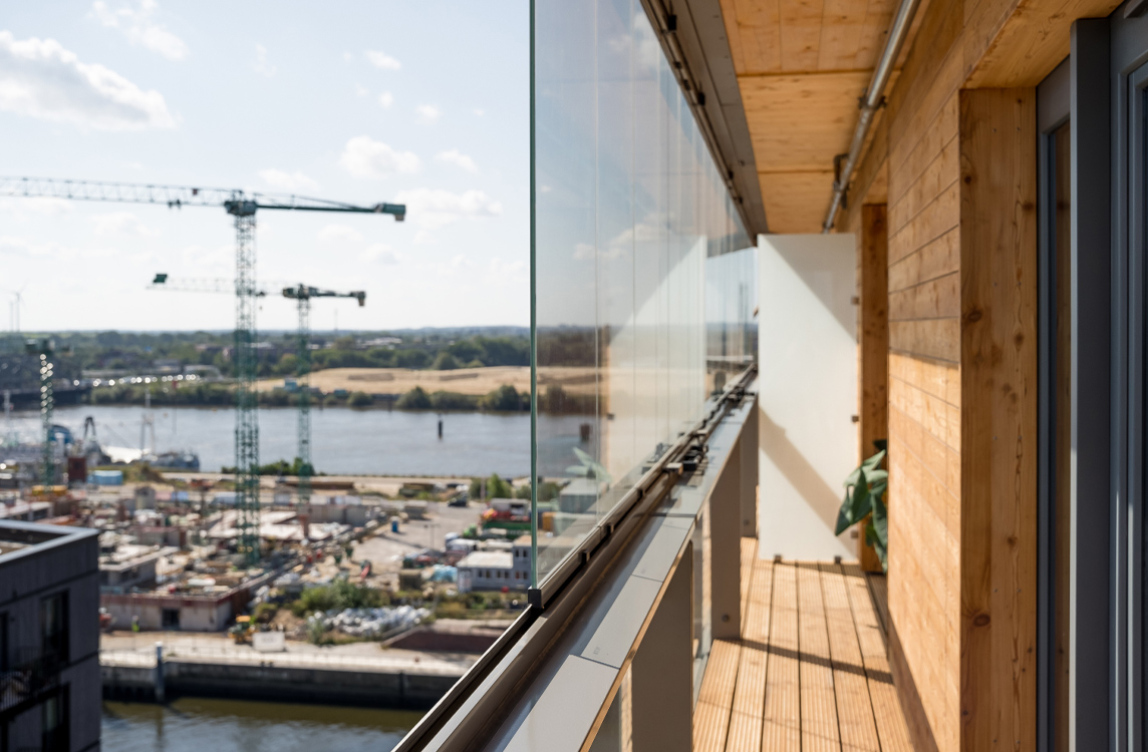

Die beweglichen Glaselemente lassen sich je nach Tageszeit und Witterung flexibel öffnen und schließen.
(Bild: www.architekturfotografie-bach.de)

Aufmaß, Produktion und Montage während des laufenden Bauprozesses

Es war unabdingbar, dass das korrekte Aufmaß vor Ort genommen wurde. Jede Etage wurde einzeln auf der Baustelle vermessen. Nach dem Aufmaß erfolgte die Nachkalkulation innerhalb von zwei Tagen, die anschließende Produktion dauerte inklusive Lieferung fünf Wochen. Das Material wurde mit zwei Bauaufzügen in die Geschosse transportiert und geschossweise montiert. Dies geschah an den Wochenenden, um den übrigen Bauablauf nicht zu behindern.

Bautafel:

• Projekt: Neubau des 18-stöckigen Wohnhochhauses „Roots” aus Holz, Hamburg
• Architektur: Störmer Murphy and Partners GbR, Hamburg
• Projektentwickler und Generalunternehmer: Garbe Immobilien-Projekte GmbH, Hamburg
• Balkonverglasung und Glasgeländer: Lumon
• Bauzeit: 05/2023 bis 01/2024 (Balkonverglasung und Glasgeländer)

Weitere Informationen können per E-Mail an Lumon Deutschland angefordert werden.
