Allplan bringt Frilo Version 2025 heraus

(27.11.2024) Allplan hat die Version 2025 der Statiksoftware Frilo mit leistungsfähigen Updates herausgebracht. Zu den wichtigsten Neuerungen gehören eine Allplan-Schnittstelle zur Bewehrung von Stahlbetonstützen, das Plusprogramm SLS+ zur Bemessung von Laschenstößen sowie die Möglichkeit, Queranschlüsse an Holzträgern mit HO12+ zu bemessen.

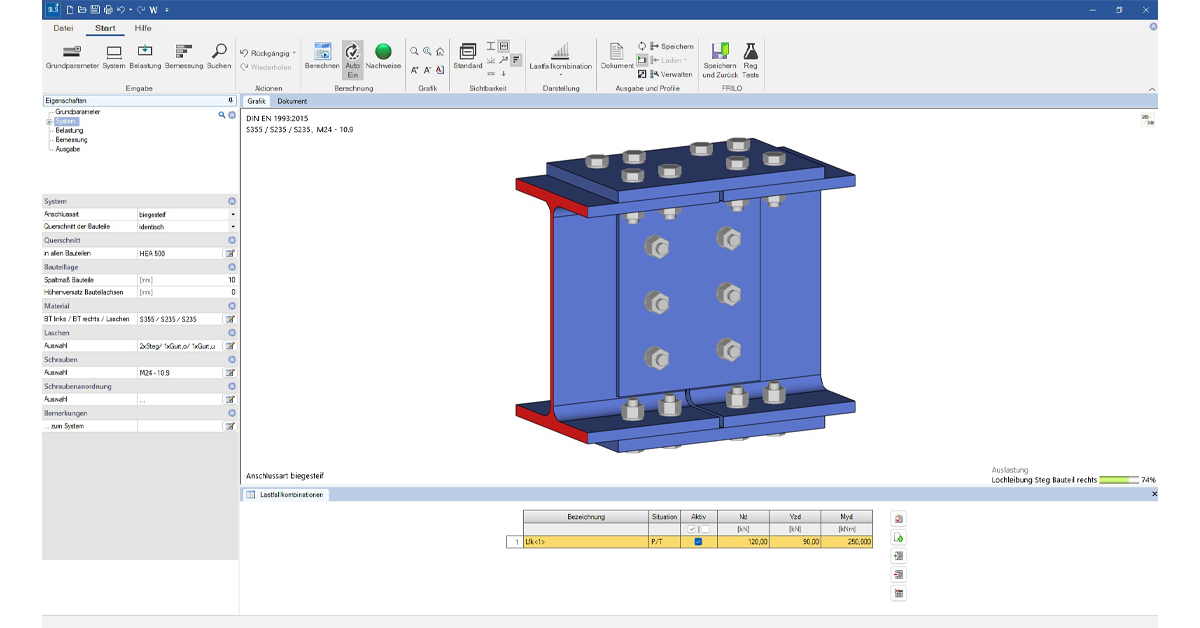

Das neue Plus-Programm SLS+ für die Bemessung von Laschenstößen. (Bild: Frilo)

B5+: Bewehrungs-Schnittstelle zu Allplan

Ein im Frilo-Programm B5+ ermitteltes Bewehrungsbild für eine Stahlbetonstütze kann dank neuer Schnittstelle an die BIM-Software Allplan übergeben werden. Anhand der übertragenen Bewehrungsdaten kann die Bewehrung in der BIM-Software per Mausklick in der entsprechenden Stütze verlegt werden. Die Datenübergabe erfolgt über BIMPlus mit Hilfe einer eindeutigen IFC-ID.

Plus-Programm SLS+: Bemessung von Laschenstößen

Das Plus-Programm SLS+ dient der Bemessung von geschraubten Trägerstößen im Stahlbau. Es erlaubt die Definition der Laschenstöße nach den Anschlussarten biegesteif, nachgiebig und gelenkig. Für die Bemessung steht die DIN EN 1993 mit deutschem und österreichischem Anhang zur Verfügung. Pro Bauteil können mehrere Lastfallkombinationen sowie unterschiedliche Querschnitte und Stahlgüten angesetzt werden. Unterschiedliche Schraubengrößen und Festigkeiten sowie eine abweichende Anordnung der Schrauben lassen sich definieren. Auch ein Trägerversatz kann berücksichtigt werden.

Holzbaudetails HO12+: Queranschlüsse an Holzbalken bemessen

Im Programm HO12+ können ein- und zweiseitige Queranschlüsse an Holzträgern mit den Anschlussarten Bauteilanschluss oder Balkenschuh berücksichtigt werden. Für die Materialien Stahl auf Holz und Holz auf Holz stehen Nägel/Schrauben, Stabdübel/Bolzen und Dübel besonderer Bauart zur Auswahl. Neben geklebten Laschen können die Verstärkungsarten geleimte Gewindestangen, Vollgewindeschrauben und SPAX-Vollgewindeschrauben definiert werden. Bei Querzugverstärkungen prüft HO12+ deren Anordnung.

HTV+: Simulation eines partiellen Kernausfalls des Holzträgers

Bei der Bemessung von seitlichen Verstärkungen lassen sich Bereiche entlang des Holzträgers definieren, in denen ein Trägerversagen simuliert werden soll. Das System muss über die Verstärkungen tragfähig sein. Zusätzlich zu Schnittgrößen, Verformungen und Ausnutzungen der Bauteile werden in HTV+ nun die Verbindungsmittelkräfte grafisch dargestellt.

Querschnittsnachweis Stahlbeton B2+: Freie Punktbewehrung für Rechteck- und Kreisquerschnitte

Im Programm Querschnittsnachweis Stahlbeton B2+ kann Betonstahl mit benutzerdefinierten Kennwerten über eine bilineare oder lineare Arbeitslinie eingegeben werden. Die freie Punktbewehrung ermöglicht die Bemessung von Rechteck- und Kreisquerschnitten. Die Heißbemessung für diese Querschnitte werden mit FEM (TA) durchgeführt.

Zweiachsige Bemessung und Erddruckdefinitionen für Mastfundamente

Bei der Eingabe von Mastfundamenten werden nun Geländedefinition, Grundwasserspiegel und Bodenschichten berücksichtigt. Die zweiachsige Bemessung wurde ergänzt, sodass alle Bemessungsrichtungen getrennt und als resultierende Richtung ausgewertet werden. Bei der Definition des Erddrucks für Mastfundamente können der aktive Erddruck, der beliebig erhöhte aktive Erddruck, der Erdruhedruck, der Verdichtungserddruck und der Erdwiderstand angesetzt werden. Der maßgebende Erddruck wird automatisch entsprechend der resultierenden Lasten gewählt.

Weitere Informationen können per E-Mail an Frilo by Allplan angefordert werden.
