Roto FTT: neuer verdeckt liegender Beschlag Bandseite Roto NX C

(18.11.2024) Die Roto Frank Fenster- und Türtechnologie GmbH führt mit der Bandseite Roto NX C eine Weiterentwicklung verdeckt liegender Beschläge ein. Eingesetzt wird die Bandseite in Holz- und Kunststoffprofilen mit Beschlagachse 13 mm. Sie gehört zum modularen Beschlagbaukasten des Drehkipp-Systems Roto NX. Ein zentrales Merkmal des Beschlagsystems sei die hohe Gleichteileverwendung, die die Zahl unterschiedlicher Komponenten auf ein Minimum reduzieren und auf diese Weise die wirtschaftliche Fensterfertigung maximal unterstützen soll.

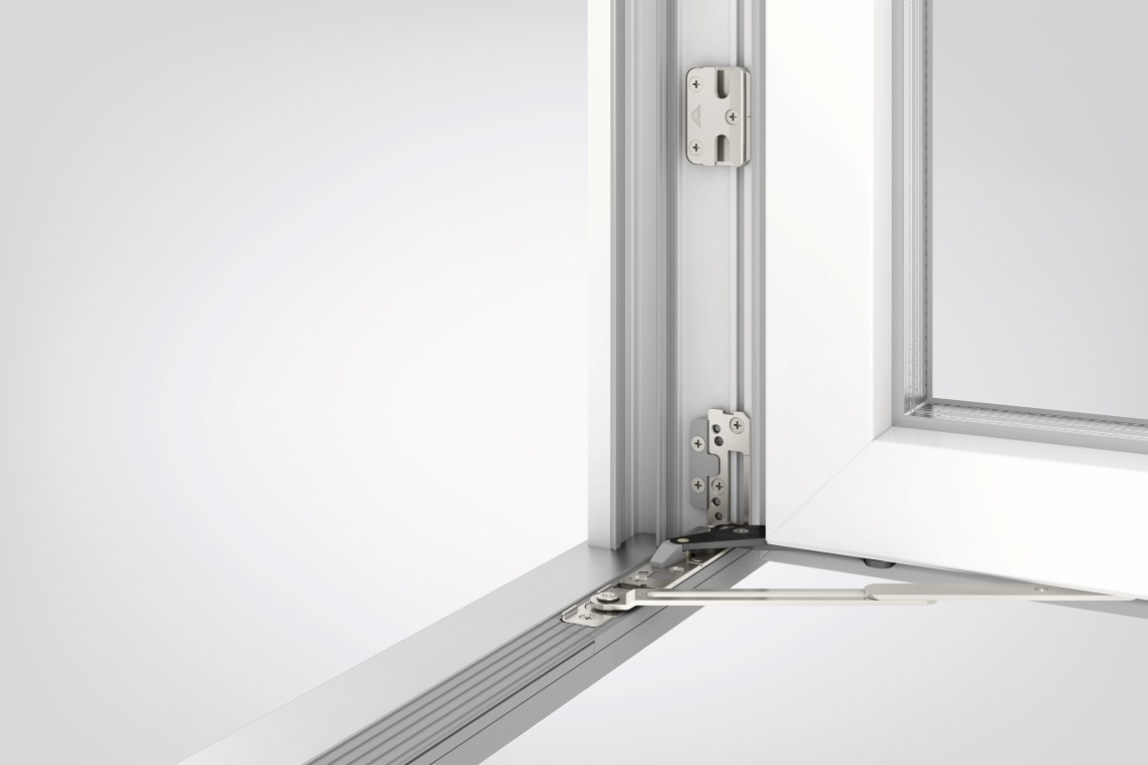

Verdeckte Bandseite Roto NX C (Bild: Bild: Roto Frank Fenster- und Türtechnologie)

Die Montage der Bandseite C soll geringe Vorbereitungsarbeiten an Flügel und Rahmen erfordern. Durch die Clip&Fit-Verbindung lassen sich alle Bauteile an den gleichen Stellen koppeln. Die drei Axer-Größen bringen dasselbe Einhängeprinzip mit. Dadurch werden sie bei allen Flügelmaßen standardisiert auf dieselbe Weise mittels Clip montiert. Ebenso ist das leichte Einhängen des Flügels auf der Baustelle gewährleistet, da der Flügel für die Kippweitenregulierung nicht ausgehängt werden muss.

Einschließlich der im Flügelfalz völlig verdeckt liegenden Axer- und Ecklager sind alle Bauteile der Bandseite Roto NX C von außen nicht sichtbar im Fensterrahmen und Fensterflügel integriert.

Die voll verdeckte Bandseite Roto NX C ermöglicht die unterschiedlichsten Fensterformate in verschiedenen Ausführungsvarianten und Sicherheitsstufen. (Bild: Bild: Roto Frank Fenster- und Türtechnologie)

Sicherheit

Eckband und Ecklager der voll verdeckten Bandseite Roto NX C sind robust ausgeführt, sodass die Lastabtragung erst ab einem Flügelgewicht von 120 kg eingesetzt wird. Die Lastabtragung ist mit einem Sichtfenster und einer vorgespannten Feder ausgestattet. Ist sie richtig eingestellt, erscheint der Schraubkopf komplett im Sichtfenster.

Roto NX C ermöglicht die Einbruchhemmung gemäß den Widerstandsklassen RC 2 sowie RC 3 und kann um die Funktionen TiltFirst (Kippen vor Drehen) und TiltSafe erweitert werden. Durch die TiltSafe-Sicherheitsschließstücke ist das Fenster auch in Kippstellung gemäß RC 2 einbruchhemmend ausgestattet.

Eigene Roto-Prüfungen im Internationalen Technologie-Center (ITC) am Unternehmensstandort Leinfelden gewährleisten eine hohe Qualität der Bauteile, dazu gehören Material- und Korrosionsprüfungen sowie Dauerlaufprüfungen. Zusätzlich garantieren externe Zertifizierungen in Prüfinstituten wie dem ift Rosenheim die hohe Funktionssicherheit der Bandseite. Im Rahmen der QM 328 wurde die Bandseite z.B. gemäß der Dauerfunktionsklasse H3 nach DIN EN 13126-8 (20.000 Zyklen) und gemäß Klasse 5 für die Korrosionsbeständigkeit nach DIN EN ISO 9227 und EN 1670 geprüft.

Mit Roto NX C lassen sich vielfältige Fensterformate in verschiedenen Ausführungsvarianten umsetzen, wie große Fensterelemente bis 3.000 mm Flügelfalzhöhe mit hohem Flügelgewicht oder moderne, schmale Formate. Für Kunststoffprofile reicht das maximale Flügelgewicht bis 150 kg, Holzprofile lassen sich bis zu einem Flügelgewicht von 180 kg verwenden – beide unter Nutzung von Lastabtragung und Drehbegrenzer. Bei Flügelgewichten zwischen 150 bis 180 kg wird zusätzlich eine Halteplatte eingebracht.

Neben der TiltFirst-Variante ist als platzsparende Variante, die nach außen öffnende Option in der Side-Hung-Ausführung verfügbar. In dieser Anwendungsvariante begrenzt die Falzschere die Flügelöffnung. In Verbindung mit einer 20 mm flachen Bodenschwelle kann auch mit der Bandseite C eine schlagregendichte und sichere Lösung für barrierearme Fenstertüren geschaffen werden.

Weitere Informationen können per E-Mail an Roto FFT angefordert werden.
