Glaselemente von Solarlux für die Wohnanlage „Vorgebirgsgärten” in Köln-Zollstock

(23.10.2024) Mit einem Anteil von 30% sozial gefördertem Wohnungsbau, wurde eine Wohnbebauung mit 206 genossenschaftlichen Mietwohnungen in Köln-Zollstock errichtet. Im Umgang mit den städtebaulichen Herausforderungen, welche ein ausgefeiltes Lärmschutzkonzept erforderlich machten, zeigt sich die Stärke des Entwurfs, an dem auch Solarlux mit Glaselementen beteiligt war. Die Lorber Paul Architekten begegnetem den Lärmemissionen an der Hauptstraße im Süden mit einem langen Gebäuderiegel, dessen Stringenz durch rhythmisierte Faltungen und Rücksprünge aufgelöst wurde. Nach Norden öffnet sich dagegen der Baukörper mit vier polygonal geformten Innenhöfen.

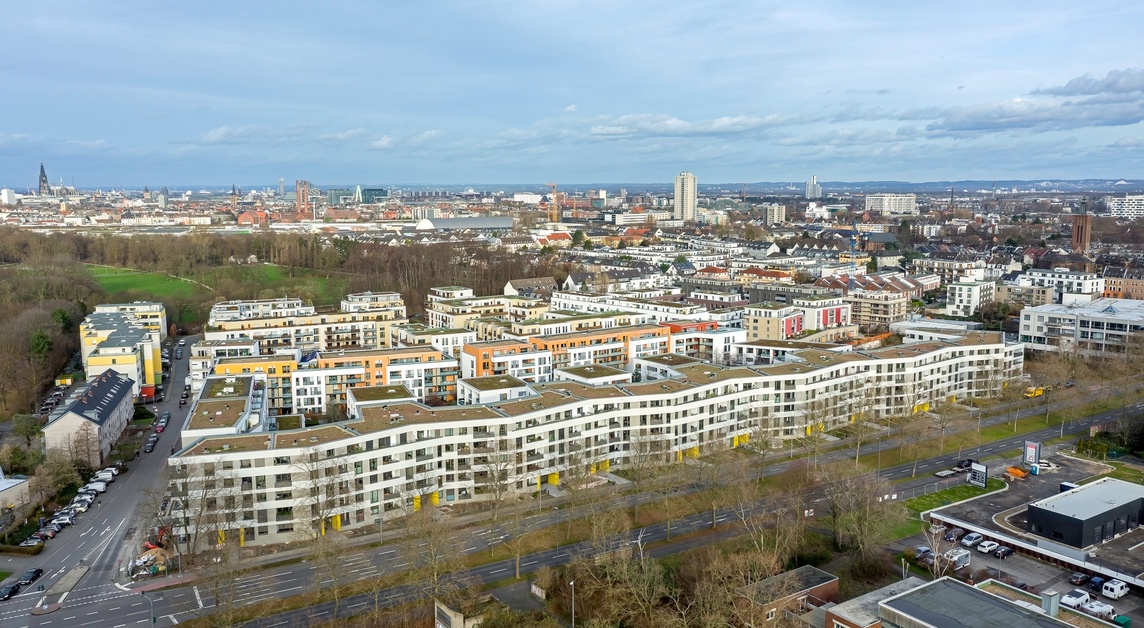

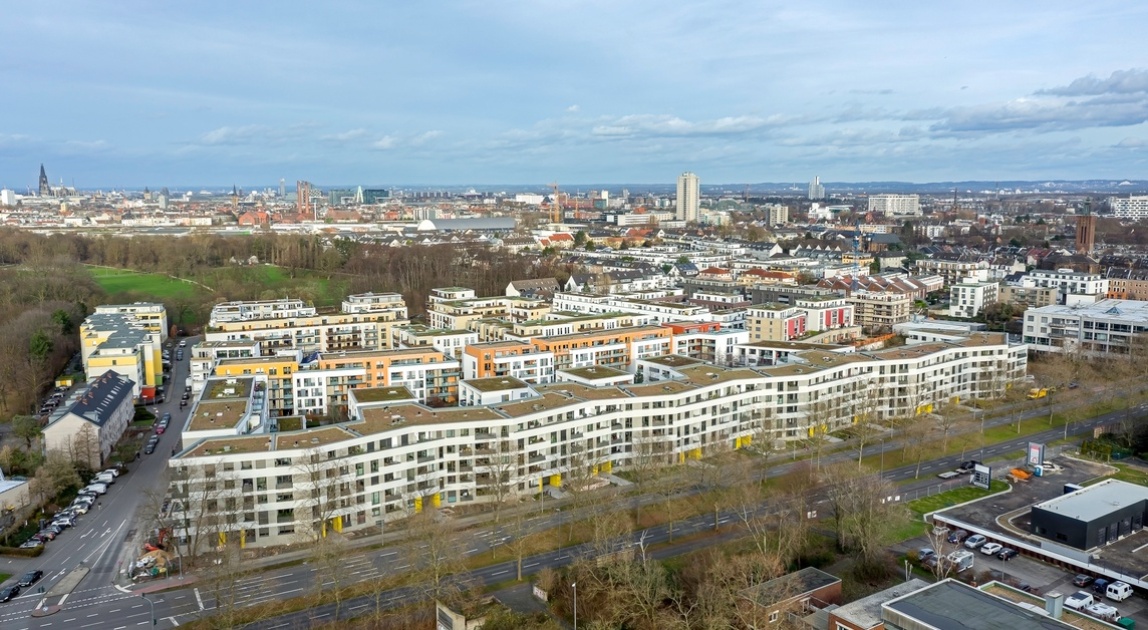

Die Südseite der neuen Wohnbebauung liegt an einer stark befahrenen Straße – dies machte ein ausgefeiltes Lärmschutzkonzept notwendig. (Bild: Stefan Schilling)

Effiziente Lärmverglasung

Ein effizienter Lärmschutz entlang der Hauptverkehrsstraße und einem Teil der Ostfassade, die in die Außenlärmpegelbereiche IV (66 bis 70 dB) und V (71 bis 75 dB) fielen, gehörte zu den Vorgaben des Bebauungsplans. Diese Maßgabe wurde mit dem Schiebe-Dreh-System SL 25 von Solarlux erfüllt, welches an der Fassade optisch kaum ins Auge fällt. Das System bietet eine Luftschalldämmung von R′w, P = 17 dB nach DIN 52 210-3. Auf allen Loggien wurden die Ganzglas-Schiebe-Dreh-Elemente installiert, deren Wohneinheiten über keinen Balkon auf der ruhigen Innenhofseite verfügen – ebenso eine Vorgabe des Bebauungsplans.

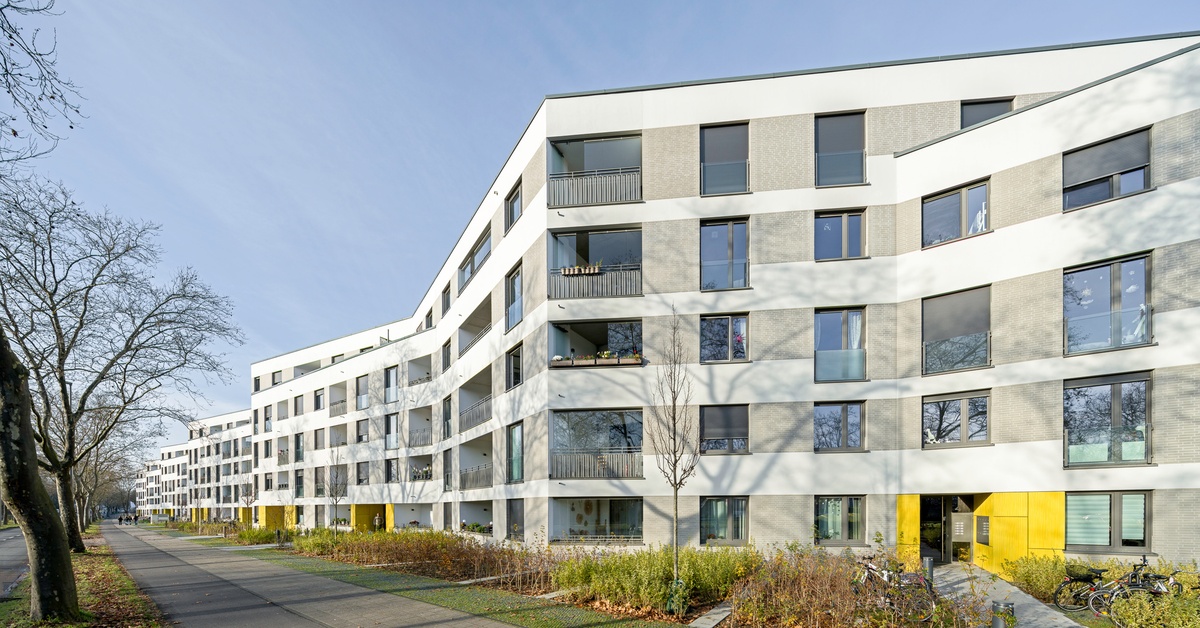

Durch rhythmisierte Fassadenfaltungen und Akzentuierungen wurde die bestehende Struktur der benachbarten Genossenschaftsbauten aufgegriffen und neu interpretiert. (Bild: Stefan Schilling)

Schiebe-Dreh-Elemente

Insgesamt wurden 34 Schiebe-Dreh-Systeme entweder bodentief oder auf der Betonbrüstung aufgesetzt ausgeführt. Projektleiterin Maren Meyer über den Entwurf: „Die Fassade zeichnet sich durch ein Spiel unterschiedlicher, sich wiederholender Fensterformate aus, die durch ihre Anordnung zugleich Ruhe und Lebendigkeit erzeugen.”

Die geschosshohen Schiebe-Dreh-Systeme wurden mit 8 mm dickem Einscheibensicherheitsglas (ESG) bestückt, dagegen war auf den Betonbrüstungen eine 6 mm dicke ESG-Verglasung für die Einhaltung des Schallschutzes ausreichend. Zudem war bei der geschosshohen Variante eine Befestigung an den bauseits gelieferten Stahlgeländern gefordert. Der hygienisch erforderliche Luftwechsel wird über 3 mm schmale Lüftungsspalte zwischen den senkrecht rahmenlosen Glaselementen gewährleistet, ohne dabei den Schallschutz zu mindern.

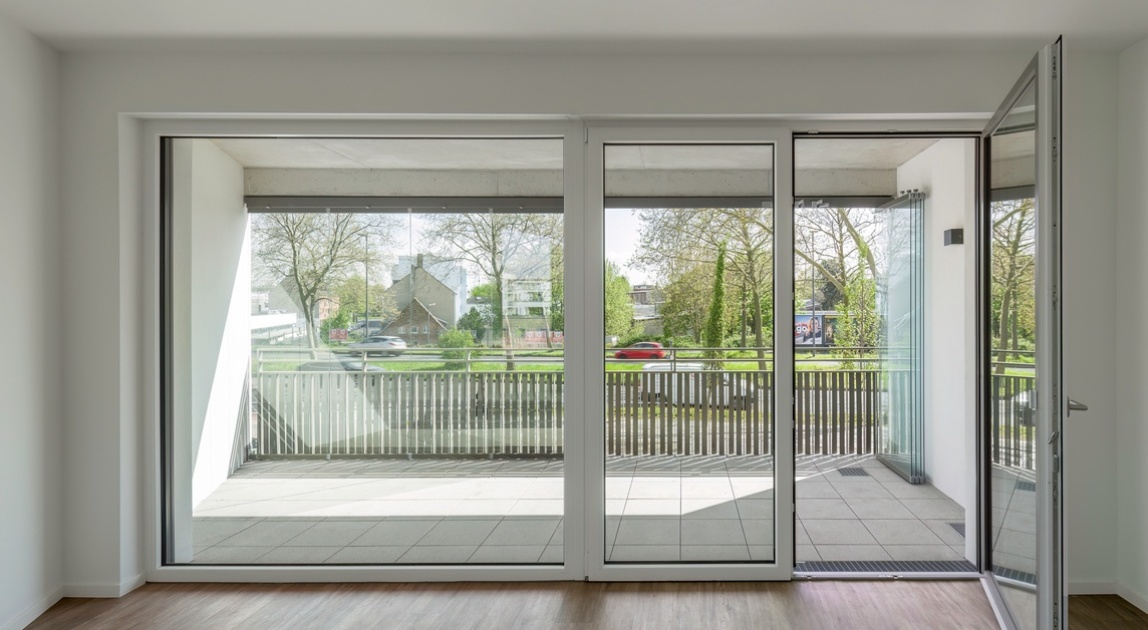

Zur Straßenseite können die Loggien, unter Einhaltung des erforderlichen Luftwechsels, mit dem Schiebe-Dreh-System SL 25 von Solarlux vollständig geschlossen werden. (Bild: Stefan Schilling)

Flexibler Bauablauf trotz engem Zeitplan

Jedes Bauvorhaben birgt unterschiedliche Herausforderungen. In Köln-Zollstock war es ein enger Zeitplan, den es einzuhalten galt. Jedoch wurden mit hoher Flexibilität und einem offenen Austausch zwischen allen Beteiligten alle Hürden problemlos gemeistert. So mussten z.B. die Unterkonstruktionen der Schiebe-Dreh-Systeme durch Schlosser gesetzt werden, da das Aufmaß bereits zu einem frühen Zeitpunkt erfolgte. Hierfür wurden die oberen Führungsschienen mit den Höhenausgleichsprofilen, dem sogenannten Hub, zuerst montiert – was eine durchaus unübliche Herangehensweise ist.

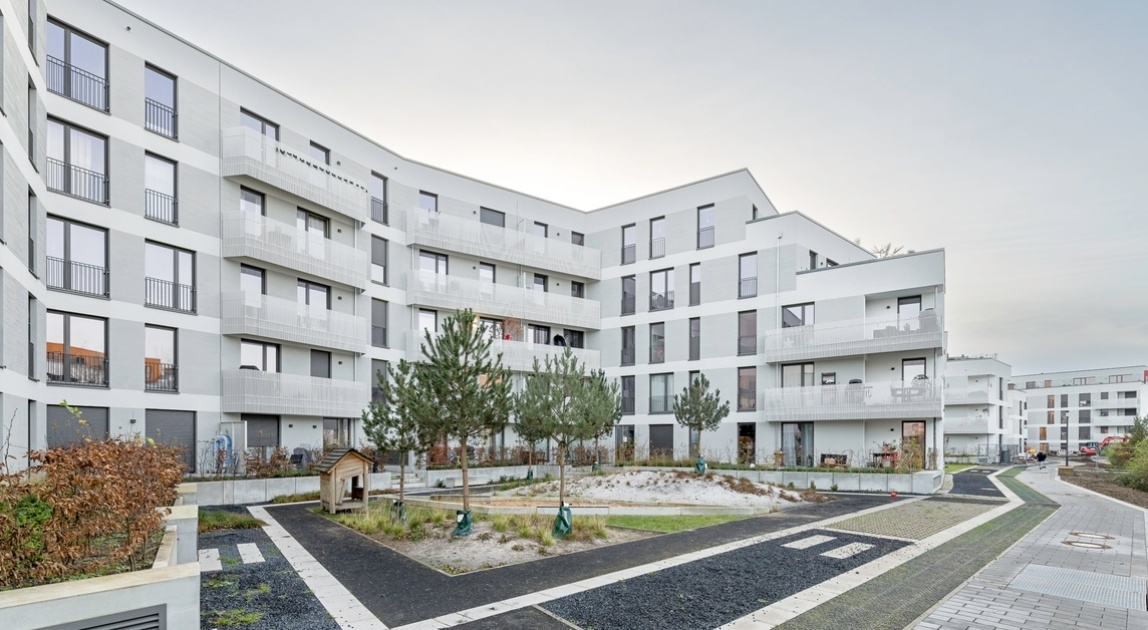

Für alle Wohnungen entwickelten die Architekten durchgesteckte Grundrisse, die sich sowohl zur sonnigen, aber lauten Südseite, als auch zu den ruhigen Innenhöfen im Norden orientieren. (Bild: Stefan Schilling)

Zum Systembaukasten weiterentwickelt

Aufgrund der Wohnungsknappheit müssen immer mehr Grundstücke mit Lärmemissionen bebaut werden. Balkone und Loggien sind hierfür ein guter Lösungsansatz, wenn sie sich vollständig mit Schiebe- oder Schiebe-Dreh-Elementen aus Glas schließen lassen und den Lärm so bereits an der äußeren Gebäudehülle effektiv abfangen. Auf diese Bedürfnisse reagierte Solarlux mit der Weiterentwicklung seiner Balkonverglasungen mit dem Systembaukasten Proline. Es bietet neue technische Lösungen für effektiveren Schallschutz und Windlastanforderungen, die auf das jeweilige Bauvorhaben individuell anpassbar sind.

Weitere Informationen können per E-Mail an Solarlux angefordert werden.
