Geigerdome Hofüberdachung auf dem SMS Campus in Mönchengladbach

(16.10.2024) Auf ihrem neu entstandenen SMS Campus bündelt die SMS Group ihre Standorte in Mönchengladbach. Fünf Büromodule bilden gemeinsam eine zahnradartige Struktur, die sich um einen großen Innenhof gruppieren. Dieser wird durch ein spektakuläres Folienkissendach, nach einem Entwurf von Hartmann Architekten, überspannt. Eine 20 m hohe transparente Scheibe, bildet nun einen schützenden, zentralen Begegnungsort für die 2.000 Mitarbeiter.

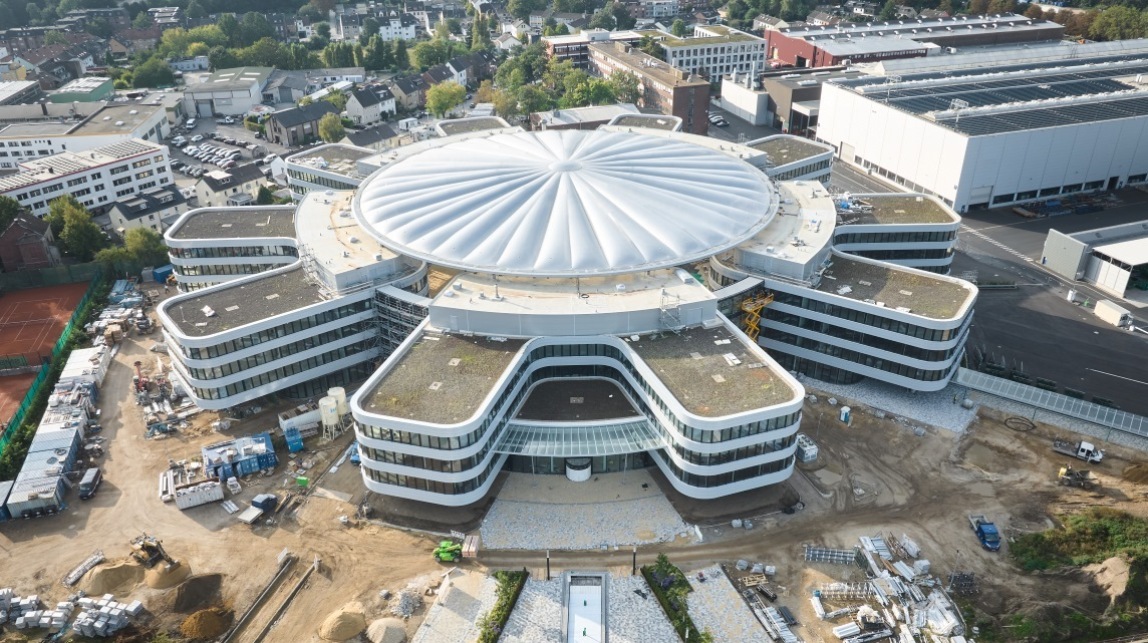

SMS Campus in Mönchengladbach (Bild: Marcel Kusch)

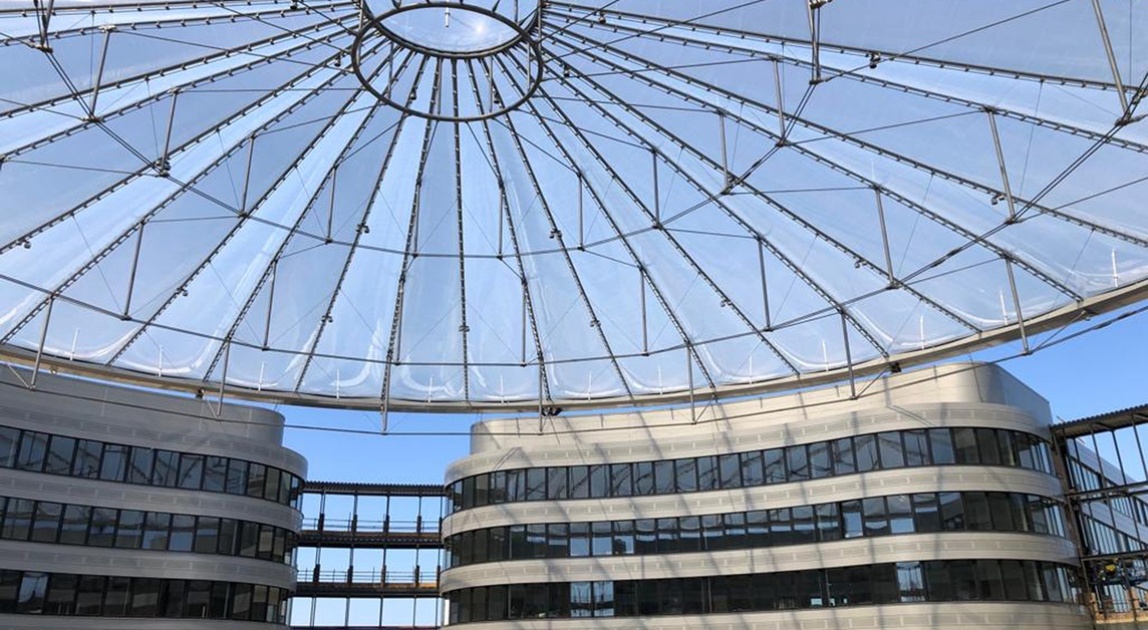

Die federleicht wirkende Seilkonstruktion mit ihrer komplexen Seilstruktur nach dem Prinzip des Geigerdomes ist in Wirklichkeit ein Schwergewicht, sie wiegt insgesamt 293 Tonnen. (Bild: Pfeifer Structures)

Die formTL Ingenieure für Tragwerk und Leichtbau GmbH übernahm die technische Bearbeitung der Dachkonstruktion sowie die Tragwerksplanung für Seil- und Stahlbau, im Auftrag von Pfeifer Structures, die für die Dachkonstruktion verantwortlich zeichneten. Die Entwurfsstatik der Kempen Krause Ingenieure GmbH diente als Grundlage für eine zugbeanspruchte Seilkonstruktion nach dem Geigerdome-Prinzip.

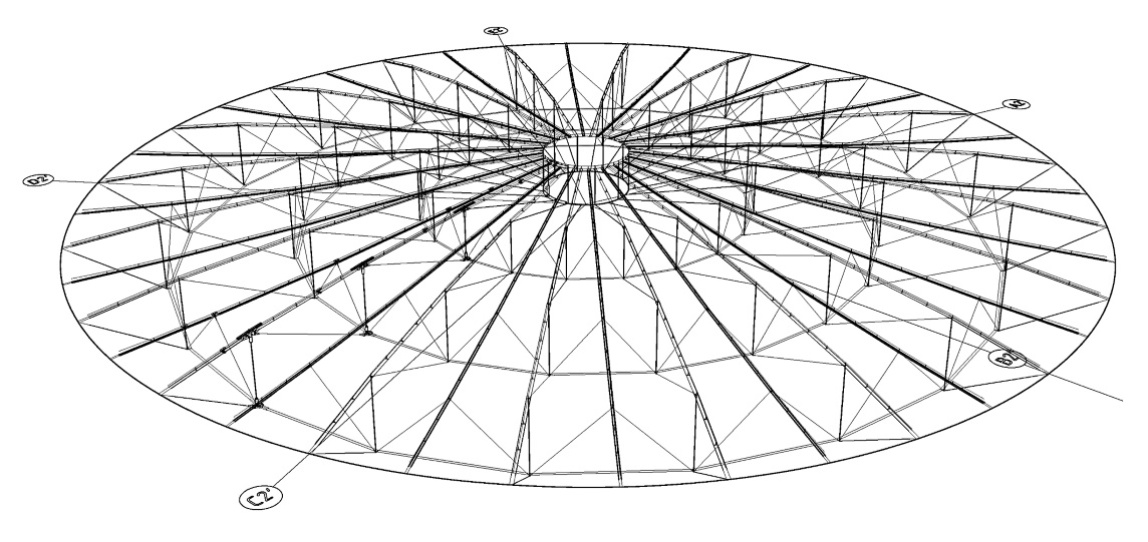

Isometrie Dachtragwerk (Bild: formTL)

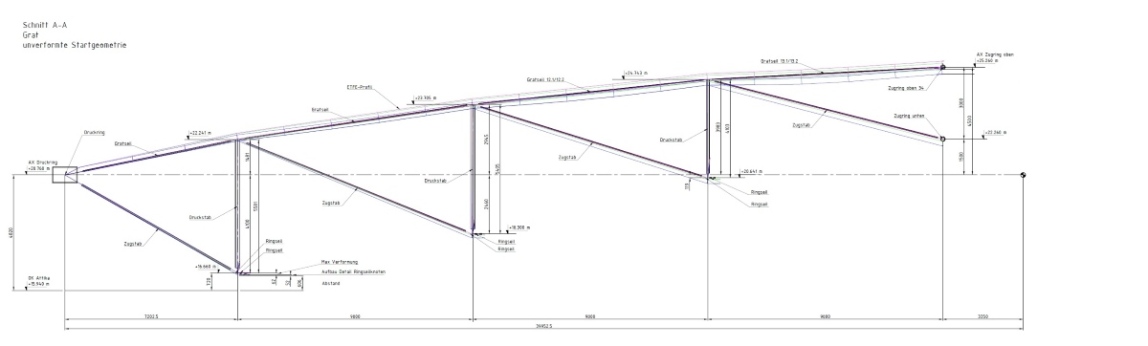

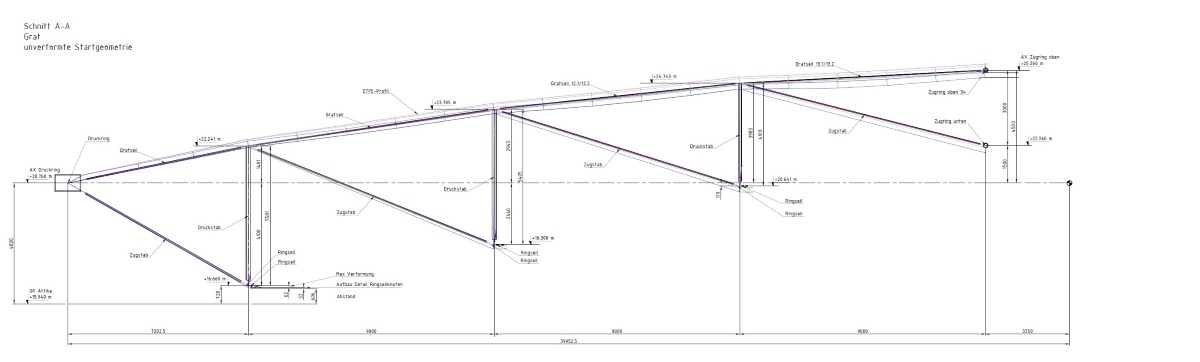

Schnitt durch die Dachkonstruktion (Bild: formTL)

Die kreisrunde Geometrie besteht hier aus einem Druckring mit einem umlaufendem Stahlkastenträger sowie 40 unterspannten Radialseilen mit doppelter Seilschar, welche die Seilstruktur mit drei Ringseilscharen gegen den Druckring mit 10.000 kN (Kilonewton) vorspannen. Radiale ETFE-Kissen, die zwischen Grat- und Kehlseilen angeordnet sind, sorgen für den Wetterschutz.

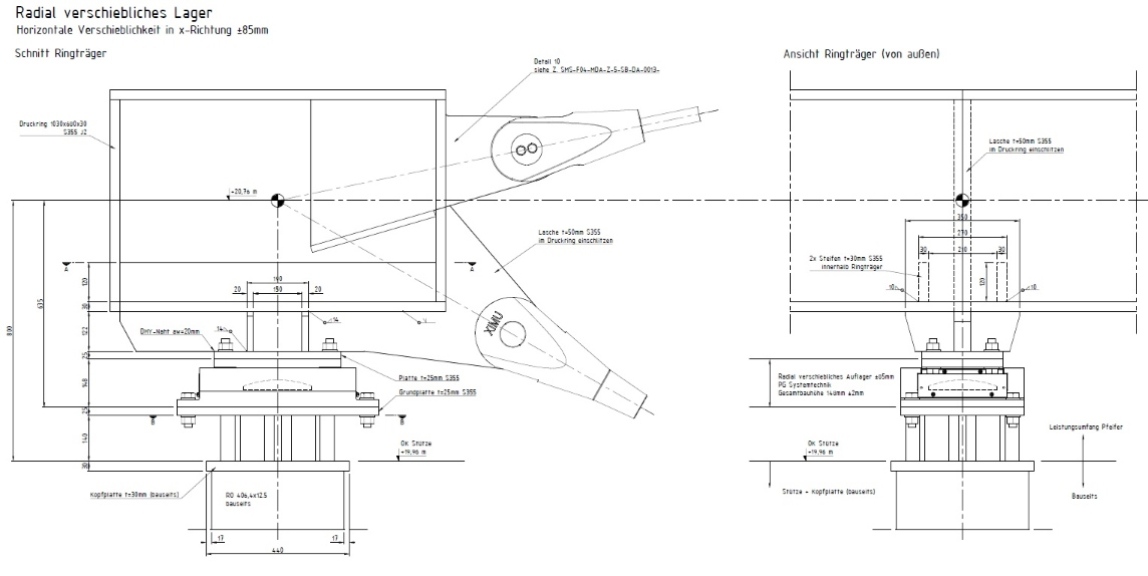

Radial verschiebliches Lager (Bild: formTL)

Die Ingenieure von formTL entwickelten im Zuge der Ausführungs- und Werkstattplanung unter anderem die Seilknoten, die Aufständerung für die ETFE-Kissen, den Stahlkastenträger sowie die Anschlüsse des Seilnetzes an den Druckring. Das Besondere daran ist dessen schwimmende Lagerung auf den massiven Modulgebäuden mit einem Festlager, einem radial verschieblichen Lager gegenüber und acht weiteren Gleitlagern. Von einem zentralen Kran-Turm aus, wurde der Hebevorgang des vormontierten Seiltragwerks unterstützt, um die Gebäudekanten zu umgehen.

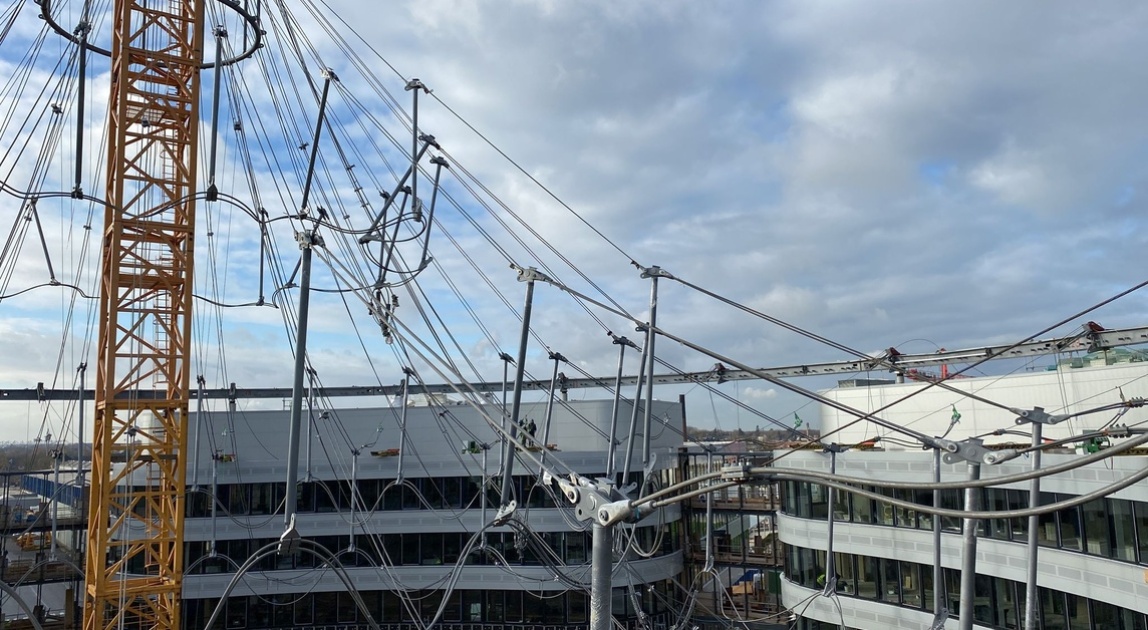

Big Lift (Bild: Pfeifer Structures GmbH)

Bautafel

• Projekt: SMS Campus, Mönchengladbach
• Bauherr: SMS Group GmbH, Mönchengladbach
• Architekten: Hartmann Architekten BDA, Mönchengladbach
• Tragwerksplanung: Kempen Krause Ingenieure, Aachen
• Innenhofüberdachung: Pfeifer Structures, Buxheim (Memmingen)
• Tragwerks-, Montage und Werkstattplanung des Geigerdome: formTL Ingenieure für Tragwerk und Leichtbau GmbH, Radolfzell
• Überdachte Fläche: 5.100 m², Dachdurchmesser: 82 m
• Gewicht: Gesamtgewicht 293 Tonnen, Druckring 200 Tonnen
• Fertigstellung: 2023
• Zeichnungen, Modelle: formTL Ingenieure für Tragwerk und Leichtbau GmbH
