Kalzip: Gewölbtes Dach für Wimbledon

(16.10.2024) Im Londoner Stadtteil Wimbledon wurde zu den Wimbledon Championships 2024 eine neue Tennishalle errichtet. Der All England Lawn Tennis & Croquet Club bietet mit 6 Hallen und 6 Sandplätzen im Freien seinen Mitgliedern und den Spielern, die an dem jährlichen Grand-Slam-Turnier teilnehmen, viel Raum zum Trainieren.

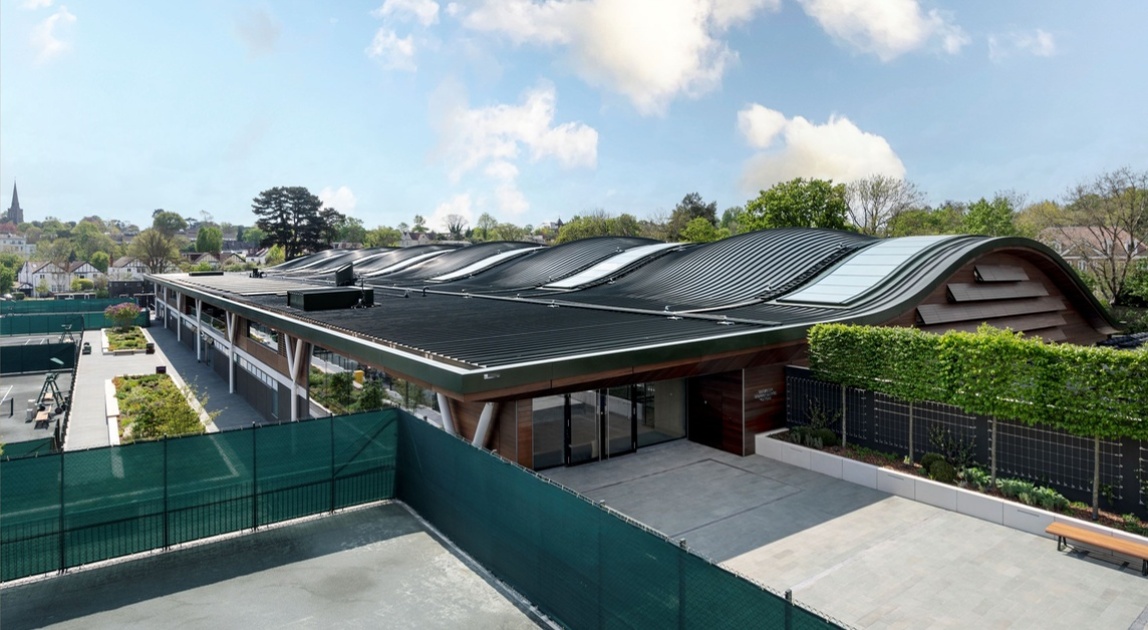

Wie eine sanfte Hügellandschaft ist das Metalldach der neuen Tennishalle durch Erhebungen und Senkungen geprägt. Dank der frei formbaren XT-Profile war es möglich, die Rundungen auszuführen. (Bild: Kalzip GmbH)

Besondere Geometrie des neuen Metalldachs

Die neue Anlage wurde von Hopkins Architects entworfen. Sie verbindet natürliche Materialien mit einem modernen Design, deren geschwungene Dachkonstruktion an sanfte Hügellandschaften erinnert. Als Hybridkonstruktion wurde das doppelt gekrümmte Dach zunächst aus Stahlrahmen errichtet. Um die Wellenform auch im Innenraum abbilden zu können, kam hier eine Kombination aus der neuen Flexicon Unterkonstruktion und den von Kalzip entwickelten voll verformbaren XT-Profilen für die äußere Dachhaut zum Einsatz. Den Architekten boten diese neuen Systeme eine weitaus größere Freiheit bei der Gestaltung der Dachgeometrie als herkömmliche Stehfalz- oder andere gewerbliche Bedachungslösungen.

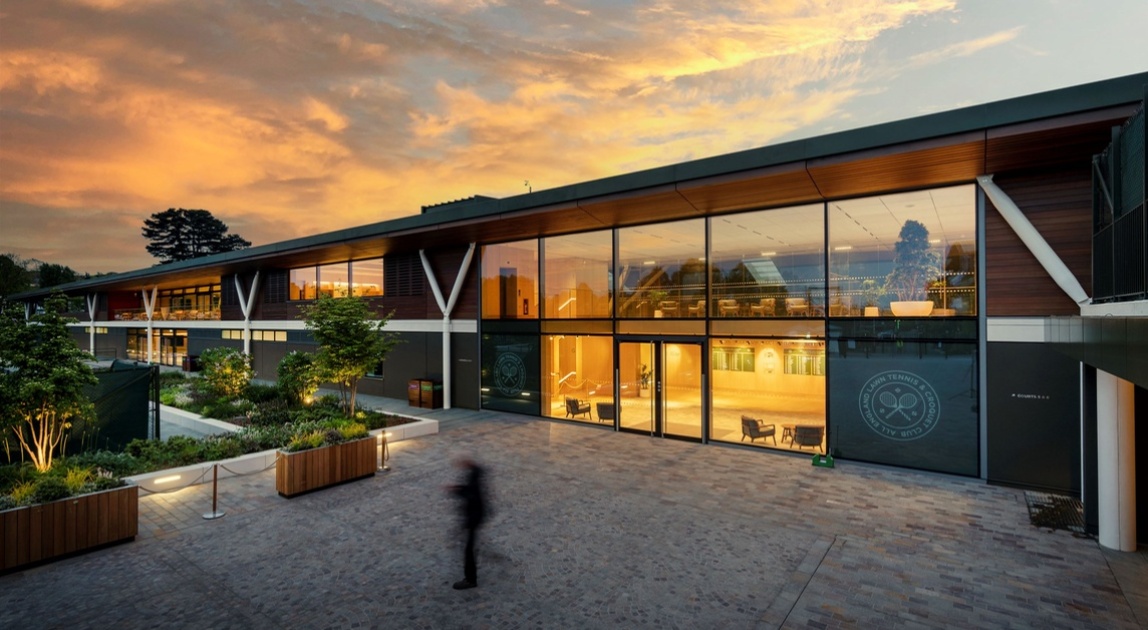

Der neue, moderne All England Lawn Tennis & Croquet Club in Wimbledon. (Bild: Kalzip GmbH)

Baustellenproduktion mit mobilem Rollformer

Die verschieden langen, gebogenen und teils konisch geformten Profile waren eine Herausforderung auf der Baustelle. Daher wurden in Absprache mit den Planern die Hügellandschaften so angepasst, dass die Mindestradien eingehalten und zugleich mit den mobilen Rollformern des Herstellers vor Ort gerollformt werden konnten.

Insgesamt wurde eine 5.500 m² große Dachfläche errichtet, davon 2.400 m² mit Kalzip 65 XT gebogen, der Rest entfällt auf 65/400 gerade, 65/400 gebogen und Kalzip 65 konisch geformt. Hergestellt wurden alle dieser Platten aus 1 mm Aluminium 3004/5 H46, die PVF2-Oberfläche wurde im Farbton RAL 6007 realisiert.

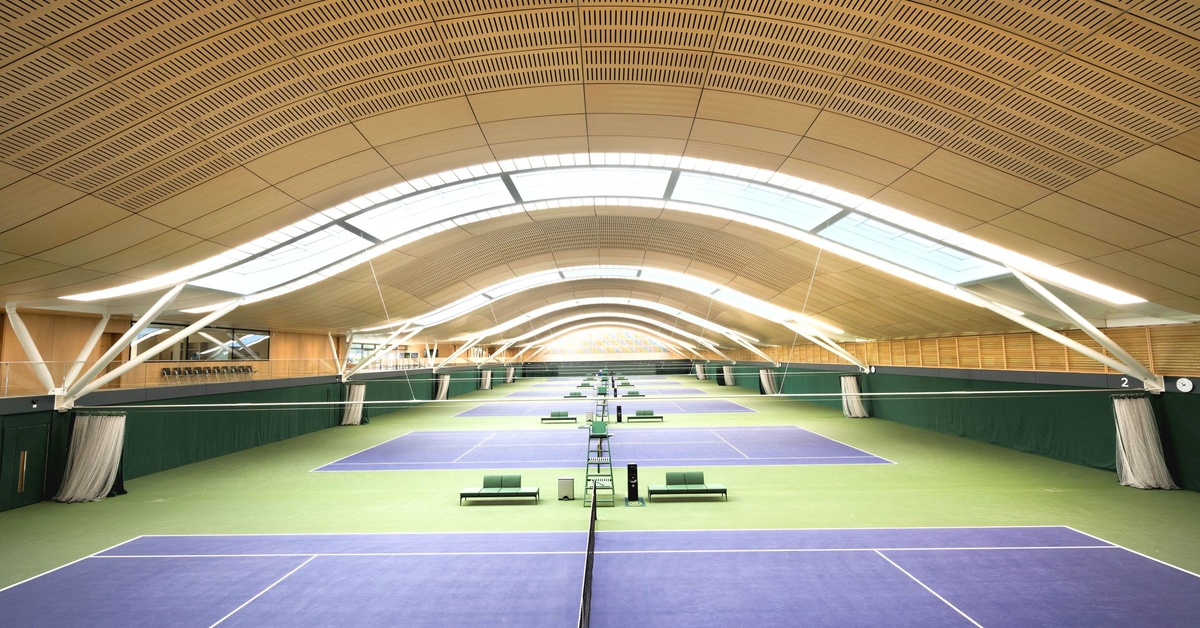

Auch im Inneren der Halle sind die Rundungen des Daches nachempfunden. (Bild: Kalzip GmbH)

„Diese Dachform konnte nur mit XT und dem neuen Flexicon Tragwerk erreicht werden. Gebäude werden immer komplexer, und Architekturschaffende suchen nach neuen Lösungen, um ihre Entwürfe zu realisieren. Das XT-System ermöglicht es definitiv, die Geometrie genauer zu verfolgen und ist eine weitaus flexiblere Alternative zu herkömmlichen verstellbaren Dächern. Es bietet hochentwickelte Designlösungen mit den entsprechenden Berechnungen,” so Alan Holcroft, leitender CAD-Konstrukteur bei Kalzip UK.

Weitere Informationen können per E-Mail an Kalzip angefordert werden.
