CFK-Lamellen von Sto ermöglichen Umnutzung zur Kita in Offenbach

(2.10.2024) In einem zehngeschossigen Wohngebäude in Offenbach wurde das Erdgeschoss zu einer Kita mit 40 Plätzen umgenutzt. Die dafür notwendigen Durchbrüche in den tragenden Wänden erhielten eine Tragwerksverstärkung mit aufgeklebten CFK-Lamellen (carbonfaserverstärkter Kunststoff). Architektin Sabine Waltenberger erklärt, wie es zu dieser Lösung kam.

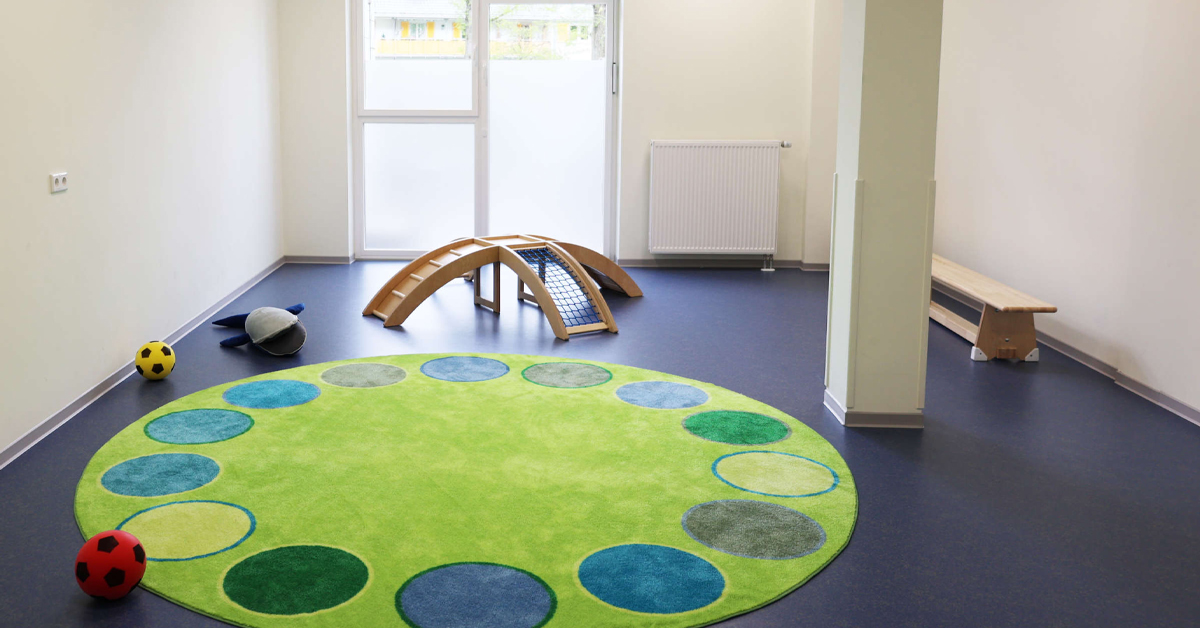

Die Umnutzung erforderte sechs zusätzliche Fassadenöffnungen für Ausgänge, Fenster und Fluchttüren im Erdgeschoss. Jetzt ist die Kita in Betrieb. (Bild: StoCretec GmbH)

Für den Fall, dass bei der Instandsetzung oder Umnutzung von Stahlbetonbauwerken in das statische System eingegriffen wird, bietet StoCretec verschiedene Verstärkungssysteme an. Mit den Systemen Haftbrücke, EP-Mörtel, EP-Kleber oder CFK-Lamellen kann die Tragfähigkeit von Betonbauteilen erhöht, die Standsicherheit nach Umbauten gewährleistet, Deckendurchbrüche gesichert, Wände ausgesteift sowie Stützen und Pfeiler verstärkt werden. Der Einbau ist häufig bei laufendem Betrieb möglich.

Umnutzung eines Ladengeschäfts zu einer Kindertagesstätte

Die Umnutzung zu einer Kindertagesstätte erfolgte aufgrund des hohen Bedarfs im Stadtteil. Das Raumangebot im Gebäude sowie das Außengelände waren groß. Für den Träger habe auch die Nähe zu einer weiteren Kindertagesstätte einen positiven Aspekt dargestellt.

Statische Änderungen

Der Eingriff in das statische System wurde erst deutlich, als die Bauherrin die statischen Bestandsunterlagen sichten ließ. Die Angaben des Ingenieurbüros Stefan Held zeigten, dass für das Gebäude eine komplexe statische Berechnung gewählt wurde. Ein Abfangen der Lasten für die neuen Öffnungen war daher auf herkömmliche Weise nur schwer möglich. Das Büro schlug daher den Einsatz von CFK-Lamellen vor.

Technisch sei es auch möglich gewesen, die neuen Öffnungen in klassischer Stahlbetonbauweise auszuführen. Diese Lösung sei jedoch nicht wirtschaftlich umsetzbar gewesen.

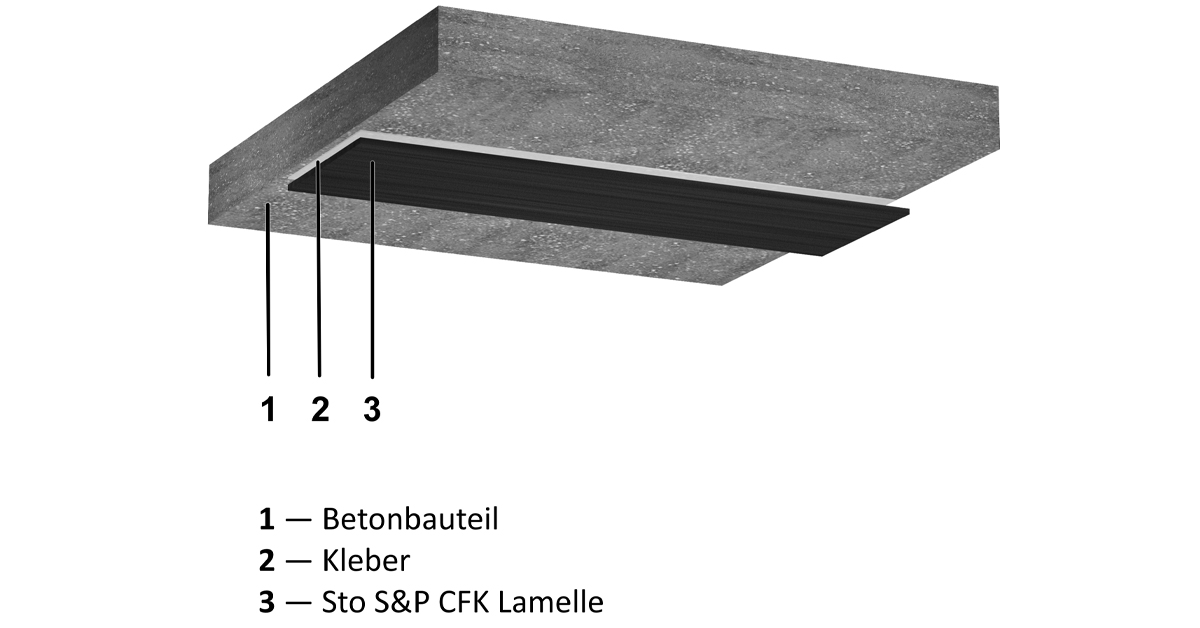

Systemaufbau: StoConcrete Carbon Plate mit oberflächig geklebter CFK-Lamelle. (Bild: StoCretec GmbH)

Lamellen aus carbonfaserverstärktem Kunststoff

Fünf der sechs neuen Öffnungen wurden mit einer CFK-Lamellenverstärkung versehen. Die Zustimmung der Bauaufsicht lag vor. Die Lamellen sind mit Brandschutzplatten bekleidet, um die Standsicherheit auch im Brandfall zu gewährleisten. Für diese Art des Feuerschutzes wurde eine Zustimmung im Einzelfall erteilt.

Beim Einbau wurde die Betondeckung des Untergrundes der betroffenen Stürze mit dem Betonersatzmittel „StoPox Mörtel standfest” erhöht, darauf kam das StoConcrete Carbon Plate System - beidseitig der Wände mit aufgeklebten CFK-Lamellen, teilweise zweilagig und zweireihig, abgedeckt mit Brandschutzplatten. Auch der Einsatz von geschlitzten Lamellen wurde erwogen, doch war diese Bauweise in Offenbach nicht umsetzbar.

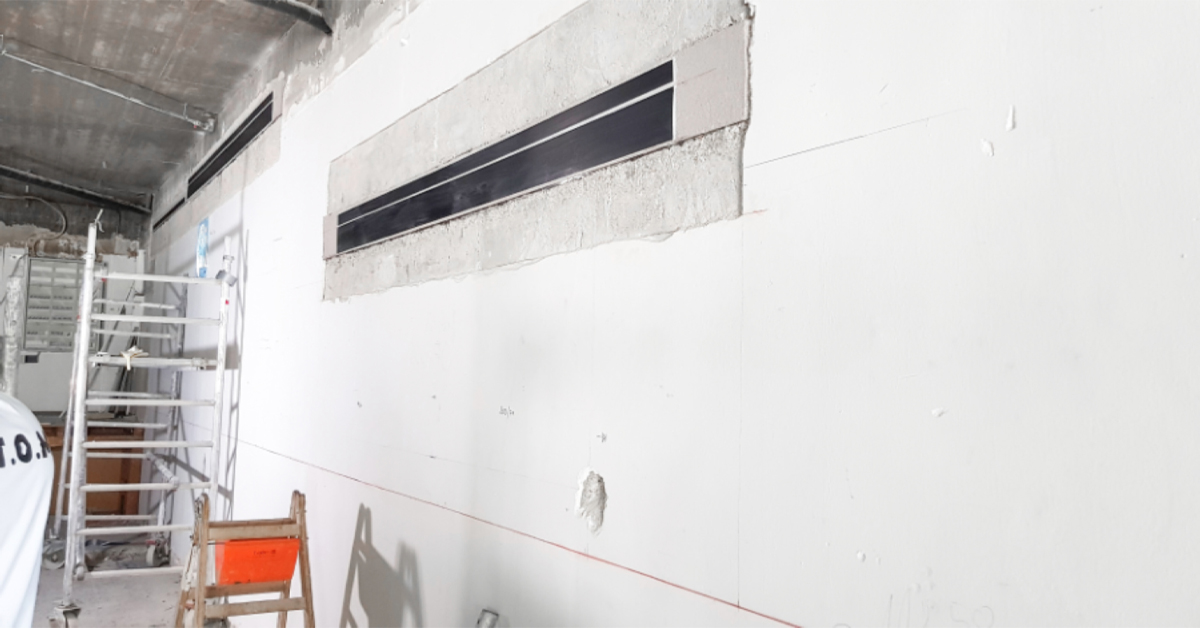

Vorbereitung der neuen Durchbrüche: Die zukünftigen Stürze wurden bereits vor dem Durchbruch durch CFK-Lamellen verstärkt. Das sicherte die statische Tragfähigkeit der Außenwände, auch mit den zusätzlichen Öffnungen. (Bild: StoCretec GmbH)

Der Umbau an sich sei gut und richtig, da er einen dringenden Bedarf ressourcenschonend abdecke. Die Durchbrüche waren dafür unumgänglich und durch die Tragwerksverstärkung mit CFK-Lamellen wirtschaftlich umsetzbar. Auch rückblickend sei dies die ideale Lösung gewesen, so Sabine Waltenberger.

Umbau Kita, Offenbach am Main

• Bauherr: Focus for Family e.V., Offenbach am Main
• Architekt: Architekturbüro Waltenberger, Frankfurt am Main
• Statiker: Statikbüro Held, Groß-Zimmern
• Verarbeiter: T.O.M. Technisches Oberflächenmanagement, Flörsheim
• Ausführung: 2022/2023

StoCretec-Kompetenz

• Tragwerksverstärkungssystem StoConcrete Carbon Plate
  • Verstärkungselement: Sto S&P CFK Lamellen
  • Verklebung: StoPox SK 41
• Erhöhung der Bodendeckung
  • Haftbrücke: StoPox KSH thix
  • Reprofilierung: StoPox Mörtel standfest

Weitere Informationen können per E-Mail an StoCretec GmbH angefordert werden.
