Neues, modulares Schienenverteilersystem von Schneider Electric

(24.9.2024) Schneider Electric hat ein neues Schienenverteilersystem für die Energieversorgung von Server-Racks in Rechenzentren vorgestellt. Das unter der Decke montierte System, genannt I-Line, soll eine flexible und anpassbare Stromversorgung durch frei wählbare Abgangsstellen ermöglichen. Die Abgangsadapter können werkzeuglos und unter Spannung montiert werden. Das Design ist auf die sich ändernden Anforderungen in Rechenzentren abgestimmt und kann einen energieeffizienten Betrieb unterstützen.

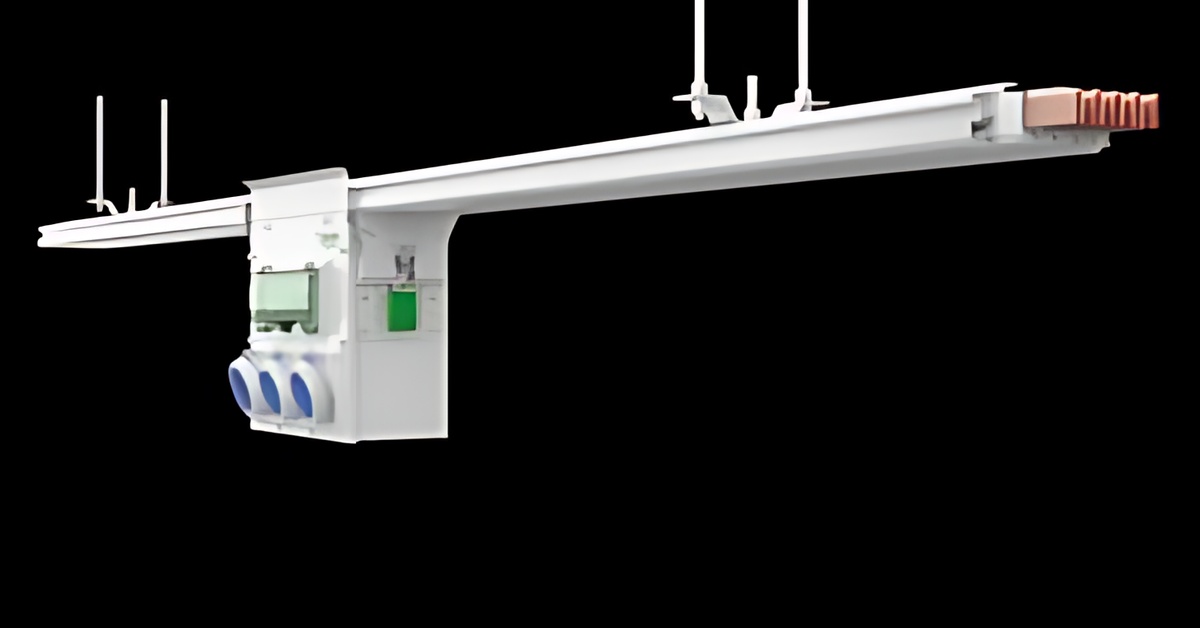

Modulares Schienenverteilersystem I-Line Track für eine bedarfsorientierte Energieverteilung in Rechenzentren. (Bild: Schneider Electric)

Installation

Erhältlich ist I-Line Track in drei verschiedenen Größen und mit einem Bemessungsstrom von 250, 400 oder 630 A. Mithilfe mitgelieferter Kunststoffabdeckungen lässt sich die Schutzart IP20 für nicht genutzte Bereiche des Verteilersystems auf IP42 erhöhen. Das Schienenverteilersystem besteht aus hochleitfähigen Kupferleitern, wobei die einzelnen Schienenelemente bedarfsorientiert über Verbindungsblöcke installiert werden. Die Energiezufuhr erfolgt über einen Kabelend-Einspeisekasten. Zur Stromversorgung von Server-Racks werden systemeigene Abgangsadapter verwendet, die per Plug-and-Play an beliebigen Stellen an die Unterseite des Schienenverteilers gesteckt werden können. In den Abgangsadaptern lassen sich neben Schutzorganen wie Sicherungen und Leistungsschaltern auch Messtechnik und Steckdosen-Kombinationen integrieren.

Die Abgangsadapter können bereits in der Werkstatt mit den notwendigen Komponenten ausgestattet werden, um den Montageaufwand vor Ort zu minimieren. Die Anbindung an das Server-Rack erfolgt über Kabel und ermöglicht damit eine nahtlose Integration in die bestehende Infrastruktur.

Sowohl die Schienenelemente als auch die Verbindungsblöcke lassen sich mit Standardwerkzeugen wie Maul- oder Steckschlüsseln montieren. Der Anschluss der Abgangsadapter an den Schienenverteiler kann zudem ohne Unterbrechung des Betriebs erfolgen, wobei die Adapter flexibel den Server-Racks zugeordnet werden können.

Transparenz

Durch die im Schienenprofil integrierten Kommunikationsleitungen, werden die hardwareseitigen Voraussetzungen für die Einbindung intelligenter Überwachungsfunktionen in das Verteilersystem geschaffen. Dies ermöglicht unter anderem eine vorausschauende Wartung der Energieverteilung. In den Abgangsadaptern erfassen kommunikationsfähige Mess- und Schalteinrichtungen Daten wie Spannung, Leistung und Energieverbrauch der Server-Racks und leiten diese über Modbus an die Gebäudeleittechnik weiter. Auf Basis des so realisierten Energiemonitorings können Fehlerquellen softwarebasiert präventiv erkannt und Einsparpotenziale identifiziert werden.

Weitere Informationen können per E-Mail an Schneider Electric angefordert werden.
