Dlubal: Statikprogramme RFEM 6 und RSTAB 9 um neue Features ergänzt

(17.9.2024) Dlubal Software hat die Statikprogramme RFEM 6 und RSTAB 9 um neue Features erweitert. Die Add-Ons „Stahlanschlüsse”, „Betonbemessung” und „Geotechnische Analyse” wurden um weitere Funktionen ergänzt und eine Verbindungsbibliothek im Dlubal Center eingeführt. Weitere Neuerungen betreffen die Modellierung wie auch die Bemessung in den Statikprogrammen.

Neue Geometrie- und Objektverbindungstypen:

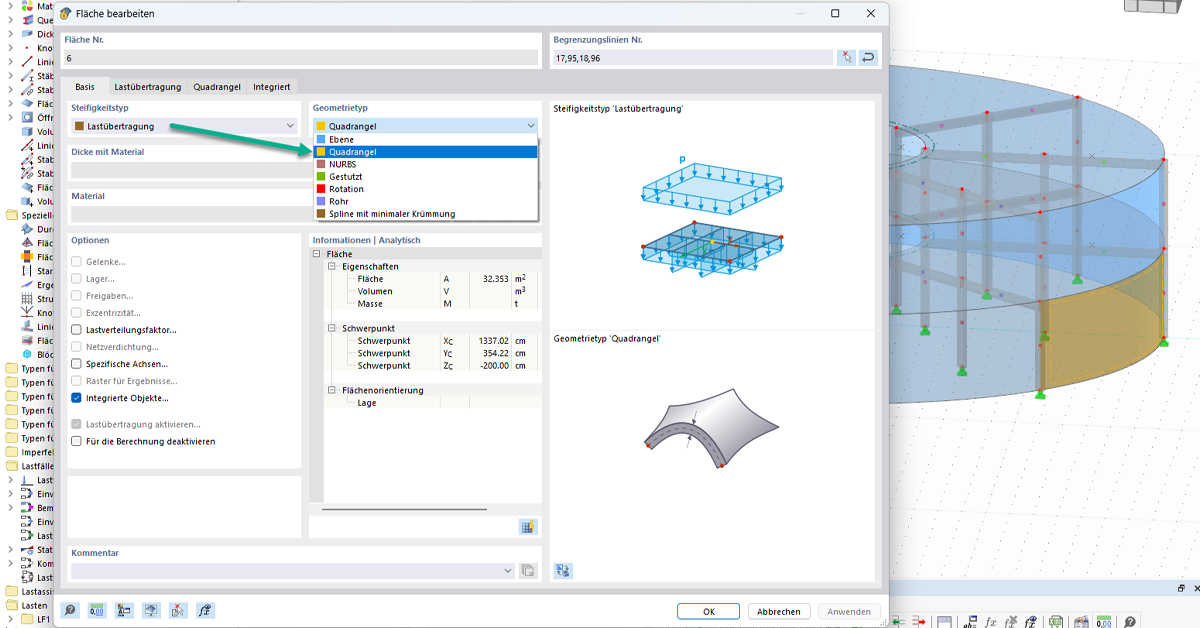

Gekrümmte Lastübertragungsflächen

• Neben dem Geometrietyp „Ebene” stehen auch gekrümmte Geometrien wie „Quadrangel”, „NURBS”, „Rotation” und „Rohr” für den Flächensteifigkeitstyp „Lastübertragung” zur Verfügung.

Lagerreaktionsübernahme in freie Lasten

• Im Lastassistenten „Lagerreaktion übernehmen” steht neben „Manuell” der Objektverbindungstyp „Freie Lasten” zur Verfügung. Mit dieser Option ist es nicht erforderlich, die Lagerreaktionen zu bestimmten Knoten und Linien manuell zuzuordnen. Die Lagerkräfte des Anschlussmodells werden als freie Lasten berücksichtigt.

Neue Features in den Add-Ons:

Tabellarische Bemessungsergebnisdarstellung nach Bemessungssituationen

• Die Bemessungsergebnisse der Add-Ons können in den Tabellen optional nach Bemessungssituationen geordnet dargestellt werden.

Add-On Stahlanschlüsse

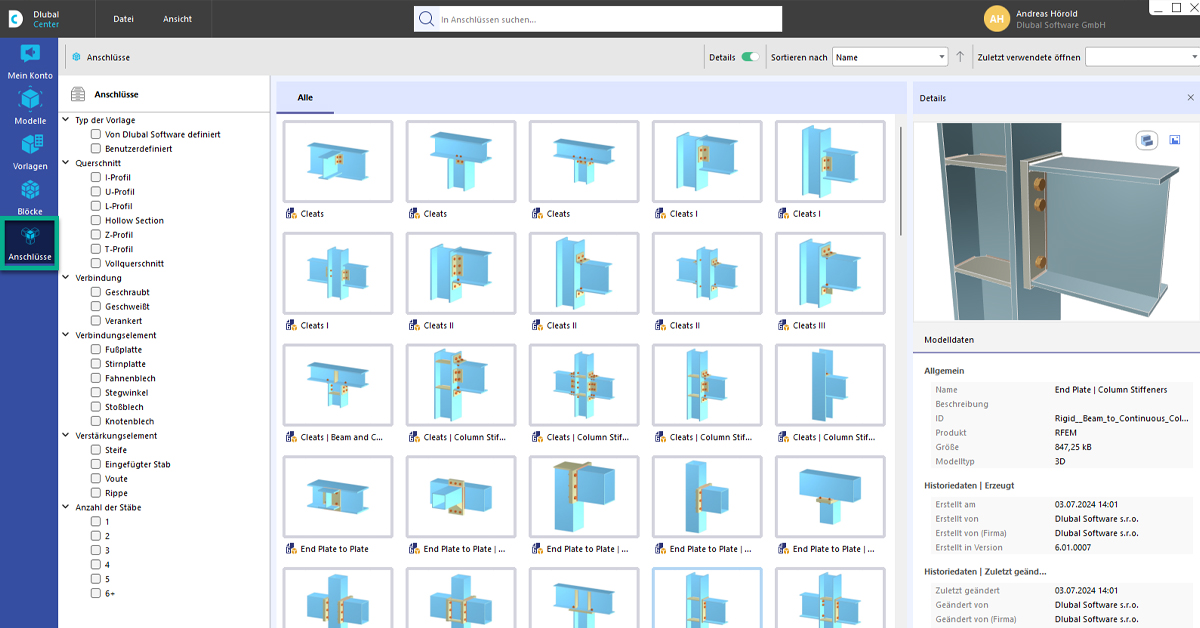

Verbindungsbibliothek im Dlubal Center

• Im Dlubal Center ist für das Add-On Stahlanschlüsse eine Bibliothek mit Verbindungen verfügbar. Diese Bibliothek kann direkt aus dem Add-On aufgerufen und vordefinierte Anschlüsse den entsprechenden Knoten zugeordnet werden. Selbstdefinierte Anschlüsse können in der Bibliothek im Dlubal Center abgelegt werden.

Rippenmuster

• Im Add-On Stahlanschlüsse können mehrere Rippen gleichzeitig an einem Stab oder Blech definiert werden. Die Verteilung kann orthogonal oder polar erfolgen.

Add-On Betonbemessung

Brandbemessung für Decken und Wände nach dem vereinfachten Tabellenverfahren

• Im RFEM-Add-On Betonbemessung kann die Brandbemessung von Stahlbetonwänden und -decken nach dem vereinfachten Tabellenverfahren (EN 1992-1-2, Kapitel 5.4.2 und Tabellen 5.8 und 5.9) durchgeführt werden.

Add-On Geotechnische Analyse

Bodenmaterialmodell „Modifiziertes Hardening Soil Modell” für geotechnische Analysen

• Im Add-On Geotechnische Analyse steht das Materialmodell „Modifiziertes Hardening Soil Modell” zur Verfügung. Dieses kann folgende Eigenschaften des realen Bodens abbilden:
  • Spannungsabhängigkeit der Bodensteifigkeit
  • Lastpfadabhängigkeit der Bodensteifigkeit
  • Plastische Dehnungen bereits vor Erreichen der Grenzbedingung
  • Zunahme der Scherfestigkeit mit zunehmender Verdichtung
  • Zunahme der Fließgrenze mit zunehmender Spannung bis Grenzfließbedingung
  • Versagenskriterium nach Mohr-Coulomb
• Weitere Informationen zu diesem Materialmodell und zur Definition der Eingabe in RFEM finden sich im entsprechenden Kapitel des Online-Handbuchs zum Add-On Geotechnische Analyse.

Weitere Neuerungen:

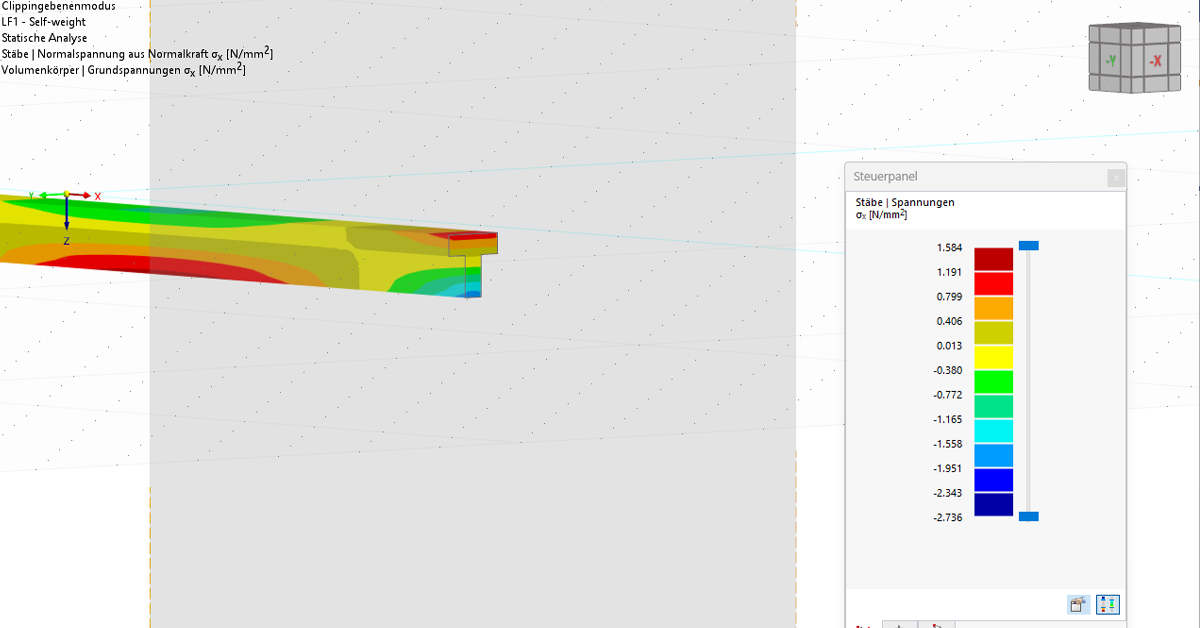

Spannungen innerhalb von Stäben durch Clipping‑Ebenen

• Die Verwendung von Clipping-Ebenen kann für ein besseres Verständnis der Spannungsverläufe innerhalb der Stabquerschnitte sorgen.

Nachgiebige Ebene für die Geschossdeckenmodellierung

• Die Option „Nachgiebige Ebene” steht bei der Modellierung von Geschossen für Decken zur Verfügung. Diese Modellierungsvariante verfolgt den gleichen Ansatz wie die Geschossmodellierung „Starre Ebene”, jedoch erfolgt keine Knotenkopplung des Massenschwerpunkts an jeden FE-Knoten, um die Deckennachgiebigkeit berücksichtigen zu können.

Teil in der Ecke generieren

• Im Querschnittsprogramm Rsection können bei der Erstellung neuer Elemente Teile in den Ecken generiert werden.

Abbranddiagramm

• Bei der Brandschutzbemessung von Holzflächen kann ein Abbranddiagramm in Abhängigkeit von der Branddauer ausgegeben werden, welches sich optional ins Ausdruckprotokoll drucken lässt.

Weitere Informationen können per E-Mail an Dlubal Software GmbH angefordert werden.
