Dezentrale und zentrale Lüftungsgeräte von Airflow bei Schulneubau eingesetzt

(2.9.2024) Der Neubau der Gertrud-Koch-Gesamtschule in Sieglar (Troisdorf), welcher rund 900 Schülern sowie 86 Lehrkräften Platz bietet, zeichnet sich durch eine energiesparende Gebäudetechnik aus. Im Rahmen der Umsetzung wurden dezentrale sowie zentrale Lüftungsgeräte des Herstellers Airflow mit leistungsstarken Gegenstromwärmetauschern installiert.

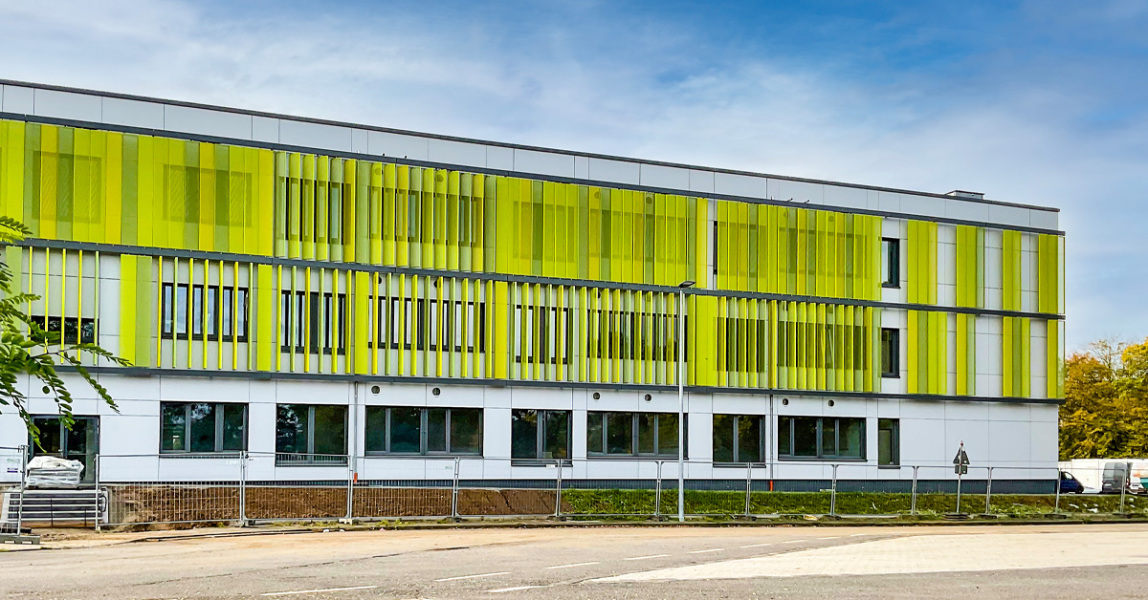

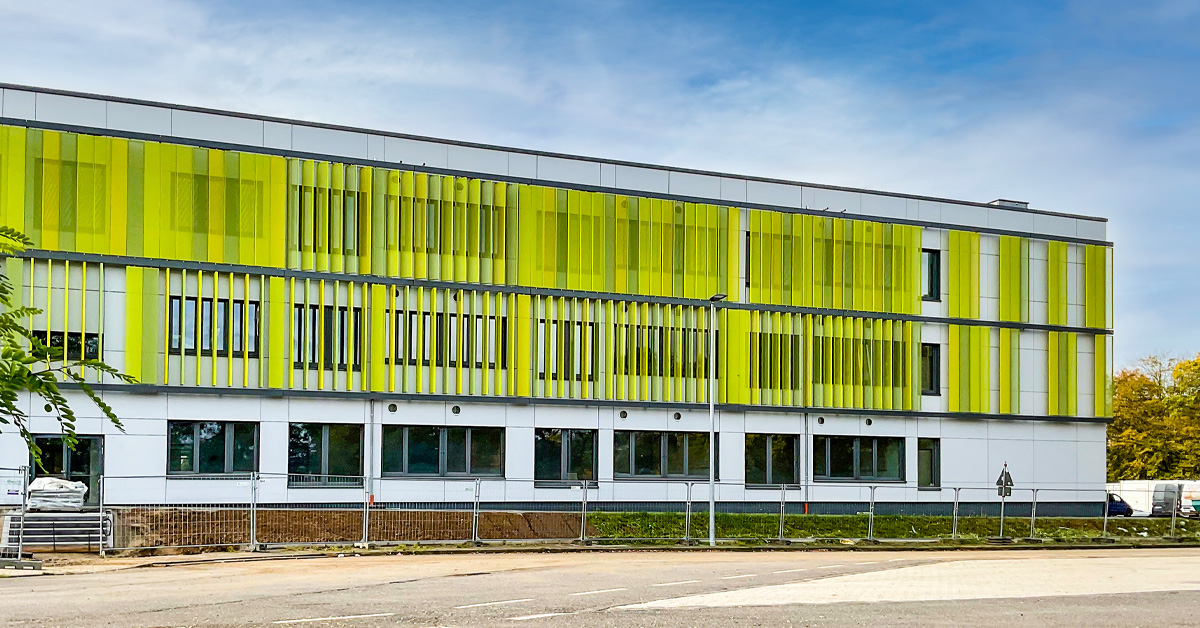

Die neue Gertrud-Koch-Gesamtschule in Sieglar (Troisdorf) wurde mit energiesparender Gebäudetechnik ausgestattet. (Bild: Airflow)

Im April 2024 wurde der erste Gebäudeteil der neu errichteten Gertrud-Koch-Gesamtschule von den Schülern bezogen. Insgesamt stehen auf drei Etagen 39 Klassenzimmer, 10 Fachräume sowie weitere Nebenbereiche zur Verfügung. In das Gesamtprojekt wurden 60 Mio. Euro investiert. Dieses sieht neben dem Abriss der alten Schule den Bau eines weiteren Klassenhauses, einer Aula, einer Mensa sowie einer Bibliothek vor und soll bis 2026 abgeschlossen werden.

Die Planung und Ausführung des Projekts resultierten aus einem Architektenwettbewerb, bei dem die pbr Planungsbüro Rohling AG den zweiten Platz erzielte. Im Anschluss an den Wettbewerb wurde das Büro im Rahmen eines VgV-Verfahrens ausgewählt und ist seither für die Gesamtplanung verantwortlich. Im Rahmen des nordrhein-westfälischen Landesprogramms „Schule der Zukunft”, sollte die neu errichtete Gertrud-Koch-Gesamtschule gebäudetechnisch höchsten energetischen Standards entsprechen. Die Installation von 509 Photovoltaikmodulen auf dem neuen Schuldach resultiert in einer jährlichen Einsparung von rund 95 Tonnen CO₂. Das Planungsbüro pbr gibt an, dass die 49 dezentralen und 3 zentralen Lüftungsgeräte von Airflow gegenüber der manuellen Fensterlüftung eine Energieeinsparung von bis zu 490.000 kWh pro Jahr ermöglichen sollen.

Einsatz zentraler und dezentraler Lüftungssysteme

Um die CO₂-Konzentrationen in der Raumluft zwischen 1000 und 1200 ppm zu halten und zugleich Viren, Bakterien, Staub sowie Pollen aus der Luft zu filtern, wurde in der neuen Gertrud-Koch-Gesamtschule eine Kombination aus zentralen und dezentralen Lüftungsgeräten eingesetzt.

Udo Rausch, Vertriebsbeauftragter Lüftungsgeräte bei Airflow: „Während zur Versorgung der Flure und Nebenräume drei zentrale Lüftungsgeräte eingeplant wurden, entschieden sich die Planer und die Stadt Troisdorf bei der Planung der 39 Klassenzimmer und zehn Fachräume für die Installation der dezentralen Lüftungsgeräte Duplex Vent S 1000.”

Die deckenmontierten Geräte lassen sich raumweise, individuell und zielgerichtet steuern, wobei kein zusätzlicher Platz für lange Kanalführungen beansprucht wird. Die Installation sämtlicher Lüftungsgeräte wurde zwischen Juni 2022 und Dezember 2023 durchgeführt.

Dezentrale Lüftungsgeräte Duplex Vent S 1000

Das dezentrale Lüftungsgerät Duplex Vent S 1000 weist einen Volumenstrom von 1.000 m³/h sowie einen Wärmerückgewinnungsgrad von bis zu 95% auf. Alle 49 Geräte wurden deckenmontiert. Der Coanda-Effekt gewährleistet eine homogene Verteilung über die gesamte Fläche und beugt Zugerscheinungen vor.

„Bei Nennleistung erzeugen sie [Duplex Vent Geräte] lediglich einen Schallpegel von ≤35 db(A)”, erklärt Udo Rausch. „Bei einer Auslastung von 80% liegt dieser sogar noch niedriger bei ≤30 db(A).” Hierzu setzt Airflow bei den Duplex Vent S 1000 auf aktive Geräuschunterdrückung mittels ANC-Technologie.

Im Rahmen der Installation mussten lediglich zwei Kernbohrungen in die bestehende Bausubstanz vorgenommen werden. Weitere Eingriffe, für z.B. Lüftungskanäle, waren nicht erforderlich. Die Außen- und Fortluft der dezentralen Geräte werden durch die Außenmauer geführt. Eine direkte Luftdurchströmung wird durch motorgesteuerte Verschlussklappen verhindert.

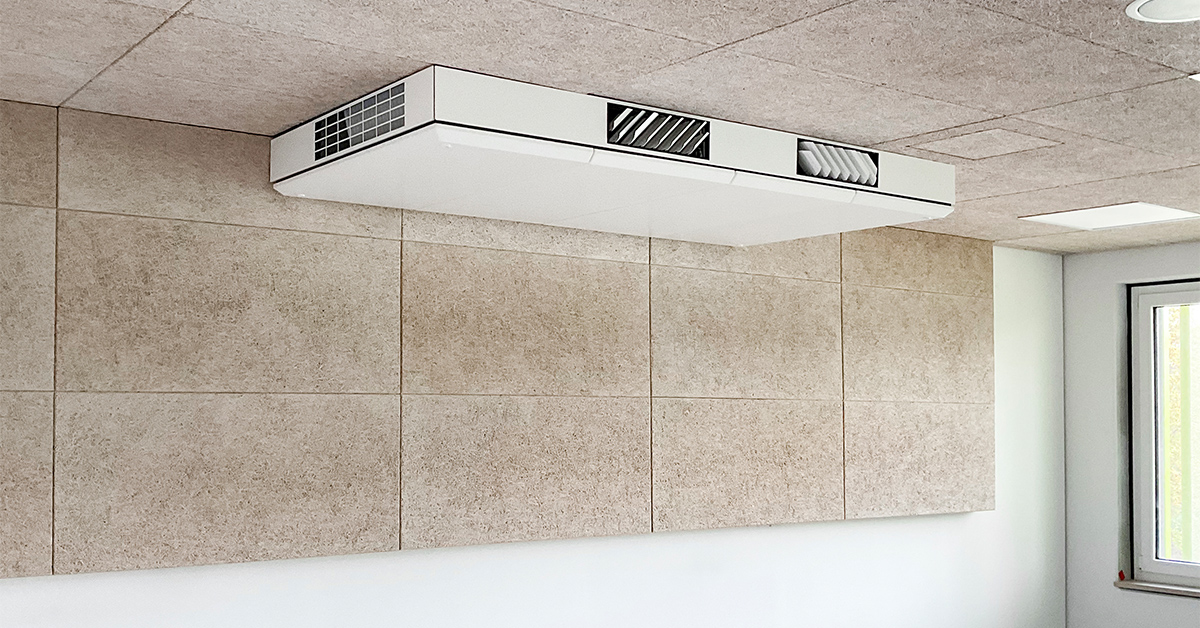

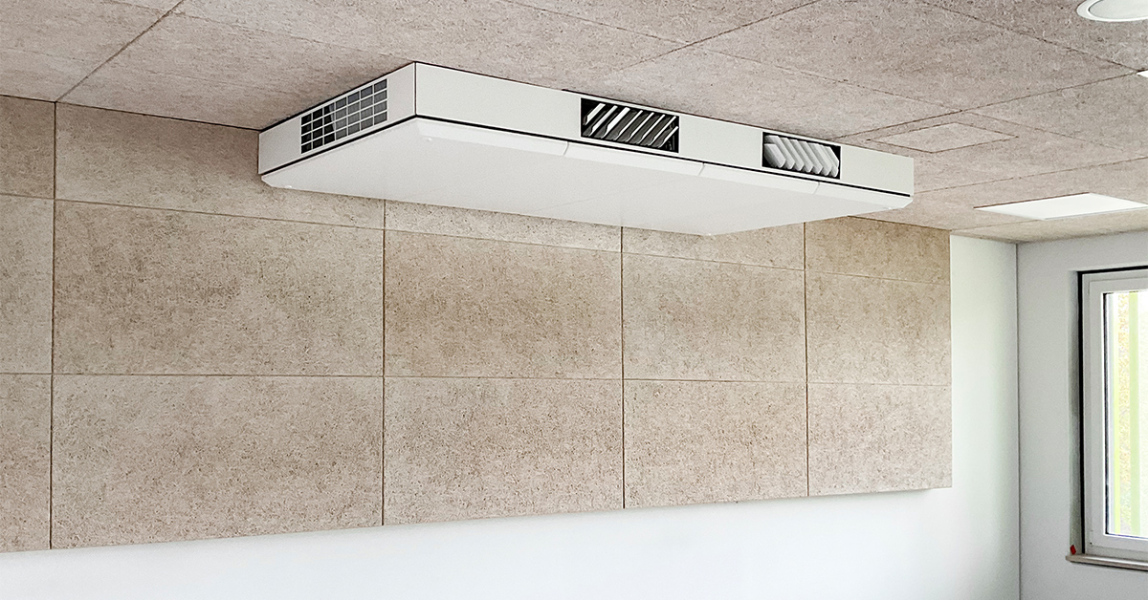

In den 49 Klassen- und Fachräumen der neuen Schule sorgen die zentralen Airflow Lüftungsgeräte Duplex Vent S 1000 für eine konstante Frischluftzufuhr. (Bild: Airflow)

Zentrale Lüftungsgeräte Duplex Multi Eco

Die Versorgung der Flure und Nebenbereiche der Gertrud-Koch-Gesamtschule wurde mittels zweier zentraler Lüftungsgeräte vorgenommen, welche im Außenbereich aufgestellt wurden. Zudem wurde ein Gerät des Typs Duplex 1500 Multi Eco im Innenbereich installiert.

Die Geräte der Außenaufstellung sind ein Duplex 2500 Multi Eco-N sowie ein Duplex 9000 Multi Eco-N, welche beide auf dem Dach installiert wurden. Letztgenanntes Gerät ist für einen Volumenstrombereich von bis zu 8.000 m³/h ausgelegt. Daher eignet es sich ebenfalls zur Versorgung großflächiger Bereiche wie Versammlungsräumen oder Sporthallen.

Alle Geräte sind mit einem Kreuzgegenstrom-Wärmetauscher ausgestattet, der einen Wärmerückgewinnungsgrad von bis zu 93% ermöglicht. Der Wärmerückgewinner zeichnet sich durch eine hohe Korrosionsbeständigkeit sowie Unempfindlichkeit gegen Verschmutzungen aus. Er ist für den Einsatz in einem Temperaturbereich von -25 °C bis +80 °C geeignet.

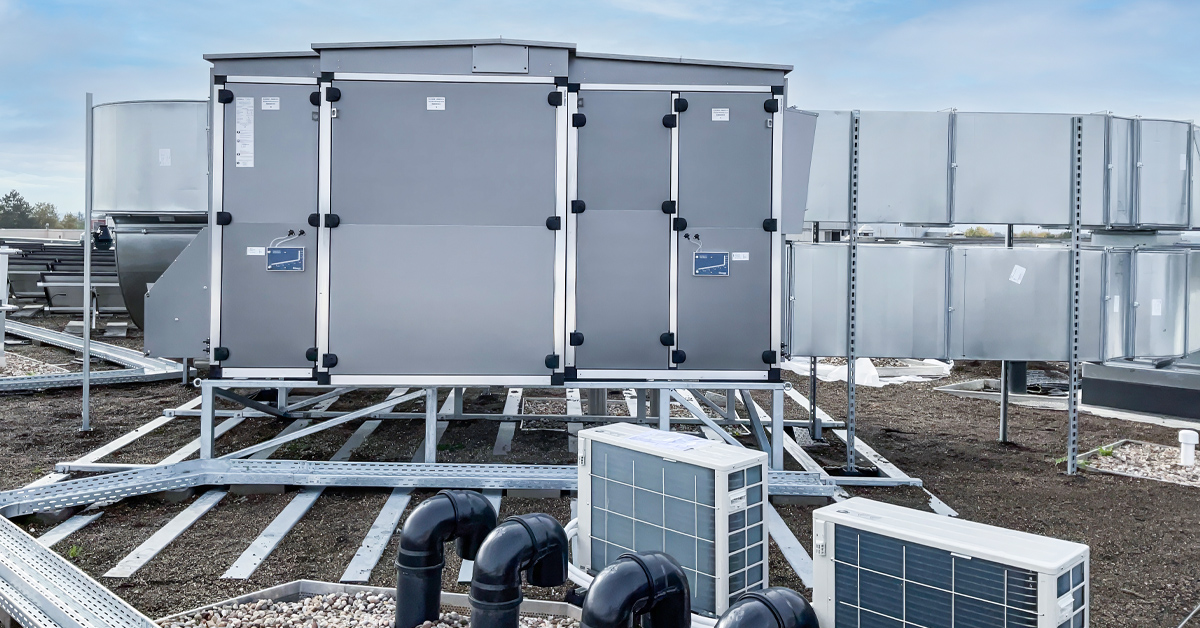

Die zentralen Lüftungsgeräte der Serie Multi Eco wurden speziell für die gestiegenen Anforderungen moderner Gebäudetechnik entworfen. (Bild: Airflow)

Bedarfsgerechte und energieeffiziente Luftversorgung

Die Steuerung der zentralen Lüftungsgeräte erfolgt über das im Schaltkasten direkt am Gerät montierte Regelmodul RD6, wobei eine Fernwartung über die Service-Cloud möglich ist. Die 49 dezentralen Duplex-Vent-S-1000-Geräte bieten mit der cloudbasierten Steuerungssoftware Airlinq eine weitere Möglichkeit der Steuerung. Über das Bedienpanel ist es den Nutzern möglich, den Betriebsstatus sowie das Kohlendioxidniveau einzusehen und individuelle Einstellungen vorzunehmen. Auch besteht die Möglichkeit, ein Wochenprogramm zu konfigurieren oder das Gerät vor Beginn der Schulferien in einen speziellen Urlaubsmodus zu versetzen. Sämtliche Funktionen, darunter der Volumenstrom, das Kondensat sowie die Ventilatoren, unterliegen einer automatischen Überwachung, wobei alle Betriebsdaten einer kontinuierlichen Speicherung unterzogen werden. Warnhinweise und Alarme werden mit einer entsprechenden Textbeschreibung angezeigt. Des Weiteren bietet Airlinq die Möglichkeit, mehrere dezentrale Lüftungsgeräte zentral und gebündelt zu steuern. Es besteht die Möglichkeit, die Lüftungssteuerung vollautomatisch über verschiedene externe Sensoren zu regulieren. Entsprechende Sensoren messen hier u.a. die CO₂-Konzentration und die Luftfeuchtigkeit im Raum.

Gertrud-Koch-Gesamtschule

• Bauherr: Stadt Troisdorf
• Liegenschaft: Gertrud-Koch-Gesamtschule, Edith-Stein-Straße 20
• Standort: Troisdorf
• Jahr des Einbaus: 2022/2023
• Lüftungstechnik-Hersteller: Airflow Lufttechnik GmbH, Rheinbach
• Eingesetzte Produkte:
  • 49 dezentrale Lüftungsgeräte Duplex Vent S 1000
  • 1 zentrales Lüftungsgerät Duplex 1500 Multi Eco
  • 1 zentrales Lüftungsgerät Duplex 2500 Multi Eco-N
  • 1 zentrales Lüftungsgerät Duplex 9000 Multi Eco-N

Weitere Informationen können per E-Mail an Airflow Lufttechnik GmbH angefordert werden.
