Unterirdische Heizzentrale für Wohnquartier mit Abgasanlage von Schräder

(29.8.2024) Auf einer Fläche von 4,3 ha entstand in Dissen, Niedersachsen, ein Wohnquartier mit verschiedenen Haus- und Wohnformen. Durch vier 12,5 m hohe doppelwandige Abgasleitungen und Edelstahl- und Kunststofflösungen von Schräder wurde eine unter Erdniveau gestaltete Wärmeversorgung mit drei BHKWs und einem Gasbrennwertkessel realisiert.

Die zentrale Heizungstechnik wurde in einem unterirdisch erstellten Betonfertigbauteil integriert, das unabhängig vom Baufortschritt der einzelnen Gebäude installiert und entsprechend vormontiert wurde. Ein Gas-Brennwert-Gerät mit einer Nennleistung von 500 kW sorgt als Wärmeerzeuger für die Spitzenlast in Kombination von drei BHKWs mit jeweiligem Leistungsbereich zwischen 63 und 100 kW thermisch sowie 25 bis 49,5 kW elektrisch. Ein Pufferspeicher mit 10.000 Liter Fassungsvermögen wurde zur Effizienzsteigerung der Anlage installiert.

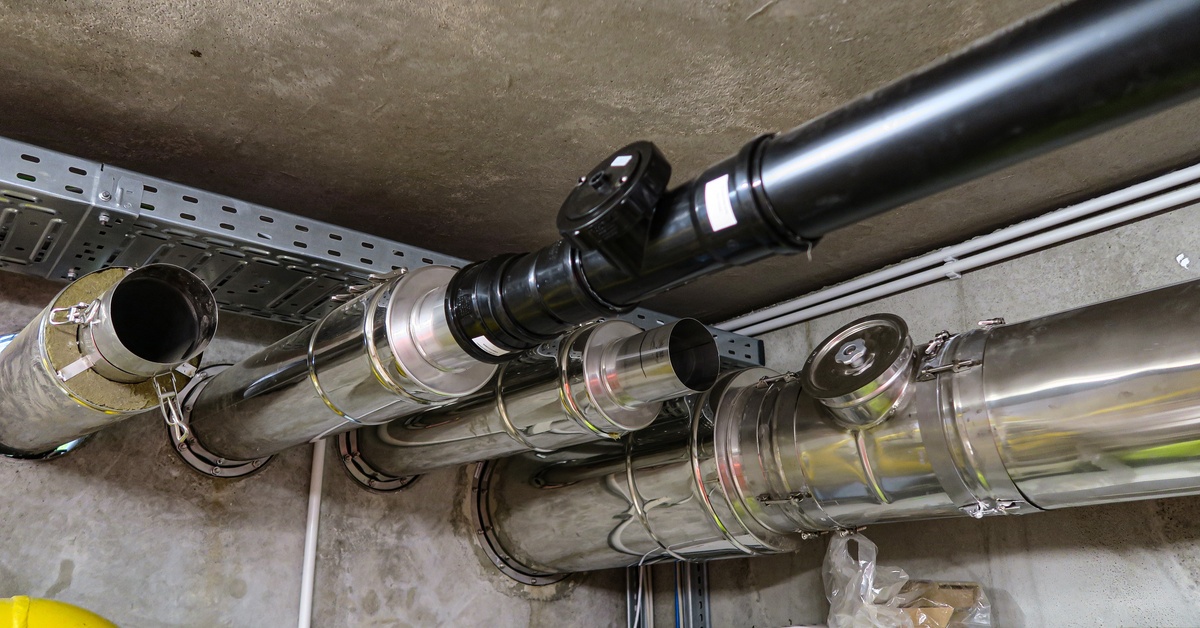

Die Kunststoff-Abgasleitung Schräder PP verbindet das BHKW mit der Abgasstrecke aus Edelstahl. (Bild: Schräder Abgastechnologie)

Dank der freistehenden Abgasanlage nach DIN EN 1993-3, die die Abgase der Wärmeerzeuger außerhalb der Heizzentrale abführt konnte die gesamte Anlage realisiert werden. Sie wurde dafür eigens im Hause Schräder konzipiert und geplant. Mittels einwandiger Edelstahlleitung wurde die Anbindung zwischen Gas-Brennwertgerät bis zur Senkrechten realisiert, die des BHKW über ein PP-Kunststoffabgassystem. Man integrierte zusätzlich zur Minderung der Schallimmissionen einen Schalldämpfer in die Strecke des BHKW, zudem ist das Gerät auf Sylomerstreifen für die Schwingungsentkopplung gebettet.

Direkt hinter der unterirdischen Heizzentrale befindet sich die senkrechte Abgasführung mit etwa 12,5 m Höhe, die vier doppelwandige Abgasleitungen aus hochwertigem Edelstahl umfasst, welche an einem Tragmast montiert sind. Diese Konstruktion weist einen Außendurchmesser von 508 mm auf und wurde mit einem Korrosionsschutz ausgeführt.

Die klemmbandlose Verbindungstechnik ermöglicht bei dem eingesetzten System Future DWD eine außergewöhnliche Stabilität. Vorteilhaft ist, dass sich die Abgasleitung im Über- und Unterdruckbereich einsetzen lässt, feuchteunempfindlich sowie als BHKW-Leitung bis 5.000 Pa druckdicht ist.

Weitere Informationen können per E-Mail an Schräder Abgastechnologie angefordert werden.
