Orben: Normgerechte Heizungswasseraufbereitung nach Frostschaden

(27.8.2024) Bei einem Landmaschinenhersteller in Zweibrücken mussten nach einem Frostschaden der Heizungsanlage Komponententeile und Rohre schnell ausgetauscht werden. Orben wurde beauftragt, neben der Reparatur und Erneuerung der Anlage auch das bestehende und neue Anlagenwasser aufzubereiten.

Das vorhandene Kreislaufwasser in der teils defekten Anlage wurde mit Ionentauscherharzen aufbereitet und danach normgerechtes Heizwasser nachgefüllt. Daneben wurden defekte Rohre und Komponenten erneuert und zwei neu angeschlossene Pufferspeicher befüllt. Abschließend wurde eine Nachspeiseanlage installiert. Nun sichert das VDI 2035 aufbereitete Heizwasser den weiteren Betrieb der Heizungsanlage.

Orben Jumbostil Serie (Bild: Orben)

Die Heizungsaufbereitung

Zunächst wurden die beschädigten Rohrleitungen im laufenden Betrieb instandgesetzt. Hierfür wurde das vorhandene Heizwasser in der bestehenden Anlage durch Orben mit der Inline Select 62 im Bypass-Verfahren aufbereitet: mit 2.100 Liter Umlaufwasser pro Stunde wurde dabei normgerechtes Heizungswasser produziert, welches in den Heizungskreislauf zurückfloss. Dabei kamen insgesamt 12 Orben Ministil P102 Patronen für die Umlaufentsalzung zum Einsatz.

Werte weit unter 100 μS waren die Zielwerte für das vorhandene Anlagenwasser, da noch eine Rückentsalzung durch ausgefallene und inkrustierte Härte im älteren Rohrleitungsbereich zu erwarten war.

Vom Leitungswasser zum VDI-konformen Ergänzungswasser

Eine umfassende Aufbereitung des Leitungswassers wurde notwendig, da das Wasser eine Gesamthärte von über 3,8 mmol/l hatte, was in etwa 22 Grad deutscher Härte entspricht. Daher wurde das Nachfüllwasser mit vier Orben Ministil P102 Patronen aufbereitet. Die angestrebte Zielleitfähigkeit in der Anlage nach der Nachfüllung betrug 58 μS/cm.

Defekte Komponenten und neuer Pufferspeicher

Der Abbau und Tausch der defekten Teile folgten auf die Aufbereitung und Nachfüllung. Zunächst musste eine vierwöchige Wartezeit eingelegt werden, bevor es mit der Wasseraufbereitung und dem Einbinden zwei neuer Pufferspeicher mit jeweils 150 m³ weiterging.

Um eine optimale Leistung zu gewährleisten, ist es wichtig, dass die Luft aus dem System entweicht. Zudem wurde das gesamte System gespült, um Ablagerungen, Fremdpartikel oder Verunreinigungen zu entfernen, was die Lebensdauer der Anlage verlängert und Probleme wie Korrosion verhindert. Es wurde auf Leckagen geprüft, um sicherzustellen, dass es den Druckanforderungen standhält, ebenso wurden die neuen Komponenten auf die richtige Betriebstemperatur eingestellt.

Nachdem das System geprüft war und problemlos lief, wurden zwei Pufferspeicher mit jeweils 150 m³ erstbefüllt. Zu den insgesamt 300 m³ Kreislaufwasser für die Speicher kamen noch ca. 50 m³ Anlagenwasser für die Rohre. Die Aufbereitung erfolgte mittels Jumbostil P 670 Ionentauscheranlagen.

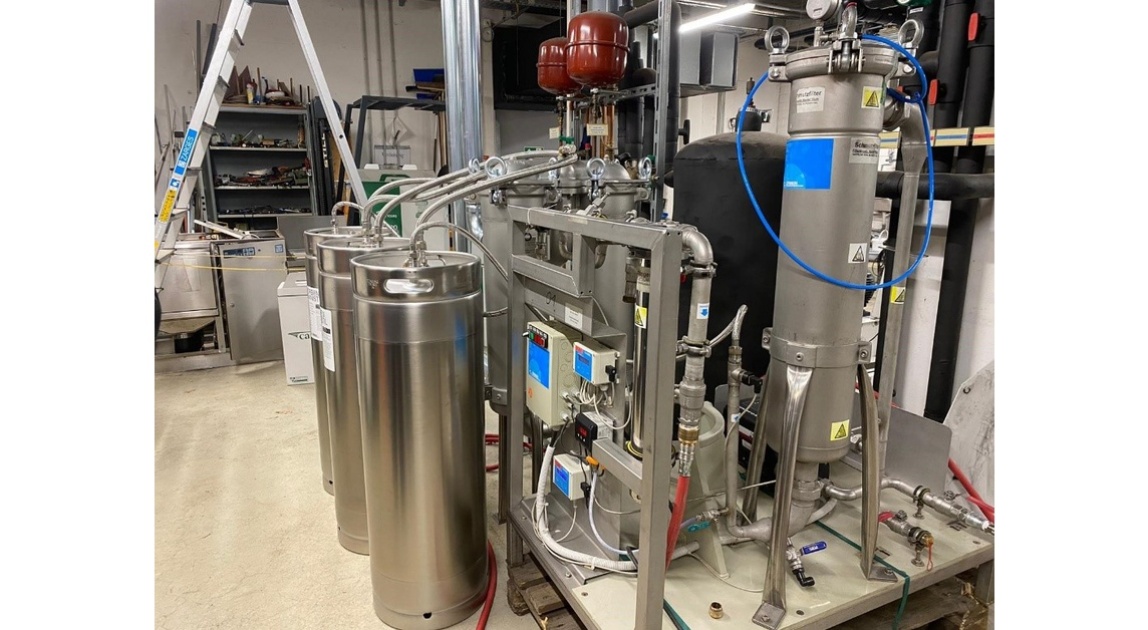

Orben Ministil P102 (Bild: Orben)

Nachspeiseanlage mit Nachfüllstation

Zwei Ionentauscher Ministil P102 mit Thermion 2035 pH conform Mischbettharz sorgen für die Nachspeisung von VDI-normgerechten Heizungswasser. Ein Plug-In wurde in einer separaten Halle installiert, das vollautomatisch arbeitet. Ein nach TVO/DVGW geforderter Systemtrenner, eine Leitfähigkeitsüberwachung mit Gegenioneneffekt-Unterdrückung und ein automatisches Magnetventil zur Wasserflusskontrolle verrichten seitdem unterbrechungsfrei ihren Dienst.

Ein Anstieg des gemessenen Leitwertes des Nachspeisewassers deutet darauf hin, dass das Harz erschöpft ist – ist das der Fall, so erfolgt der Austausch durch einen Mitarbeitern von Orben selbst.

Heizungswasseraufbereitung vor Ort

Die Orben Ministil Patronen entfernen Mineralstoffe in gelöster Form aus dem Leitungswasser: Das Trinkwasser wird von oben nach unten über eine Harzfüllung geführt, welche die Salze, die Kohlen- und Kieselsäure des Trinkwassers nahezu vollständig entfernen soll. Je nach Einsatzfall und benötigter Wassermenge werden unterschiedliche Verfahrenstechniken wie Ionenaustausch, Umkehrosmose, Nachbehandlung, Ultrafiltration oder kontinuierliche elektrische Entsalzung (EDI) angewendet.

Für alle Belange standen Mitarbeiter von Orben zur Verfügung, unterstützten, berieten und begleiteten die Heizwasseraufbereitung.

Weitere Informationen können per E-Mail an Orben Wasseraufbereitung GmbH & Co. KG angefordert werden.
