Schütz: Neuer Showroom für energieeffiziente Systeme zur Altbau-Flächentemperierung

(23.8.2024) Schütz zeigt im neuen Showroom in Ransbach-Baumbach, wie moderne Flächen-Temperierungssysteme in Altbauten integriert werden können. Der Showroom wurde in einer ehemaligen Wohnung untergebracht, die seit den 90er Jahren leer stand und hierfür aufwendig saniert wurde.

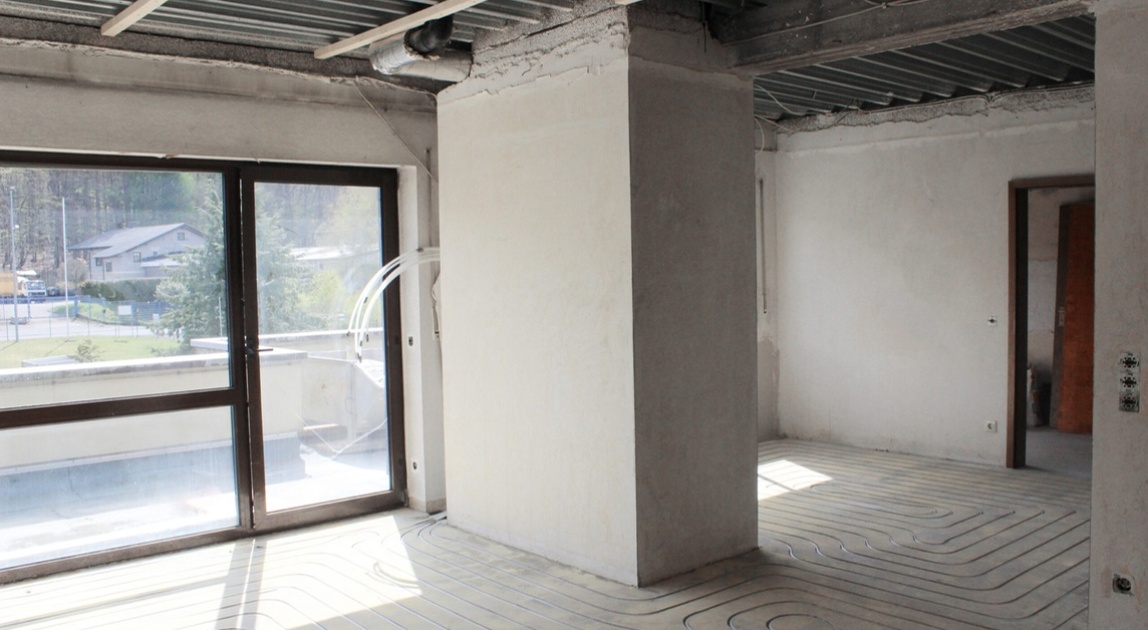

Der komplett gefräste Wohnbereich. (Bild: Schütz GmbH & Co. KGaA, Selters)

Die Wohnung befindet sich mit rund 90 m² im Obergeschoss eines Bürogebäudekomplexes aus den 70er Jahren. Aufgrund der damaligen Bauweise war das Gebäude nicht gedämmt, die Fenster nur zweifach verglast. Die Schütz GmbH & Co. KGaA begann mit der umfassenden Renovierung Mitte des Jahres 2023: Dabei wurde die Decke mit Mineralwolle gedämmt und mit einer Dampfsperre ausgestattet, dreifach verglaste Fenster eingesetzt, sowie eine Flächentemperierung und Wohnraumlüftung installiert, um die Energieeffizienz zu steigern. Zudem wurden die alten Heizkörpernischen zugemauert, die Sanitäranlagen wurden erneuert, die gesamte Wohnung mit Trockenbauplatten ausgekleidet und entsprechende Unterkonstruktionen gesetzt.

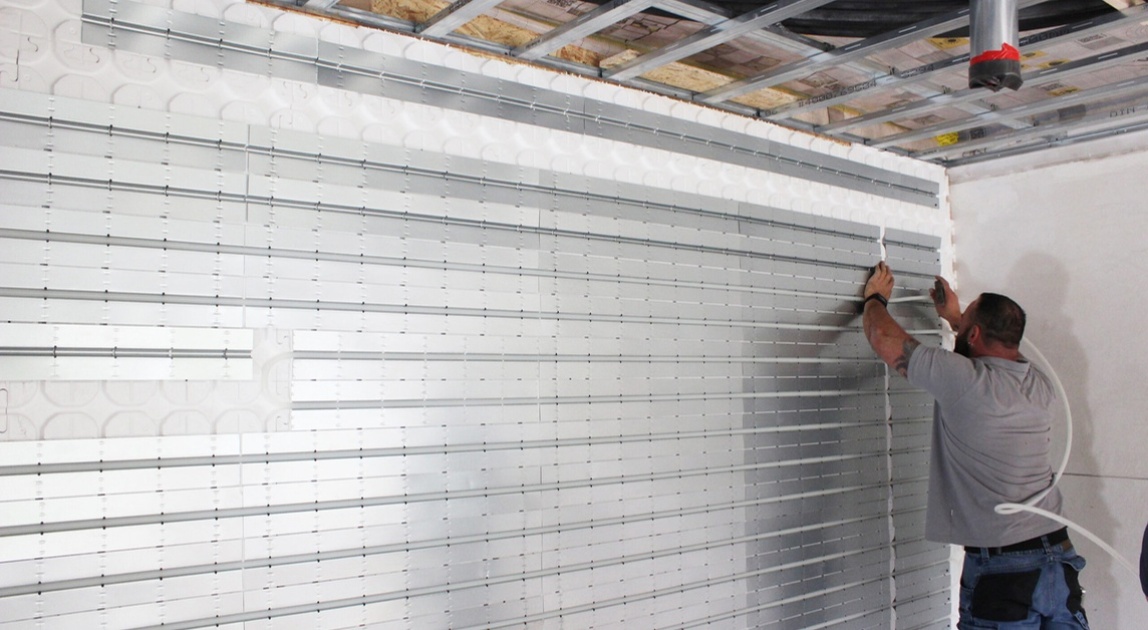

Die Installation der Wandheizung im Wohnbereich. (Bild: Schütz GmbH & Co. KGaA, Selters)

Energieeffizienz im Altbau

Ein wesentlicher Bestandteil der Umbaumaßnahmen war der Einbau einer Flächentemperierung aus diversen Systemen für eine Veranschaulichung verschiedener Anwendungsfälle in Boden, Wand und Decke. Durch den Einbau von Airconomy Systemkomponenten erfolgte zudem die Installation einer zentralen Wohnraumlüftung. Airconomy Systemmodule wurden in einem Raum ausgelegt, die für die Luftverteilung und -temperierung durch den Boden sorgen. Airconomy wirkt dabei als Kombination einer Warmwasser-Fußbodenheizung und einer kontrollierten Be- und Entlüftung mit Wärmerückgewinnung. Um in der gesamten Wohnung einen ausreichenden Luftaustausch zu gewährleisten, sind in allen anderen Räumen eine Zuluft- und Abluftregelung über Tellerventile in die Decke integriert.

Die Raumaufteilung, die Ebenheit und Tragfähigkeit der Decken, der Zustand und der Verlauf der elektrischen Leitungen sowie die Installationspläne inkl. der Montageschächte waren besondere Herausforderungen, welche bei der Planung beachtet werden mussten. Die Planung der Systeme (Boden-, Wand- und Deckenheizungen) erfolgte inhouse, der Einbau der Flächenheizsysteme durch langjährige Montagepartner von Schütz.

Flächentemperierung im Altbau

Egal ob auf Bestandsestrich auch ohne zusätzliche Aufbauhöhe, in der Wand oder unter der Decke - Schütz schafft verschiedene Systemlösungen, mit denen sich heutzutage auch in jedem Altbau Flächentemperierungen realisieren lassen.

In der ehemaligen Wohnung machte sich vor allem der Einbau von Dünnschichtsystemen bezahlt, wie z.B. das Renovationssystem R50, das trotz der geringen Einbauhöhe und einer geringeren Flächenlast dank der geprüften Wärme- und Trittschalldämmung eine Sanierung auf Neubau-Niveau bietet. Hier wurde eine spezielle Klettvlies-Variante genutzt, um die Fußbodenheizung mit einer nur sehr geringen zusätzlichen Aufbauhöhe von nur 14 mm auf dem Bestandsboden verlegen zu können. Schütz griff für einen weiteren Raum auf das bewährte Frässystem zurück, da hier ebenfalls bestehender Estrich beibehalten und ohne zusätzliche Aufbauhöhe der Einsatz realisiert werden konnte.

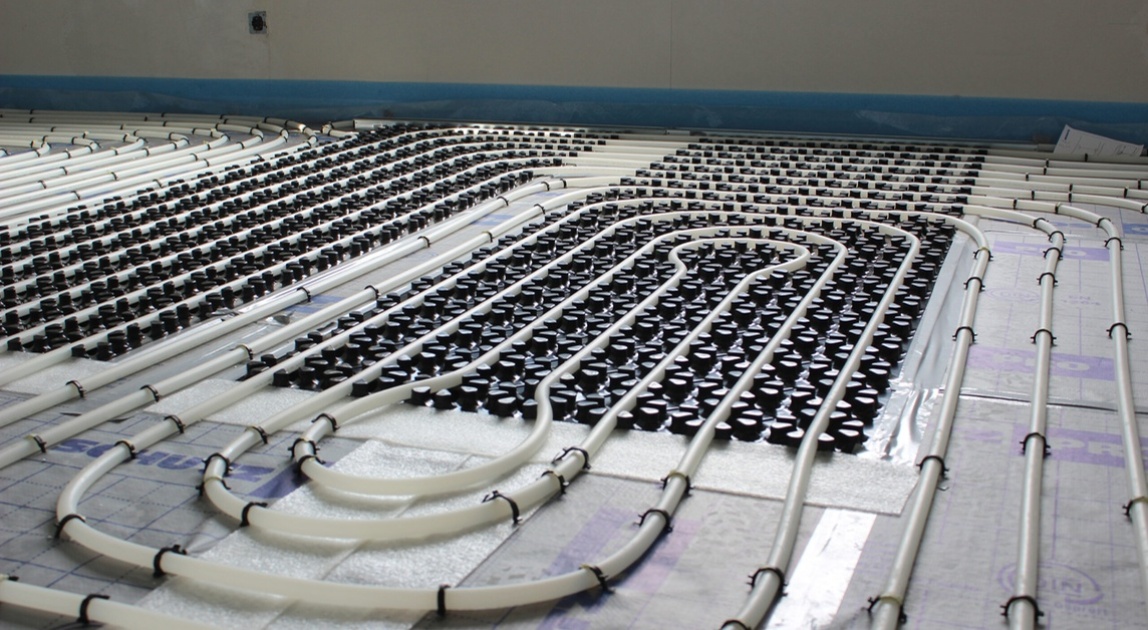

Darstellung der eingebauten Airconomy Systemmodule im Boden. (Bild: Schütz GmbH & Co. KGaA, Selters)

Neben der Flächenheizung im Boden hat Schütz auch Wand- und Deckensysteme eingebaut, die gerade im Altbau vorteilhaft sind, da sie als Trockenbausystem mit EPS-Wärmedämmung oder als Variante mit Clipschienen integriert werden können. Alle Räume können mit den Systemen sowohl beheizt als auch gekühlt werden, was durch ein spezielles Basismodul ermöglicht wird.

Kunden erhalten dank der Schaugläser in den einzelnen Räumen einen detaillierten Einblick in die verbauten Systeme und deren Komponenten. Ebenso lassen sich die Anschlüsse der Heizkreise, die Regelungstechnik sowie das Lüftungsgerät mit den dazugehörigen Luftkanälen im Technikraum genauer betrachten.

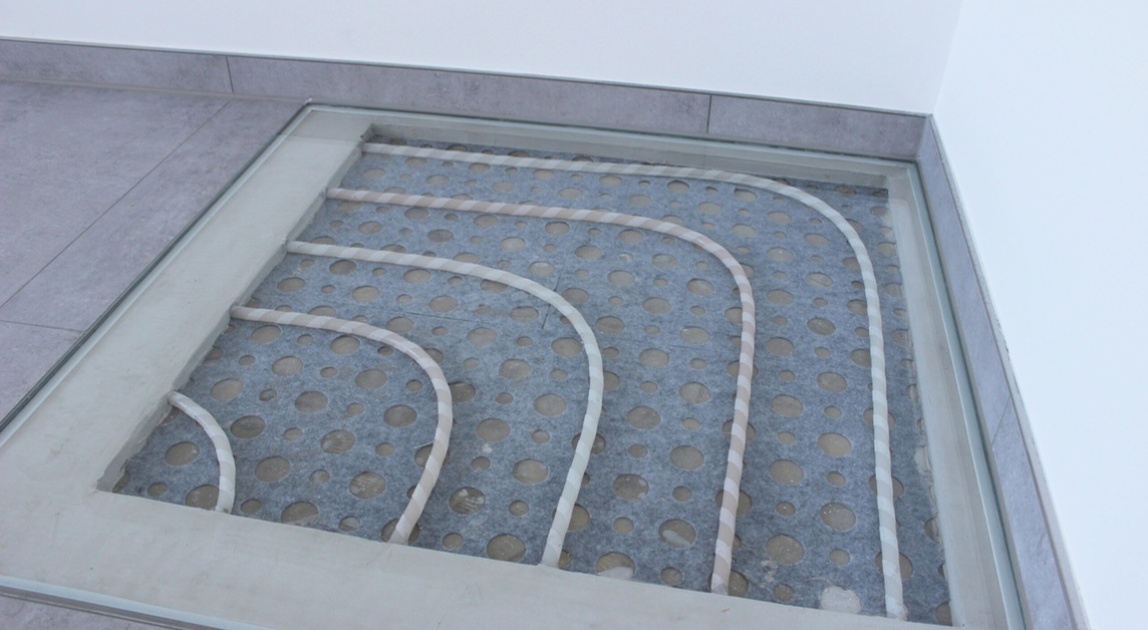

Ein Schaukasten veranschaulicht das Klettvlies, das direkt auf dem Bestandsestrich verlegt wurde. (Bild: Schütz GmbH & Co. KGaA, Selters)

Eine Luft-Wasser-Wärmepumpe wurde unter anderem zum Kühlen des Wassers für das Airconomy Kühlregister im Lüftungsgerät an der Außenwand angebracht, die zusätzlich auch für die Flächentemperierung genutzt wird. Jeder Raum und jedes System sind in der Wohnung separat regulierbar.

Eine auf dem Flachdach installierte Photovoltaikanlage ist ebenfalls eine Besonderheit des Showrooms, da sie in drei verschiedenen Ausrichtungsvarianten aufgebaut zur Anschauung dient. Insgesamt decken 28 Module, mit einer Leistung von 11,34 kWp und einem Speicher von 10,2 kWh den gesamten Strombedarf der Wohnung. Alles was an überschüssiger Energie anfällt wird ins Standortnetz eingespeist und unterstützt die Versorgung des Bürogebäudes und die der Produktion.

Weitere Informationen können per E-Mail an Schütz GmbH & Co. KGaA angefordert werden.
