Fränkische: Parkplatz-Entwässerung für Olympia-Gelände in Garching

(20.6.2024) Der Parkplatz der Olympia-Schießanlage in Garching bei München wurde umfassend saniert, um die häufigen Überschwemmungen auf der Fläche zu vermeiden und das Grundwasser zu schützen. Dazu setzte das Ingenieurbüro auf eine Versickerungslösung von Fränkische. Auf 5.255 m² kamen die unterirdischen Rigofill inspect Rigolenfüllkörper mit vorgeschalteten SediPipe level Reinigungsanlagen zum Einsatz.

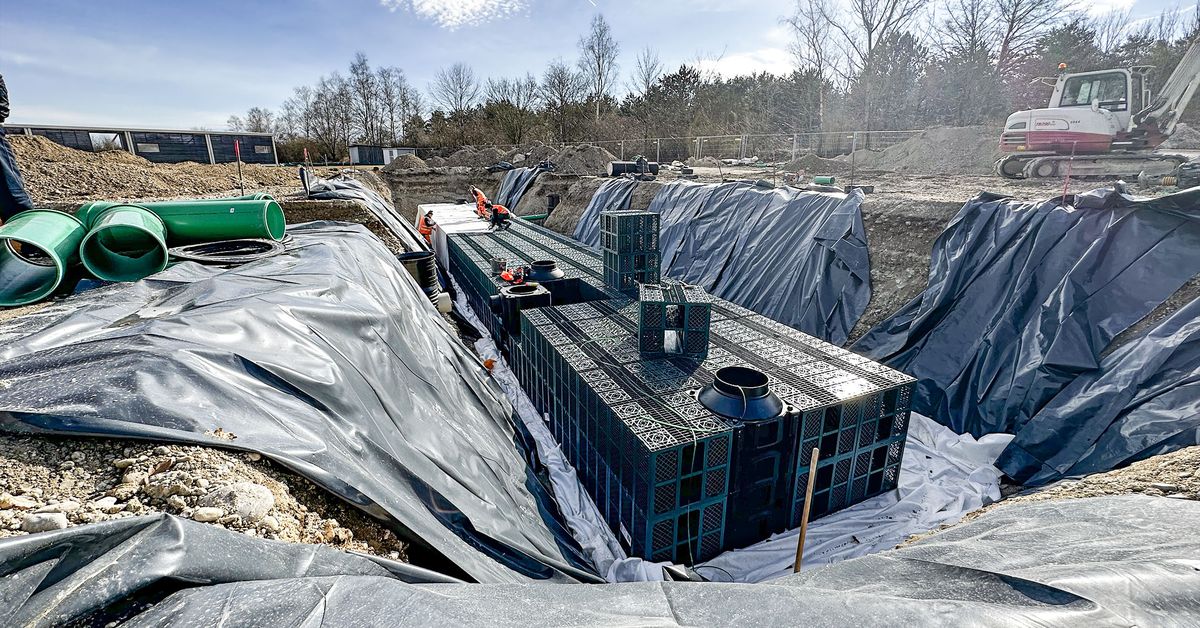

Die Rigofill inspect Blöcke in der Baugrube des Parkplatzes. (Bild: Fränkische)

Versickerungsanlage gegen Überflutungen

Die gesamte Parkfläche der Schießanlage war mit 25 bis 30 Jahre altem Kies bedeckt, der sich durch die permanente Reibung von Autoreifen stark verdichtet hatte. Dadurch konnte bei starkem Niederschlag das Wasser nicht mehr abfließen, wodurch ein Drittel des Parkplatzes regelmäßig überflutet wurde. Daher entschied sich das beauftragte Ingenieurbüro Wunderlich, eine Rigofill inspect Versickerungsanlage für Regenwasser von Fränkische zu installieren. Zwei vorgeschaltete SediPipe level Reinigungsanlagen schützen die Rigolen und das Grundwasser vor feinen Sedimenten und Verunreinigungen durch die Verkehrsflächen. Im Rahmen der Bauarbeiten erhielt die Kies-Parkfläche einen neuen Belag aus Asphalt und Rasenfugenpflaster sowie eine moderne Beleuchtung und Bepflanzung.

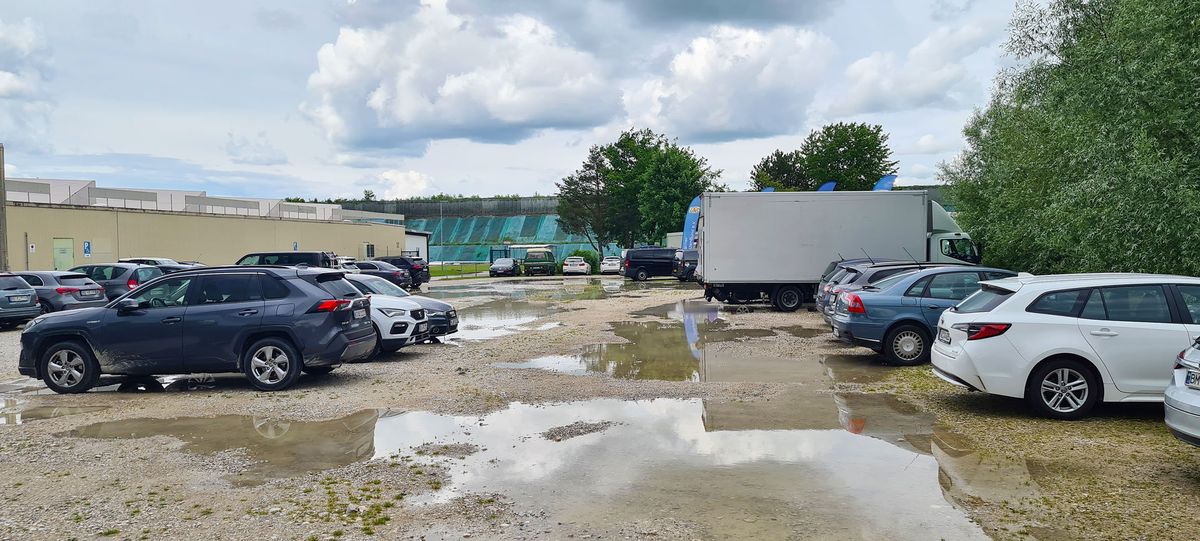

Der Parkplatz der Olympia-Schießanlage in Garching vor der Sanierung. (Bild: Fränkische)

Kontaminierter Boden verlangte effiziente Lösungen

Das Ingenieurbüro Wunderlich stand vor Herausforderungen aufgrund der Bodenkontaminierung auf dem ehemaligen Militärgelände. „Wir mussten bis zur gewachsenen Bodenschicht hinuntergraben, um das anfallende Niederschlagswasser in einem nicht kontaminierten Bereich versickern zu können”, erklärt Matthias Freund vom Ingenieurbüro Wunderlich. Aufgrund der unterschiedlichen Tiefe der Sohle, im nördlichen Bereich lag sie erst nach 2,50 m, während sie im Süden bereits nach 90 cm erreicht wurde, wählten die Fachleute den südlichen Abschnitt für die Installation der Versickerungsanlage aus. Während der Montage sicherten die Handwerker die Baugrube mit Folien wegen der Bodenbelastung ab.

Aufgrund der Bodenbeschaffenheit erwiesen sich die Rigofill inspect Blöcke mit einem Höhenraster von 660 mm als ideale Lösung für den Parkplatz. „Die unterirdischen Rigolenfüllkörper von Fränkische sind dreimal so speicherfähig wie eine traditionelle Kiesrigole. Zudem benötigen sie wesentlich weniger Erdaushub und Platz”, erklärt Matthias Freund. Der kompakte Speicherblock fängt 95% seines Volumens auf, was 401 Liter Wasser entspricht. Die grünen Blöcke sind für eine einfache Wartung und Inspektion kamerabefahrbar, auch im gefüllten Zustand. Um die Verkehrslasten sicher tragen zu können, ist Rigofill inspect statisch sehr belastbar bis SLW 60/HGV60.

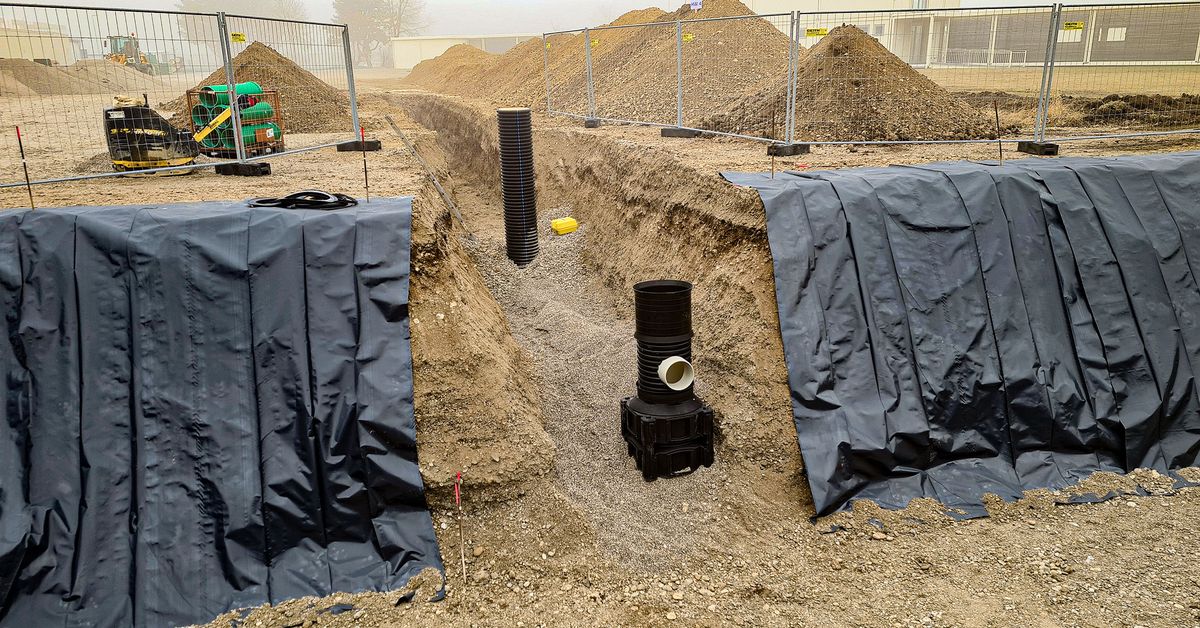

Einsatz der SediPipe level für den Grundwasserschutz. (Bild: Fränkische)

SediPipe level zum Schutz des Grundwassers

Um die Rigolen vor groben Feststoffen wie Schmutz, Schlamm und Sand zu schützen, kombinierte das Ingenieurbüro zwei Sedimentationsanlagen zur Versickerung. Diese Maßnahme diente auch dem Schutz des Grundwassers, da der Untergrund auf dem ehemaligen Militärgelände bereits kontaminiert war. Die kompakte Ausführung von SediPipe level von Fränkische erwies sich als passende Ergänzung. Die Regenwasserbehandlungsanlage umfasst einen Startschacht, eine 6 m lange Sedimentationsstrecke in DN 400 mit Strömungstrenner sowie einen Zielschacht mit Ablauf am Schachtaufsetzrohr. Durch die Zu- und Ablaufanordnung auf gleichem Höhenniveau konnte eine geringe Einbautiefe der Rigolen realisiert werden.

SediPipe level nutzt die patentierte Strömungstrenner-Technologie: Ein Gitter im unteren Rohrquerschnitt lenkt als Strömungstrenner den Wasserzufluss. Feststoffpartikel setzen sich in dem strömungsberuhigten Bereich unterhalb des Gitters ab und werden bei Regen nicht wieder aufgewirbelt. Dadurch gelangt das natürlich gereinigte Regenwasser in die Rigole.

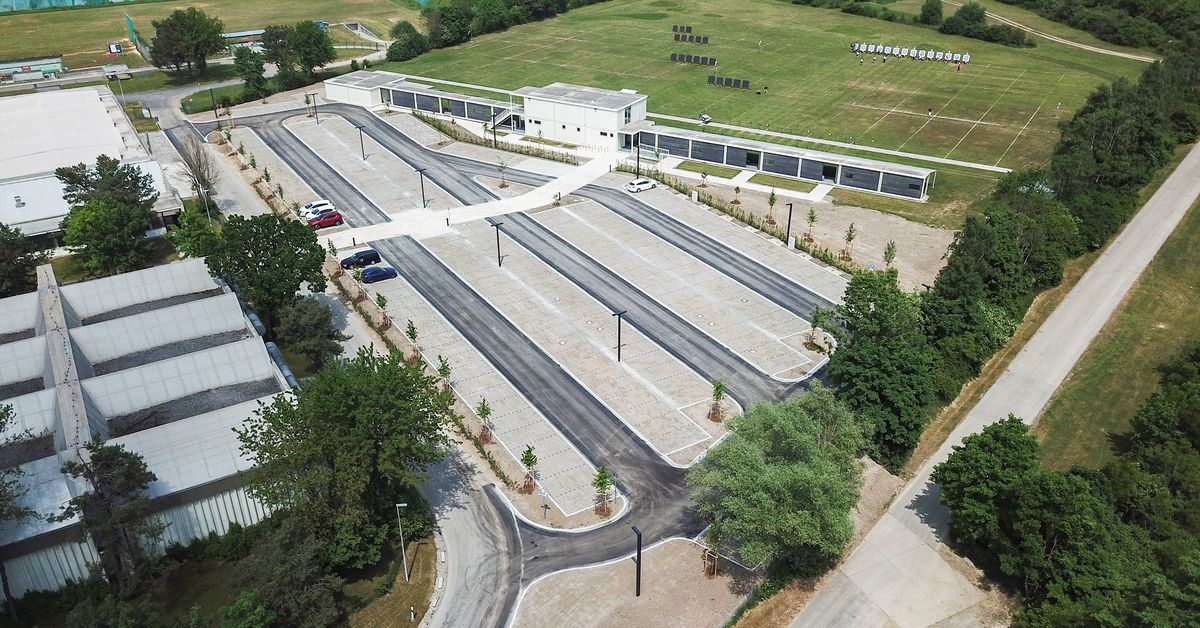

Der Parkplatz der Olympia-Schießanlage in Garching nach der Sanierung. (Bild: Fränkische)

Entwässerungsarbeiten nach neun Tagen abgeschlossen

Nach Abschluss der unterirdischen Arbeiten versiegelte das Bauunternehmen die Oberfläche des Parkplatzes. Die Parkflächen wurden abschließend mit Rasenfugenpflaster und die Wege mit Asphalt befestigt. Matthias Freund zieht zum Projektabschluss das Fazit: „Fränkische im Planungs- und Bauprozess vollumfänglich unterstützte, um gemeinsam mit dem Bauherrn ein perfektes Ergebnis zu erzielen”.
