Neuer Rothoblaas Verbinder „Alumega” mit ETA

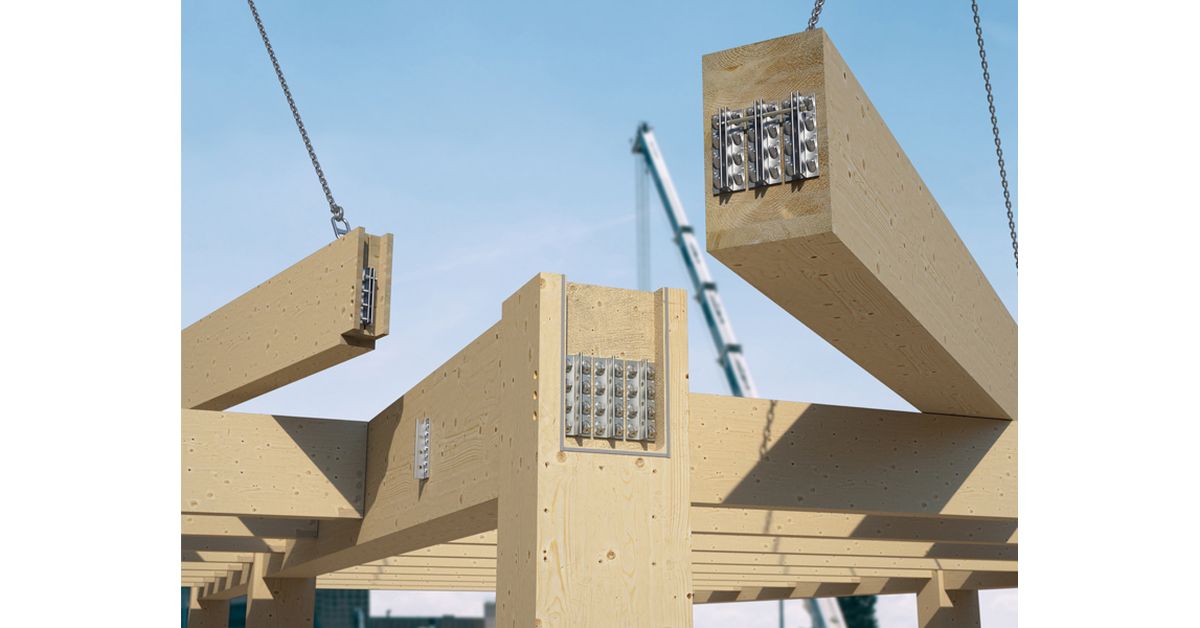

(11.6.2024) Rothoblaas hat einen leistungsfähigsten Verbinder für standardisierte Haupt-Nebenträger- und Pfosten-Träger-Verbindungen mit ETA-Zertifikat entwickelt. Der „Alumega” nimmt bis zu 690 kN vertikal wirkende Kraft auf. Mit einer Montageschablone lassen sich bis zu drei Verbinder nebeneinander anordnen, womit bis zu 2.070 kN aufgenommen werden können.
Die Geometrie des „Alumega” ermöglicht eine hohe Montagetoleranz, wobei in axialer Richtung bis zu 8 mm und in lateraler Richtung bis zu 3 mm aufgenommen werden können. Der verdeckte Verbinder wird in der Vorfertigung stirnseitig in eine eingefräste Tasche eingesetzt oder mit Vollgewindeschrauben diagonal verschraubt. Auf der Baustelle werden die Balken lediglich eingehängt und mit Stahlbolzen verbunden. Alle Verbindungen sind zerstörungsfrei wieder lösbar.
Schnee- und Windlasten sowie nutzungsbedingte dynamische Verkehrslasten verformen die Balken und haben bisher bei Pfosten-Träger-Verbindungen zu Zwängungen geführt. Die Langlöcher des „Alumega” wirken jedoch als strukturelle Scharnierverbindungen, die eine freie Drehung des Balkens an den Enden von bis zu 6° ermöglichen. Bei starken Lasteinwirkungen folgt der Verbinder der Drehung des Nebenträgers, wodurch kein Biegemoment auf den Hauptträger übertragen wird.
Modulare Standardanschlüsse erhöhen bei Pfosten-Träger-Konstruktionen die Wirtschaftlichkeit und reduzieren den Materialbedarf. Dies ermöglicht dem Tragwerksplaner, den jeweiligen Knotenpunkt optimal anzupassen und auszulasten.
Mit dem „Alumega” können Balken aus Brettschichtholz, LVL und LVL-Buche mit einem Querschnitt von 132 x 333 mm bis zu 280 x 2.000 mm verbunden werden. Neben Holz-Holz-Verbindungen sind auch Verbindungen von Holzelementen mit Beton- oder Stahlstützen möglich. Der „Alumega” besteht aus einem Hauptträgeranschluss und einem Nebenträgeranschluss und kann je nach Einbaugegebenheiten mit Vollgewindeschrauben oder geraden Verbindungsmitteln befestigt werden.
Weitere Informationen können per E-Mail an Rotho Blaas Deutschland GmbH angefordert werden.
