Außenwandkonstruktion erlaubt Bauausführung in Holzbauweise im Winter

(10.6.2024) In Lauda-Königshofen entstand in den Wintermonaten eine Seniorenresidenz mit 51 Wohneinheiten für betreutes Wohnen, Räumen für eine größere Wohngemeinschaft und Platz für 40 Gäste in der Tagespflege. Das „Haus Tauberblick” weist eine Nutzfläche von rund 5.500 m² auf. Die Errichtung der Außenwände erfolgte in weiten Teilen in Holzrahmenbauweise. Die Außenwandelemente wurden durch eine Beplankungslösung von Saint-Gobain Rigips ergänzt.

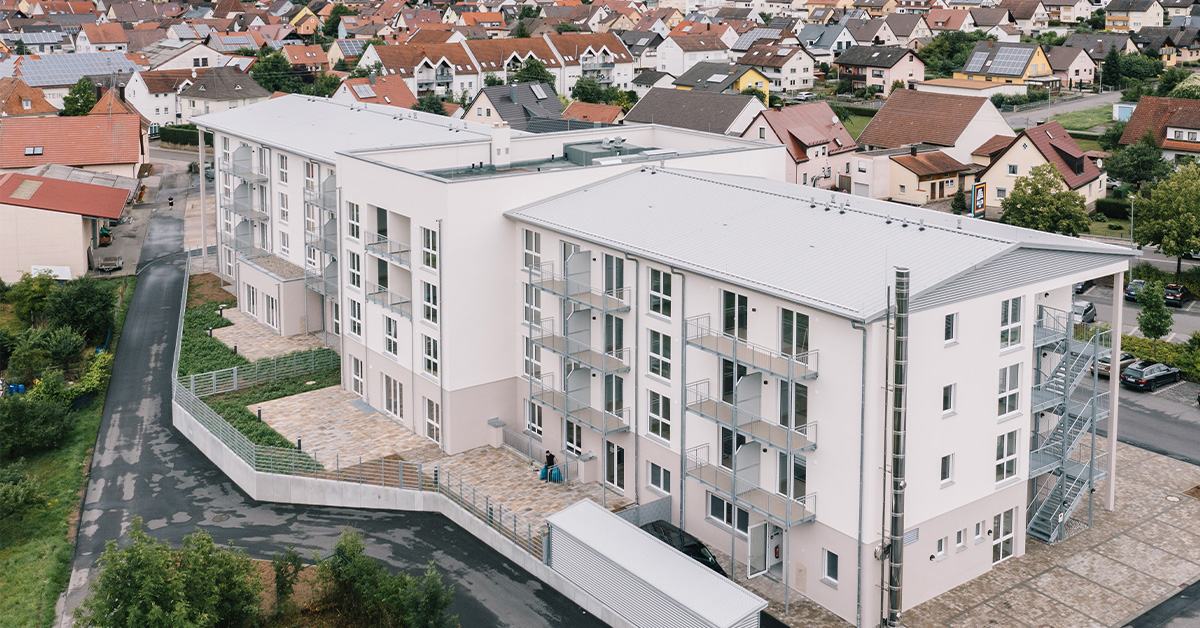

Die neue Seniorenresidenz „Haus Tauberblick”. (Foto: Marc Wiegelmann / SAINT-GOBAIN Rigips GmbH)

Konstruktionsweisen des „Haus Tauberblick”

Am Anfang der Bauarbeiten standen die Teilunterkellerung und die Errichtung des Erdgeschosses in Massivbauweise. Gedämmt wurde letzteres mit 160 mm starken weber.therm A200 Mineralwolle-Lamellen. Die tragenden Wände in den drei Obergeschossen wurden als Brettsperrholz-Massiv-Konstruktion ausgeführt.

„Alle Holzrahmenteile für die nichttragenden Außenwände haben wir in unserer Werkstatt vorgefertigt und dann zeitnah vor Ort aufgestellt”, erläutert Dipl.-Ing. (FH) und Brandschutzfachingenieur Andreas Hunnecke von der Aeckerle-Holzbau GmbH, die auch als Generalunternehmer maßgeblich für die Ausarbeitung des Brandschutzkonzeptes Verantwortung zeichnete.

Nichtbrennbare Beplankung

„Das ,Haus Tauberblick’ ist ein Gebäude der Gebäudeklasse 4. Neben der nichtbrennbaren Dämmebene hat der beteiligte Brandschutzsachverständige auch eine nichtbrennbare Oberfläche für die äußere Beplankung gefordert”, so Andreas Hunnecke.

Rigips Glasroc X stellt eine nichtbrennbare (Euroklasse A1), feuchteresistente Platte dar, die sich für die Bekleidung von Außendecken sowie Außenwänden in Holzbauweise eignet. Die Platten können gemäß ETA-21/0179 als mittragende und aussteifende Beplankung im Holzbau eingesetzt werden.

Aufbau der Außenwände von Innen nach Außen:

• Vorsatzschale für Installationen, wo erforderlich
• 15 mm Rigidur H Gipsfaserplatte
• 15 mm OSB-Platte
• 240 mm Ständerwerk mit Dämmung aus Steinwolle
• Rigips Glasroc X

Gemäß Brandschutzkonzept war die Feuerwiderstandsklasse F30-B gefordert. Mit der umgesetzten Konstruktion wird F90-B von außen und F30-B von innen erreicht.

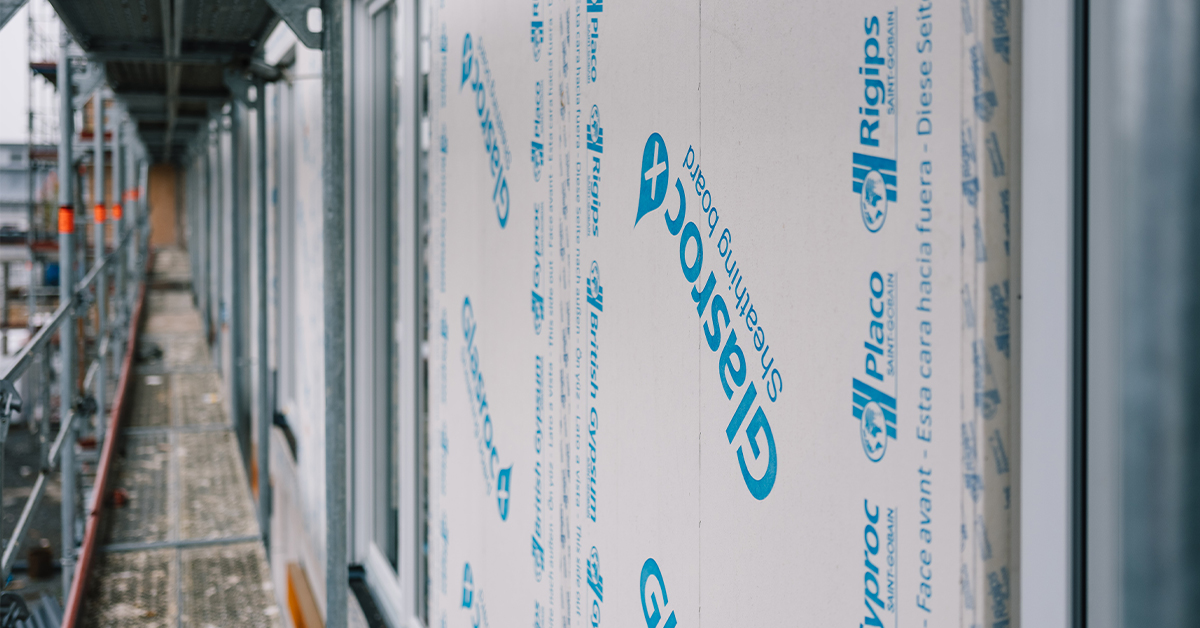

Beplankung der Außenwände mit Rigips Glasroc X. (Foto: Marc Wiegelmann / SAINT-GOBAIN Rigips GmbH)

Drei Monate zugesagte Witterungsbeständigkeit

„Die Außenwandarbeiten waren auf den Oktober und November 2022 terminiert. Eine Jahreszeit, die sich durch alles andere als stabile Wetterverhältnisse auszeichnet. […] Dank ihrer hohen Feuchteresistenz sind die Rigips Glasroc X Platten speziell für diese Anwendung entwickelt. Die Stöße haben wir direkt nach der Montage der Wandelemente mit dem zugehörigen Rigips Glasroc X Fugenband abgedichtet, sodass die geforderte Witterungsbeständigkeit von bis zu drei Monaten unmittelbar sichergestellt war.”

Hydrophiler Silikonharz-Oberputz

In den weiteren Arbeitsschritten wurden die Platten von Rigips mit einem Grundputz (weber.therm 300), einem Armierungsgewebe (weber.therm 310) sowie dem hydrophilen Silikonharz-Oberputz weber.pas AquaBalance 481 ausgestattet. Dieser kommt ohne biozide Filmkonservierung aus, ist witterungsbeständig und ermöglicht die Herstellung einer Korn-an-Korn-Struktur.

Bautafel

• Bauherr: U1Soluitions GmbH, Heidelberg
• Zimmererarbeiten/Generalunternehmen: Aeckerle-Holzbau GmbH, Lauda-Königshofen
• Rigips Techniker: Claas Loskamp
• Weber Anwendungstechniker: Uwe Renner

Weitere Informationen können per E-Mail an Saint-Gobain Rigips GmbH angefordert werden.
