Schalungs- und Gerüstkonzept für Düsseldorfer Hochbaukomplex Pandion Officehome Rise à la PERI
(29.5.2024) Ein neues Gebäudeensemble, in dem Arbeiten und Wohnen miteinander verbunden werden sollen, entsteht zwischen Medienhafen und Rheinufer in Düsseldorf. Das Pandion Next soll ein modernes Wohnumfeld in zentraler Lage bieten. Daneben soll ab 2025 das Pandion Officehome Rise insgesamt 35.000 m² Bürofläche zur Verfügung stehen.
Alles im Zeitplan

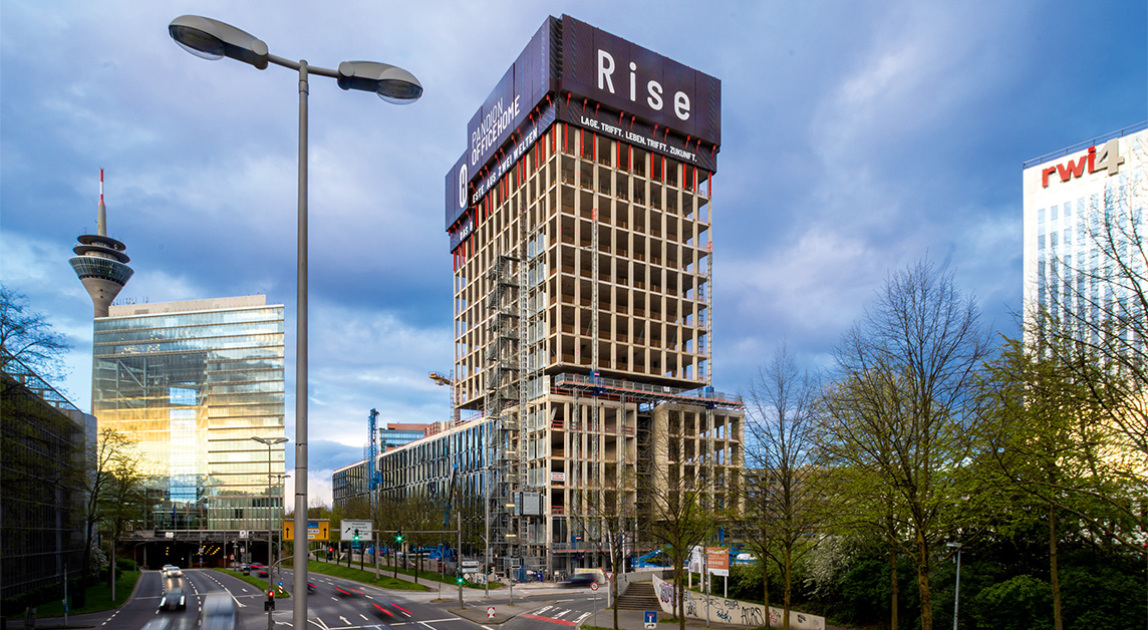

Das oberste der 17 Hochhausgeschosse befindet sich seit April 2024 in der Rohbaufertigstellung. Das Hochhaus ragt mit seinen rund 70 m Höhe an der Südseite des 6-geschossigen, dreiecksförmig angeordneten Riegelbauwerks empor, welches eine Glas-Aluminiumfassade erhalten wird. Die im August 2022 begonnen Bauarbeiten liegen somit im Zeitplan.
Für die Baustellenverantwortlichen der Ed. Züblin AG bedeutete die zentrale Innenstadtlage, dass die Ausführung der Bauarbeiten mit einer schwierigen Logistik und einem engen Baufeld nahezu ohne jegliche Montage- und Lagerfläche behaftet war. Die Rohbauarbeiten werden von den Peri Ingenieuren unterstützt, indem ihre Schalungs- und Gerüstlösungen auf die besonderen Erfordernisse vor Ort abgestimmt wurden.
Schutz in großer Höhe
Die jeweils im Bau befindlichen Rohbaugeschosse des Hochhauses wurden lückenlos umschlossen, um so auch während der Wintermonate mit wenig Beeinträchtigung weiterarbeiten und die knappe Bauzeitvorgabe einhalten zu können.

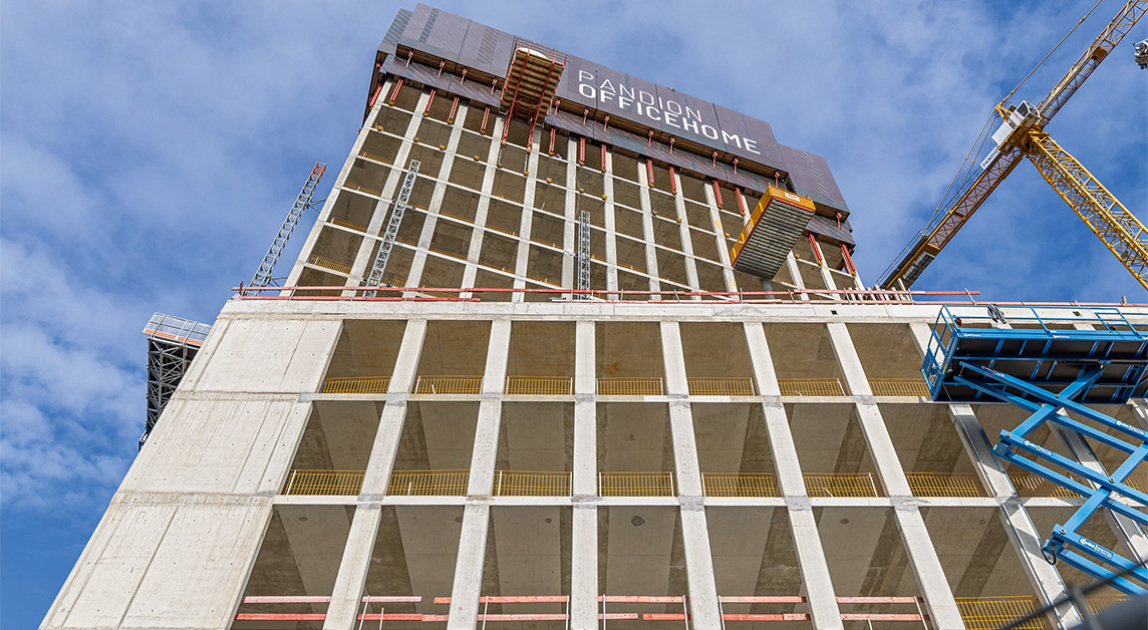

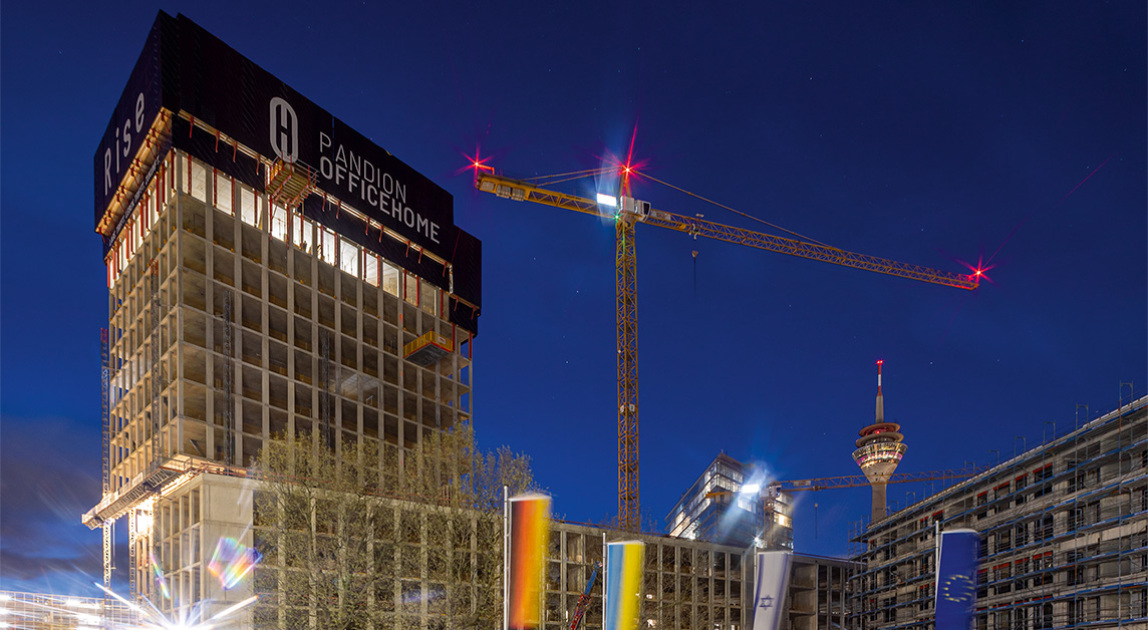

Die Einhausung mit der PERI Kletterschutzwand auf Basis des schienengeführten RCS Klettersystems schützte das Personal gleichermaßen vor Absturz und starkem Wind. Zudem wurde die Schutzwand als weithin sichtbare Werbefläche genutzt. Mithilfe einer mobilen Kletterhydraulik konnten die Schutzwandeinheiten unter Berücksichtigung der begrenzten Krankapazitäten kranunabhängig in die jeweils nächste Etage wandern.
Gemeinsam erarbeitete Projektlösungen
Der objektspezifische Einsatz und die Dimensionierung sind das Ergebnis einer gemeinsam erarbeiteten Vorplanung der Züblin und PERI Ingenieure. Die Höhe der Windschildeinheiten wurde z.B. mit 8,75 m so dimensioniert, dass damit sowohl die Regelgeschosshöhen von 3,65 m als auch die oberste Geschosshöhe mit 7,50 m abgedeckt waren. Auskragend montierte RCS MP Ausfahrbühnen sorgten zusätzlich für temporäre Lagerflächen und zum Umsetzen von Lasten. Der unterhalb der Kletterschutzwand umlaufend montierte Prokit Seitenschutz diente als zuverlässige Absturzsicherung der freien Deckenkanten in den fertiggestellten Rohbaugeschossen.

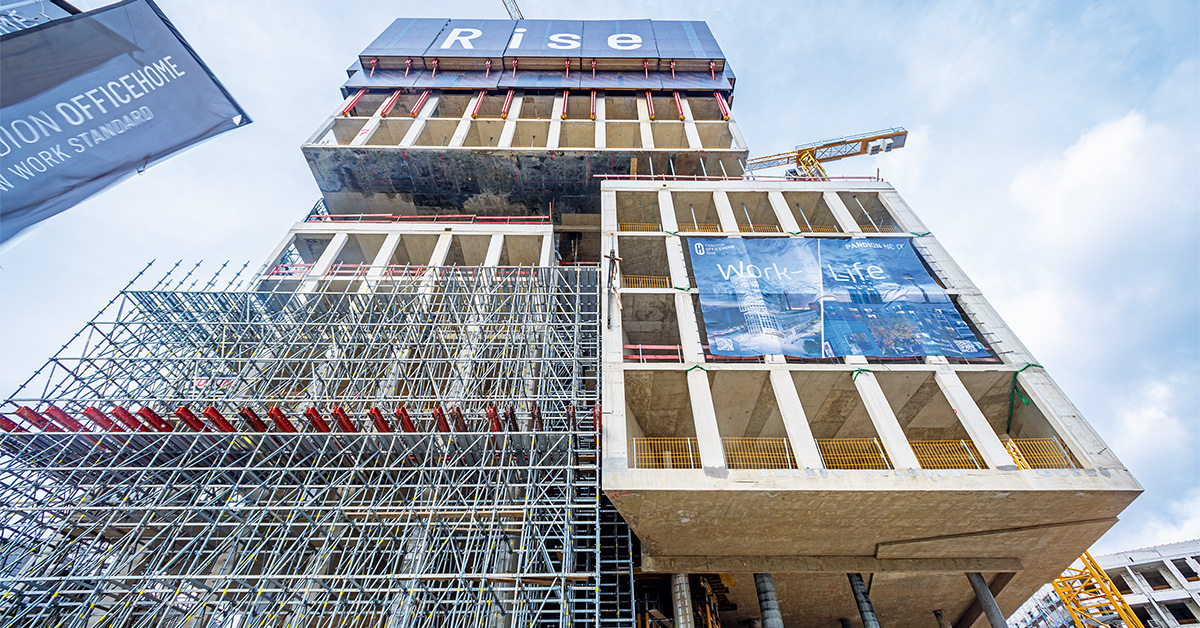

Die Konzeption der erforderlichen Unterstützungslösungen war ein weiterer Bestandteil der Schalungs- und Gerüstplanung. Ein 22,50 m hohes PERI Up Traggerüst trug die Lasten der südseitig auskragend angeordneten Hochhausgeschosse ab, bis ab dem 8. Obergeschoss die volle Eigentragfähigkeit des Bauwerks erreicht war. Eine 8 m hohe Durchstützung mit Multiprop Lasttürmen sorgte in den unteren Geschossen für eine ausreichende Stabilität während der unterschiedlichen Bauzustände.
Den sicheren Einsatz hierfür gewährleisteten statische Berechnungen für den Nachweis der Standsicherheit unter Berücksichtigung aller relevanten Normen und Vorschriften.
Umfassender Service
Von der Arbeitsvorbereitung bis hin zur Material-Rücklieferung wurde die Baustellenplanung und -abwicklung des Düsseldorfer Hochhauskomplexes in allen Phasen des Bauablaufs durch Peri Ingenieure unterstützt. Sie wurden bereits früh mit einbezogen und konzipierten gemeinsam mit den Züblin Ingenieuren unter Berücksichtigung aller Projektanforderungen einen sicheren und wirtschaftlichen Systemeinsatz.
Weitere Informationen können per E-Mail an PERI Vetrieb Deutschland GmbH & Co. KG Schalung Gerüst Engineering angefordert werden.
