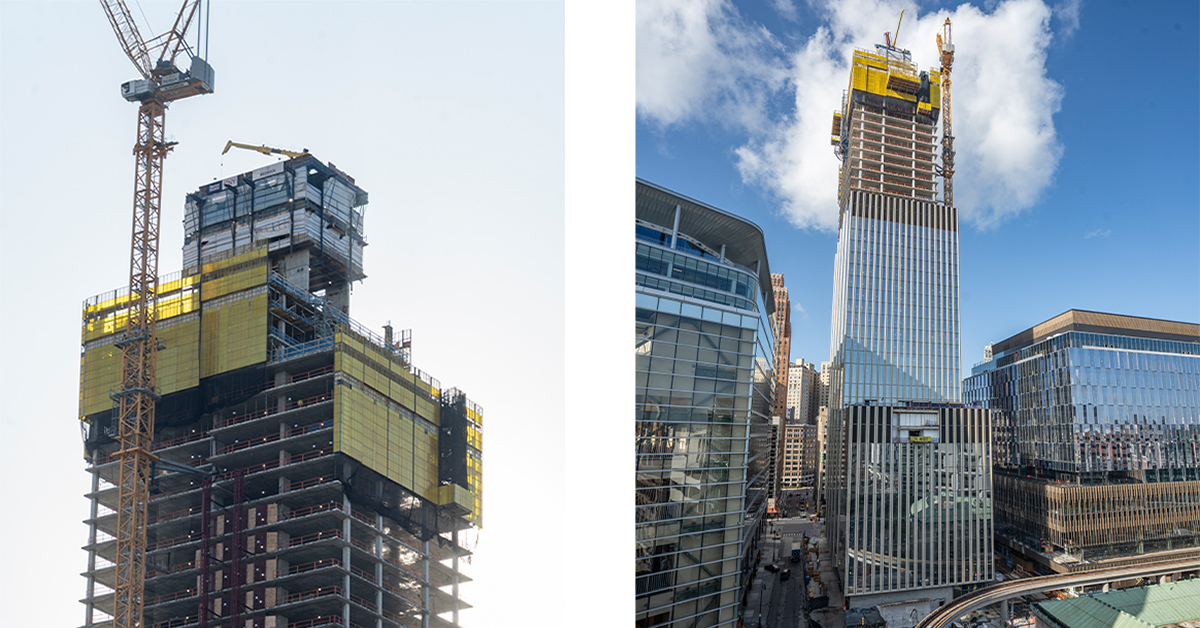

Selbstkletternde Schalungs- und Arbeitsplattformen beim Bau des Hudson’s Site Tower in Detroit
(29.5.2024) Für die Errichtung des Hudson’s Site Tower fungiert Doka als Komplettausstatter für Schalungslösungen. Zum Einsatz kamen Systemlösungen für selbstkletternde Schalungs- und Arbeitsplattformen und ein speziell angepasstes Tischhubsystem über sechs Stockwerke.
Hudson's Site ist ein gemischt genutztes Entwicklungsprojekt in der Innenstadt Detroits. Das Projekt umfasst neben dem 209 m hohen Hudson’s Site Tower ein 70 m hohes Mehrzweckgebäude. Die Gebäude sind durch eine nach oben offene Passage getrennt.
Selbstkletterndes Tischhubsystem überbrückte 21 m
Aufgrund enger Platzverhältnisse konzipierten Doka-Ingenieure ein selbstkletterndes Tischhubsystem (TLS) für das Heben der Deckenschalung über sechs Geschosse des Hudson's Site Towers, das insgesamt 21 m überbrückt. Auf herkömmliche Kranhübe zwischen den Etagenübergängen konnte somit verzichtet werden. Um Aufhängepunkte für die Klettersysteme des Kerns und der Decken zu analysieren sowie um mögliche Kollisionen auf der Baustelle frühzeitig zu erkennen, wurde das in Revit erstellte BIM-Modell von Doka eingesetzt.
Individualisierte Lösungen
Eine maßgeschneiderten Schalungslösung, bestehend aus der Trägerschalung Top 50 und dem Super Climber SCP, einer der schnellsten Selbstkletterschalungslösungen am US-Markt, ermöglichte die Ausführung des unregelmäßig geformten Kerns des Hochhauses. Ein Minikran, der auf der obersten Ebene des Super Climbers montiert war, unterstützte den Einbau der Stahleinlagen. Die durchschnittliche Taktzeit reduzierte sich von 7 auf 5 Tage. Ein integrierter Betonverteilermast beschleunigte das Betonieren des Kerns, der Decken und der Stützen. Für den Deckenrandschutz wurde ein selbstkletterndes Schutzschild Xclimb 60 mit integrierten Ablageflächen als Zusatzausrüstung konzipiert. Am 11. April 2024 erreichte der Tower seine endgültige (Rohbau-)Höhe.
Bautafel:
- Projekt: Hudson’s Site Tower
- Höhe: 208,7 m (685 ft.)
- Stockwerke: 49
- Entwickler: Bedrock
- Generalunternehmer: Barton Malow Companies
- Bauunternehmer für Beton: Downtown Concrete Partners (JV zwischen Barton Malow Concrete und The Colasanti Companies)
- Architekturbüro: SHoP Architekten
- Bauzeit: 2017-2024
Doka Dienstleistungen und Produkte:
- Doka-Dienstleistungen: DokaCAD 9 für AutoCAD, DokaCAD 9 für Revit, Doka-Manuals, Engineering und Vormontage
Doka-Produkte:
- Kern: Super Climber SCP, Trägerschalung Top 50 S
- Fassade: Schutzschild Xclimb 60 mit Ladeplattformen, selbstkletterndes Tischhubsystem
- Decken & Stützen: Dokamatic Tisch, 10k Unterstellung, SuperDek
- Wände & Säulen: Frami S Xlife
Weitere Informationen können per E-Mail an Deutsche Doka Schalungstechnik GmbH angefordert werden.
