DIBt-Zulassung für tragende Wärmedämmelemente Schöck Sconnex

(26.2.2024) Die tragenden Wärmedämmelemente Schöck Sconnex sollen für eine durchgängige Dämmebene sorgen. Auf Flankendämmung könnte dadurch verzichtet werden, so dass Wände und Stützen auch in Sichtbeton realisierbar sind. Nun liegt auch für Sconnex Typ W für Stahlbetonwände eine Zulassung vom Deutschen Institut für Bautechnik (DIBt) vor. Die Sconnex-Varianten Typ P und Typ W dämmen Stahlbetonstützen und -wände. Rund 40 % aller Wärmebrücken am Gebäude werden durch Wände und Stützen verursacht und sie sind für ca. 10 % der Heizenergieverluste.

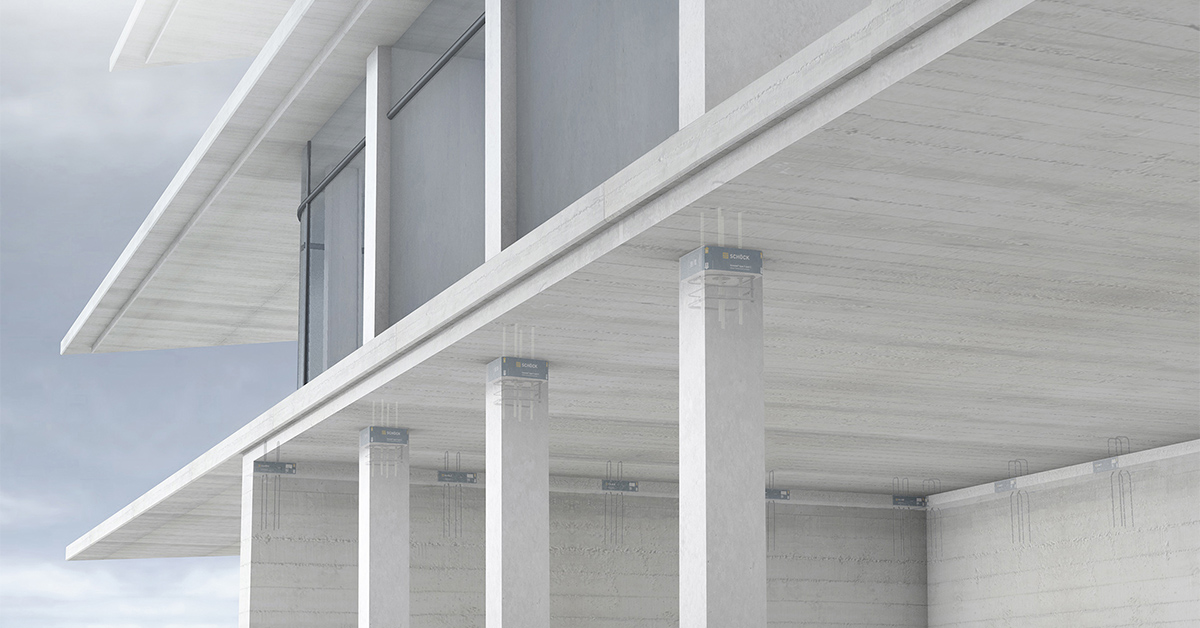

Mit Sconnex Typ P und Typ W lassen sich Wände und Stützen direkt und dauerhaft dämmen. (Bild: Schöck Bauteile GmbH)

Mit Sconnex kann auf den Einsatz von Flankendämmung verzichtet und Wände und schlanke Stützen können in Sichtbeton ausgeführt werden. Mit dem Entfall der Flankendämmung ergibt sich ein zusätzlicher Raumgewinn. Auch wird die Reparaturanfälligkeit durch beschädigtes Dämmmaterial reduziert.

Sconnex Typen

Das tragende Wärmedämmelement für Stahlbetonwände Sconnex Typ W überträgt je nach Tragstufe Normalkräfte (Druck- und Zugkräfte) sowie Querkräfte in Wandlängs- und -querrichtung bei gleichzeitiger Dämmleistung. Über die Anpassung der Elementabstände und die Wahl der entsprechenden Variante, können Planer die Lastdurchleitung optimal steuern. Zwischen den Sconnex Typ W Tragelementen wird eine Zwischendämmung angeordnet.

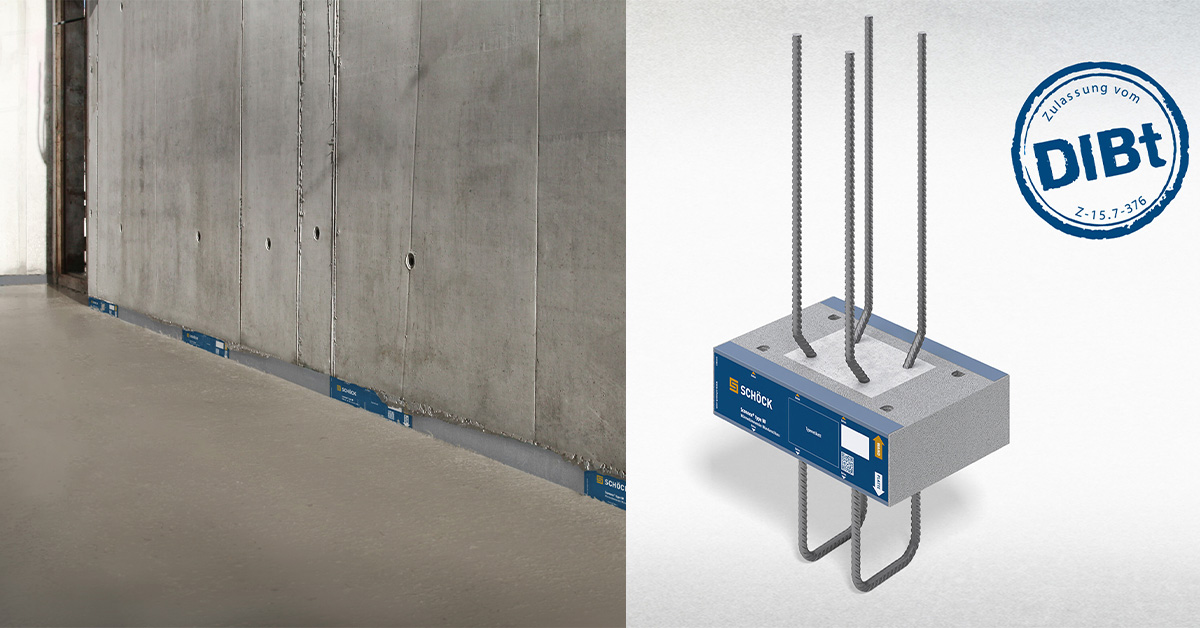

Sconnex Typ W trennt Wände thermisch direkt im Bauteil und ermöglicht so eine durchgehende Wärmedämmebene. (Bild: Schöck Bauteile GmbH)

Mit Sconnex Typ P können quadratische Stahlbetonstützen mit den Maßen 250 x 250 mm, 300 x 300 mm, 350 x 350 mm sowie 400 x 400 mm ausgeführt werden. Auch rechteckige Stützen in den Breiten von 250, 300, 350 und 400 mm und einem Verhältnis von Stützentiefe zu Stützenbreite bis 2:1 sind realisierbar. Es wird jeweils ein Sconnex Typ P Element mittig pro Stütze eingesetzt. Zur Produktfamilie gehört außerdem Sconnex Typ M zur Reduzierung von Wärmebrücken bei Mauerwerkswänden.

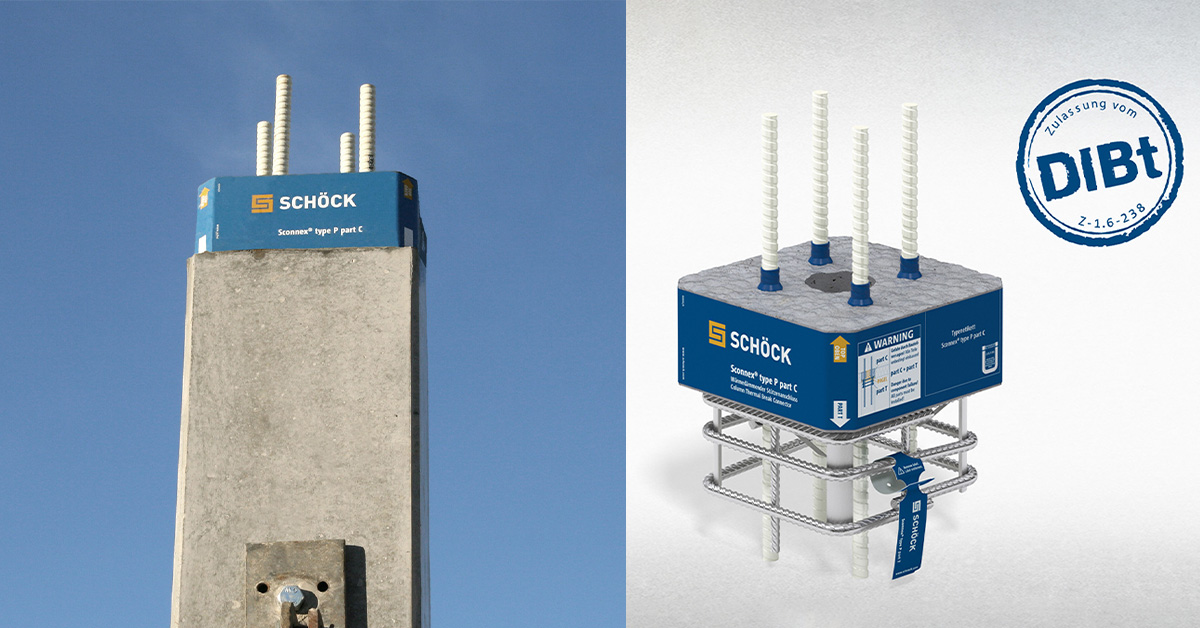

Sconnex Typ P zur thermischen Trennung von Stahlbetonstützen wird am Stützenkopf eingebaut. (Bild: Schöck Bauteile GmbH)

Zulassung durch das DIBt

Für Schöck Sconnex Typ P ist ein zuverlässiger Verwendbarkeitsnachweis durch die allgemeine bauaufsichtliche Zulassung Z-15.7-351 gegeben, ebenso für Schöck Sconnex Typ W-N und W-N-VH durch die allgemeine bauaufsichtliche Zulassung Z-15.7-376. Für die Varianten mit Übertragung von Zugkräften ist eine Anwendung nach Abklärung mit dem Tragwerksplaner oder einer Zustimmung im Einzelfall über das zuständige Landesbauamt möglich. Auch liegen Zertifizierungen durch das Passivhaus Institut vor.

Weitere Informationen können per E-Mail an Schöck Bauteile GmbH angefordert werden.
