Montageschiene Evatec Solar 450 im Einsatz

(21.12.2023) Auf dem Pultdach eines Einfamilienhauses im Bergischen Land kamen Evatec Solar 450 Montageschienen von Alwitra zur nachfolgenden Installation von PV-Modulen zum Einsatz (Evatec Solar siehe auch Baulinks-Beitrag vom 19.1.2022). Im Sommer 2023 wurde die Erneuerung des Satteldachs mit zwei Gauben und einem eingebundenen Zwerchdach eingeleitet. Die Durchführung dieser Renovierung erfolgte durch die regionale Firma Rosenlöcher Bedachungen GmbH aus Morsbach.

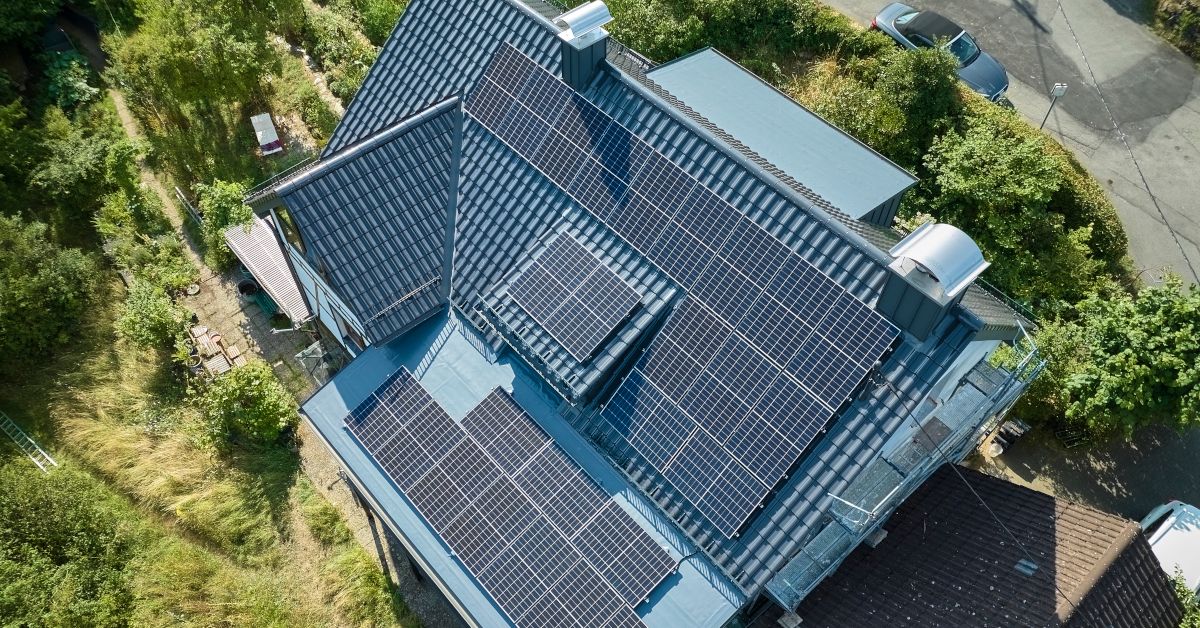

(Bild: Alwitra, Sven-Erik Tornow)

Dachsanierung

Vor der Installation der insgesamt 26 PV-Module erfolgte der Rückbau des bestehenden Dachs bis zur Tragkonstruktion. Im Anschluss erfolgte der Neuaufbau der Dachflächen mit einer 160 mm dicken Zwischensparrendämmung aus Mineralwolle, die um zusätzliche 40 mm Holzfaserdämmung in den Sparrenzwischenräumen ergänzt wurde. Auf die über den Sparren verlegte und luftdicht angeschlossene Dampfbremse folgt eine
zusätzliche Dämmschicht aus 100 mm dicken Holzfaserplatten. Die anschließend in die Sparren fixierte Konterlattung sichert die Aufsparrendämmung zusätzlich und schafft mit der auf die Deckung abgestimmten Traglattung den notwendigen Hinterlüftungsraum. Ein durchgefärbter Sanierungsziegel in graphitgrau dient als Deckmaterial für die Steildachflächen.

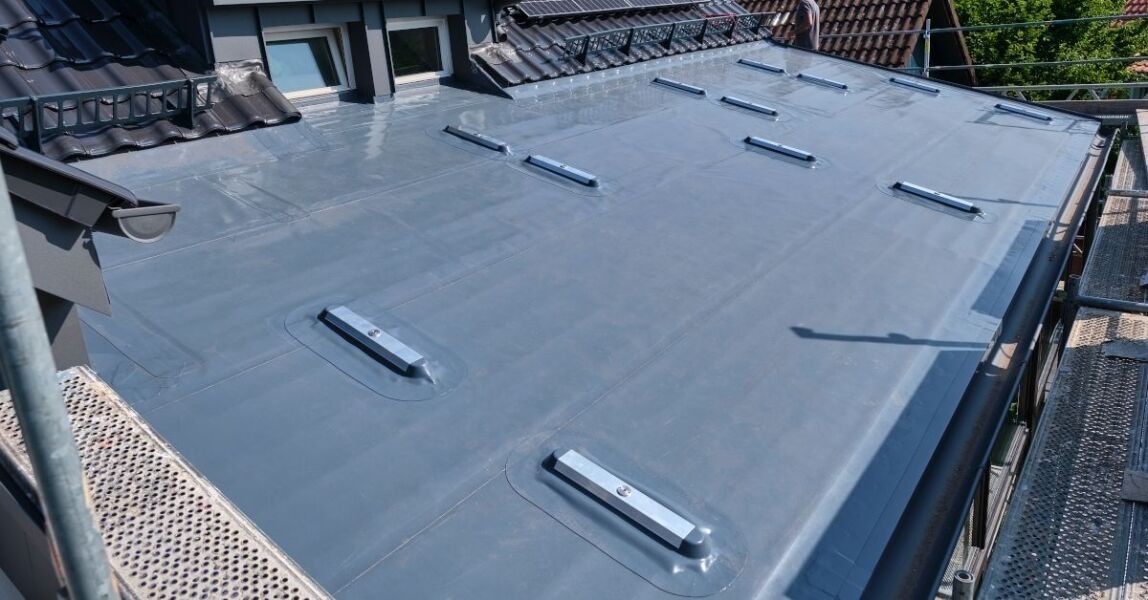

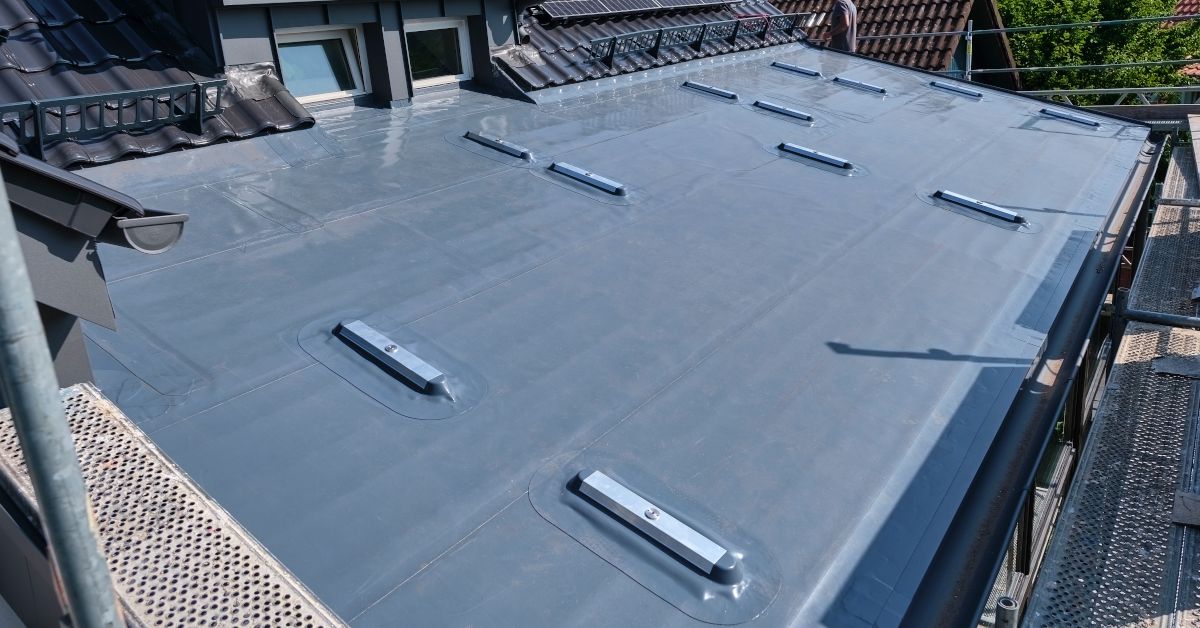

Alle Montageschienen sind verlegt und verschweißt. Bei der nachfolgenden Installation der PV-Module erfolgt kein Eingriff mehr in die Dachabdichtung. (Bild: Alwitra, Sven-Erik Tornow)

Abdichtung des Dachs

Das straßenseitige Gaubendach sowie das flach geneigte Pultdach des direkt in die Gebäuderückseite integrierten Wintergartens wurden ebenfalls neu abgedichtet. Hier kam die Dachbahn Evalon VG von alwitra zum Einsatz mit der homogenen Dichtschicht, Hochpolymerlegierung aus Ethylen-Vinyl-Acetat-Terpolymer (EVA) und Polyvinylchlorid (PVC).

Systemzubehör für die PV-Installationen

Die Montageeinheit wird vormontiert und verlegefertig geliefert. Sie setzt sich zusammen aus einem Dämmstoffkern, einer Aluminium-Tragschiene, einem Evalon- oder Evalastic-Formteil zur Abdichtung, einem Aluminium-Deckprofil sowie einem Sonderformteil aus Edelstahl. Dieses nimmt den ebenfalls mitgelieferten Rapid-Systemverbinder der Schletter Solar GmbH auf. Die Schiene wird mit Dachbauschrauben befestigt, die von oben durch die vorhandene Dachabdichtung in die Tragschale verschraubt werden. Nachfolgend ist lediglich das materialhomogene Formteil mit der Flächenabdichtung zu verschweißen. Abhebende und schiebende Kräfte, die üblicherweise auftreten, werden sicher durch die mechanische Verankerung in die Tragschicht abgeleitet.
