Gastronomie-Überdachung in Windlastzone 4 von TS Aluminium

(19.12.2023) Das Flachdach für die Terrasse des Restaurants „Panorama” im Erdgeschoss bietet Schutz vor den wechselhaften und stürmischen Wetterbedingungen an der Nordsee. Der Sommergarten, gefertigt aus Aluminium, ermöglicht durch großflächige Glaselemente, die sich an drei Seiten öffnen lassen, einen uneingeschränkten Blick auf das Wasser. Das freistehende Dach, mit einer Breite von 14 m und einer Tiefe von 8,50 m, ragt unter dem Vorsprung einer Gebäudeecke hervor und ist in der Sohle fest mit dem Gebäude verbunden.

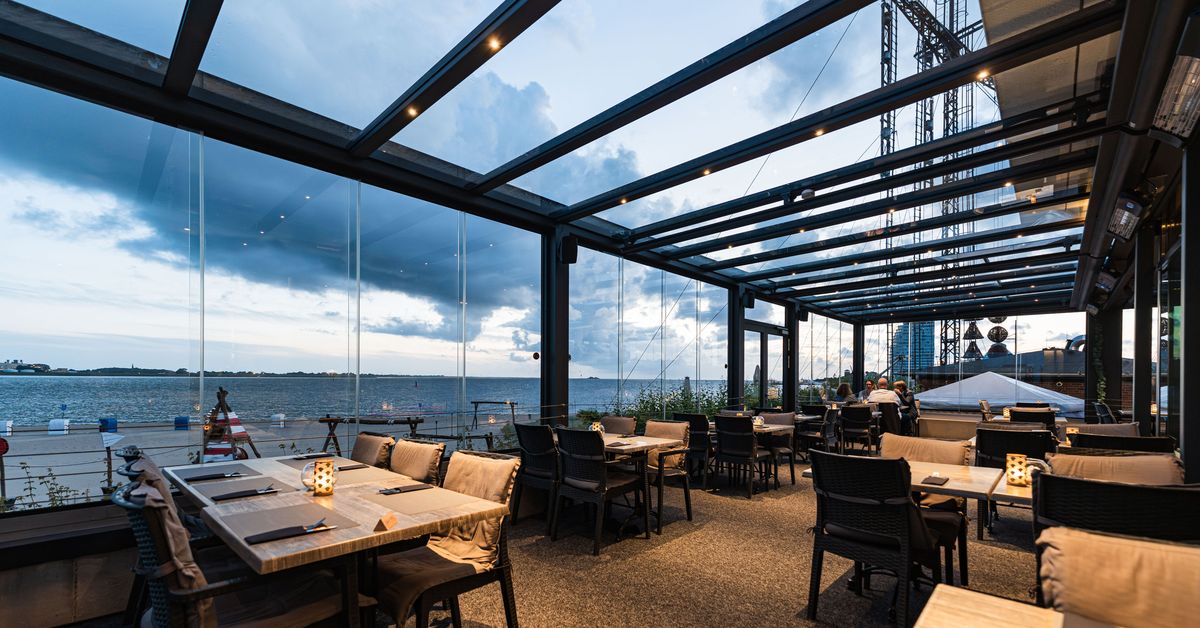

Der 14 m breite Sommergarten trotzt den Belastungen der Windlastzone 4. (Bild: TS-Aluminium-Profilsysteme GmbH & Co. KG)

Mehr Glas - Mehr Aussicht

Bei der Realisierung vertraute die Montagefirma Mahrenholz GmbH & Co. KG auf Profilsysteme von TS-Aluminium. Zusätzlich zur Hauptstatik des Flachdachs kamen an der Eingangsseite die Serie 46 und an den Glaswänden die Serie 16 zum Einsatz. Die verwendeten Scheiben müssen den Windlasten standhalten, wobei im Dach 12 mm dickes Verbundsicherheitsglas verbaut wurde. Die Schiebeelemente sind mit ESG Einscheibensicherheitsglas mit einer Dicke von 10 mm ausgestattet. Für die Aluminium-Elemente wurde 10 mm dickes VSG verwendet.

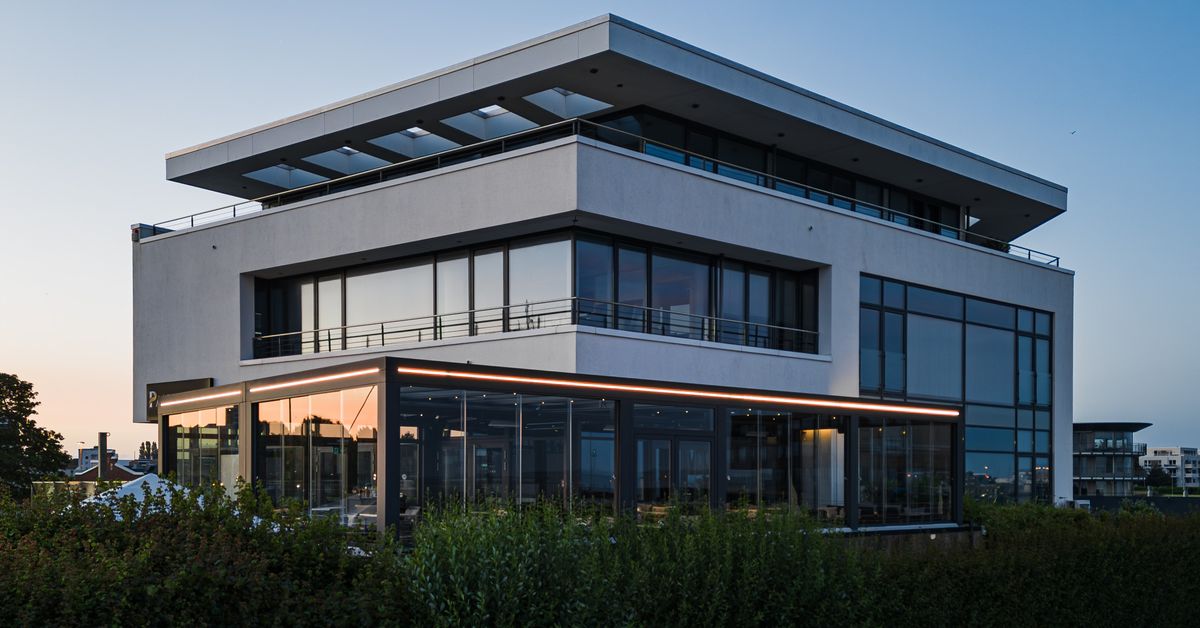

Außen lädt eine Stripe-Beleuchtung in der Blende zum Verweilen ein. (Bild: TS-Aluminium-Profilsysteme GmbH & Co. KG)

Weder am Strand noch auf dem Deich konnte ein Kran für die Lasten der Aluminium-Elemente und Scheiben positioniert werden. Daher wurden bis zu zehn Monteure eingesetzt, um beispielsweise die großen Sicherheitsscheiben manuell zu platzieren. Insgesamt umfassen die Glasflächen etwa 90 m².

Die Konstruktion ist mit einer Unterdach-Markise ausgestattet. Die drei Bahnen, mit Breiten von 4-5 m, lassen sich per Fernbedienung steuern. Im Winter sorgen unter dem Dach angebrachte Heizstrahler für Wärme und für die Abendstunden sind innen dimmbare LED-Strahler unter dem Dach positioniert.

Weitere Informationen können per E-Mail an TS-Aluminium angefordert werden.
