Drei illbruck-Systeme für die Vorwandmontage in der Dämmebene: Pro, Smart, Board

(6.7.2023) Bereits 2012 führte illbruck als Pionier im Bereich der Vorwandmontage das kleberbasierte Vorwandmontage-System Pro ein. Darauf folgte das geschraubte System Smart, und neuerdings steht mit dem Board-System eine Lösung für schmale Fassadengeometrien parat.

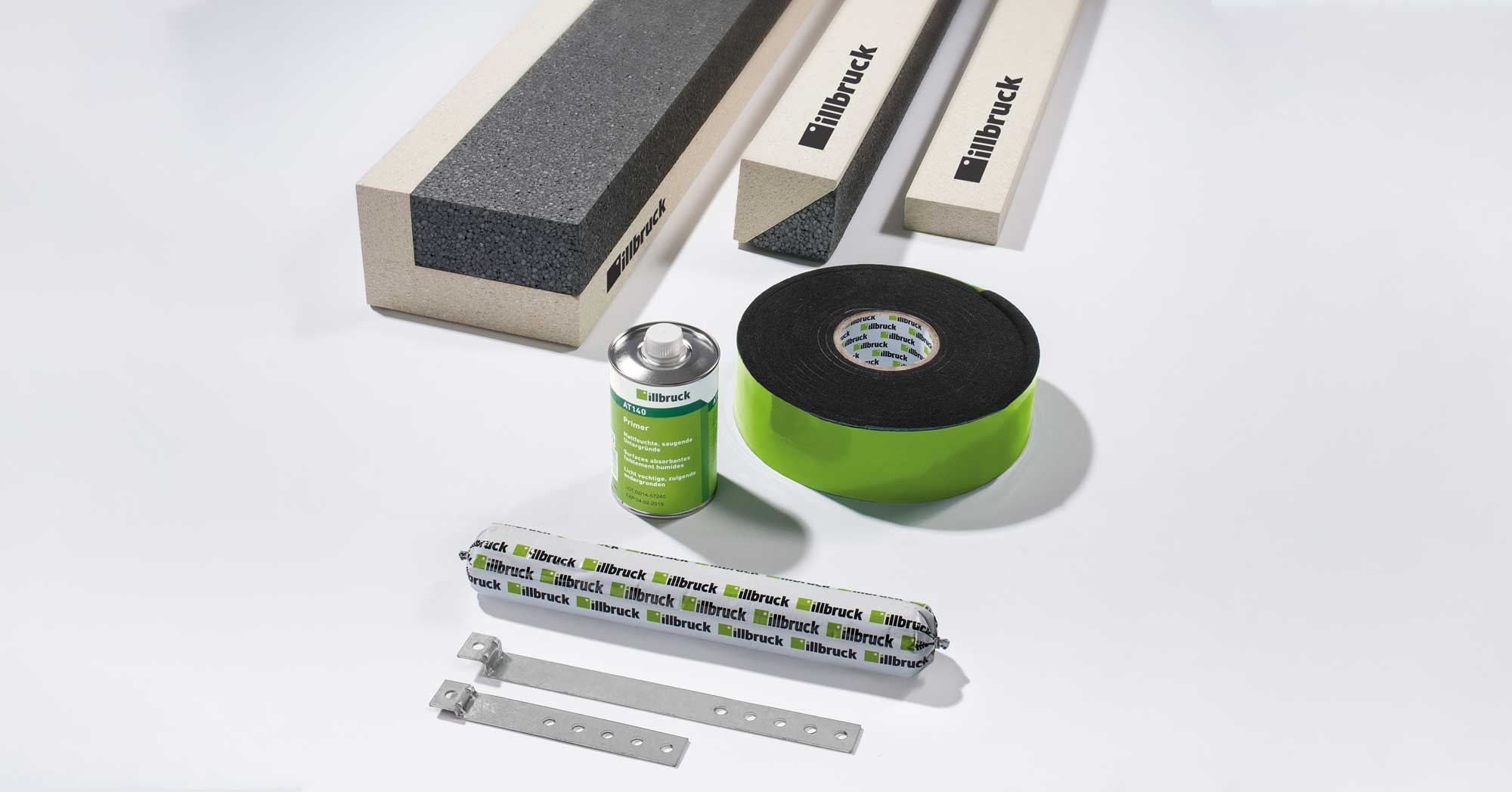

Die Systemkomponenten des SY001 Vorwandmontage-System Pro (Bild: Tremco CPG Germany GmbH)

SY001 Vorwandmontage-System Pro

Das SY001 Pro (siehe auch Baulinks-Beitrag vom 30.3.2012) ist die erste und bislang einzige vom ift Rosenheim zertifizierte kleberbasierte Fenster-Vorwandmontagelösung mit einer Tragkraft von bis zu 870 kg/m und in Bezug auf Einbruchhemmung klassifiziert bis RC3. Die drei Zargentypen mit acht Ausladungen von 35 bis 200 mm für die Vorwandmontage von Fenstern und Türen werden mit dem SP340 Soforthaft-Kleber an die tragende Wand verklebt. Alle anfallenden Kräfte wie Windlasten, Eigengewicht und Nutzlasten werden so linear auf die tragende Wand übertragen. Dies ermöglicht insgesamt viel höhere Lastenübertragungen als bei rein geschraubten Systemen. Ist eine Absturzsicherung gefordert, sind immer Zusatzbauteile aus Metall – in dem Fall die illbruck FX760 Absturzsicherungslasche – notwendig.
Für den objektbezogenen Check bietet illbruck auf seiner Webseite das Statiktool. Im Zweifelsfalle unterstützt das illbruck Planungsteam gerne bei der Vorbemessung.

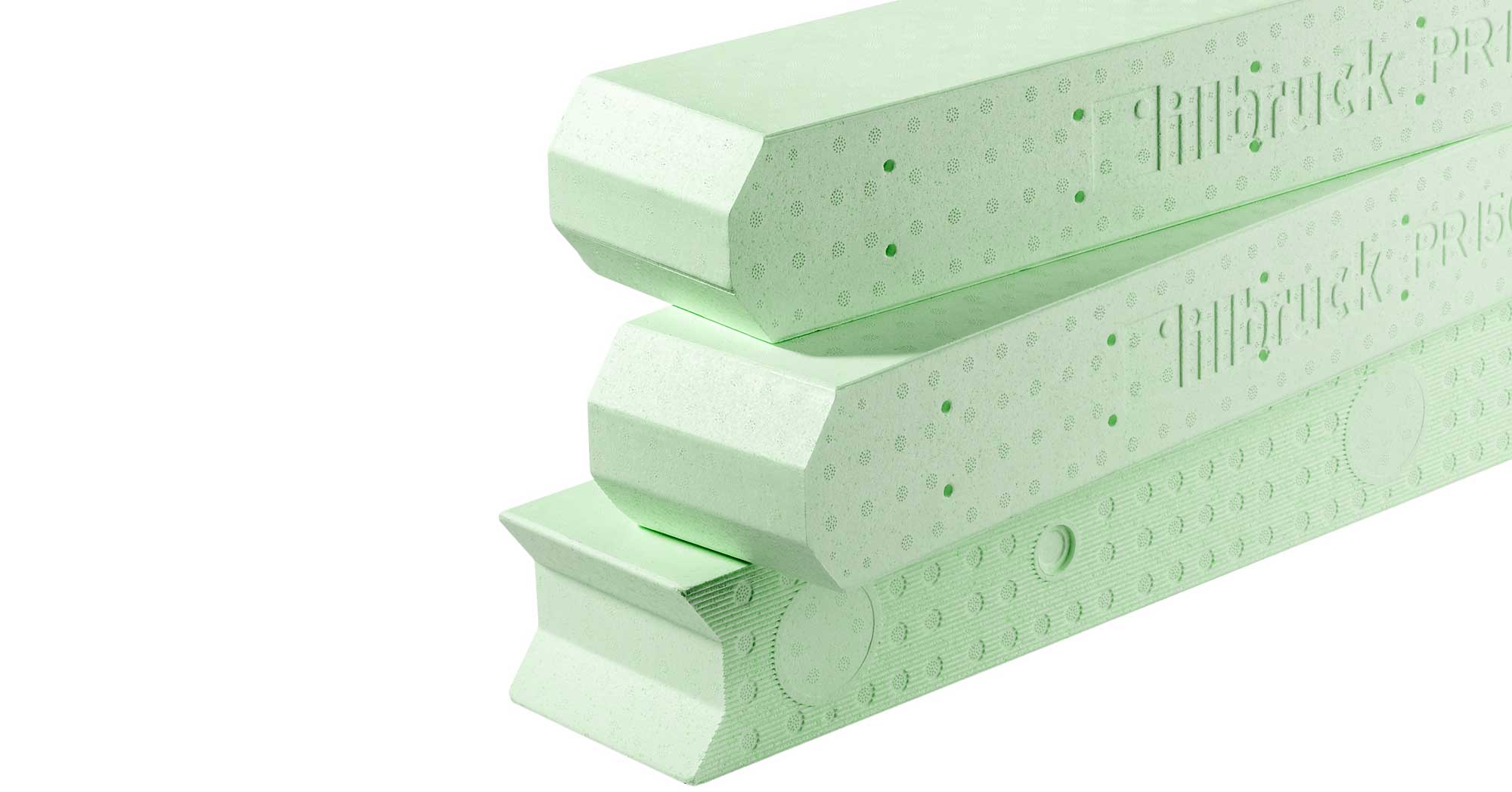

Das tragende Element des SY002 Vorwandmontage-Systems Smart sind die grünen PR150 Fenstermontage-Riegel aus hochdichtem Polystyrol. (Bild: Tremco CPG Germany GmbH)

SY002 Vorwandmontage-System Smart

Das System SY002 Smart (siehe Baulinks-Beitrag vom 15.12.2022) mit den PR150 Fenstermontage-Riegeln aus Polystyrol-Hartschaum zeichnet sich durch die leichte Verarbeitung aus: Vorgegebene Bohr- und Schraubmarkierungen in praktischen Schritten von zehn Zentimetern, die gleichzeitig einen sicheren Randabstand zur vorderen Bauteilöffnungskante gewährleisten, machen ständiges Nachmessen und zeitaufwendiges Vorbohren der Riegel überflüssig und verkürzen deutlich die Vorbereitungszeit. Dank der rechtwinkligen Kontur lassen sich Bauteile oder Baustoffe nachfolgende Gewerke wie z.B. Wärmedämmung schnell anarbeiten.

Die sehr gut dämmenden PR150 Fenstermontage-Riegel geben mit ihren robusten Pfeil-Stoßverbindungen eindeutig die Montagerichtung der einzelnen Riegel vor und gewährleisten in Kombination mit dem illbruck SP351 Secure Window Adhesive (Fenstermontage-Kleber) auf Hybridbasis eine kraftschlüssige und luftdichte Verklebung. Das illbruck SY002 Vorwandmontage-System Smart erfüllt alle anerkannten Regeln der Technik mit entsprechenden Prüfungen – sämtliche Anforderungen hinsichtlich Statik, Einbruch- und Schallschutz, Luftdichtheit und Absturzsicherheit sind somit erfüllt. Für eine lückenlose Nachverfolgung verfügt jeder Riegel über eine eigene Chargen-Nummer.

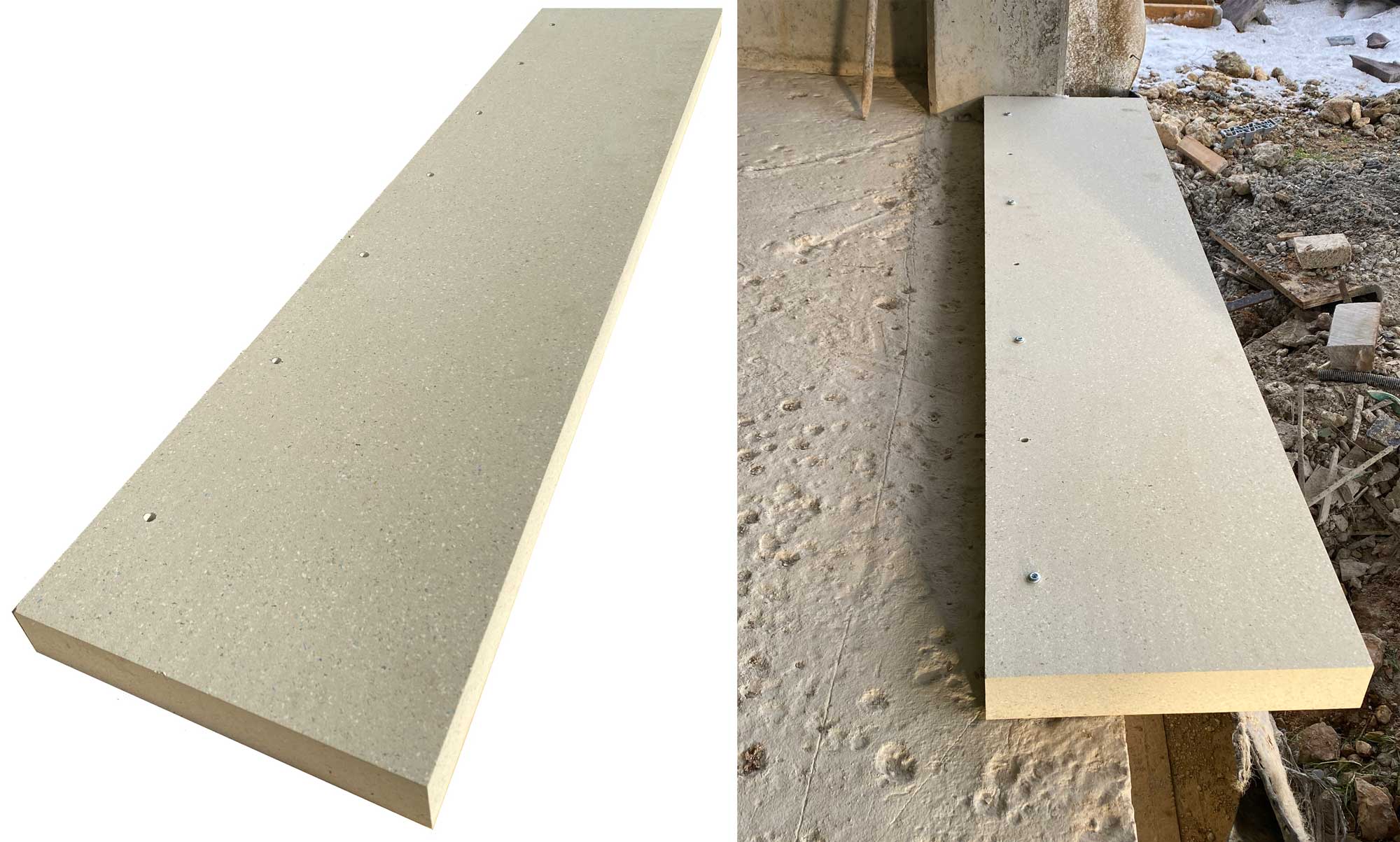

Die biegesteifen Boards des illbruck SY003 Systems bestehen aus PU-Recyclat und werden mit Fenstermontage-Kleber auf dem Rohboden in der Bauteilöffnung verklebt und dann verschraubt. (Bild: Tremco CPG Germany GmbH)

SY003 Vorwandmontage-System Board

Manche Fassadengeometrien bieten an einigen Stellen keinen Platz für Vorwandmontagezargen oder Konsolen an der Fassade. Insbesondere wenn Brandriegel oder Isokörbe unterhalb von Fenster- und Türelementen verbaut sind. Für solche Situationen bietet sich das neue biegesteife und wärmedämmende SY003 Board aus PU-Rezyklat an. Insbesondere ist es als tragendes Bauteil für Balkontüren perfekt geeignet. Die Boards werden mit dem Hybridklebstoff SP351 Secure Window Adhesive, ein Fenstermontage-Kleber, auf dem tragenden Geschossboden in der Bauteilöffnung verklebt und verschraubt. Alle anfallenden Kräfte wie Windlasten, Eigengewicht und Nutzlasten werden so linear auf/ in das tragende Bauteil übertragen. Dies ermöglicht insgesamt viel höhere Lasteintragungen als bei rein geschraubten Systemen. Der Kleber dient zusätzlich als Luftdichtigkeitsebene. Wichtig: Isokörbe, Brandriegel und WDVS dürfen statisch nicht belastet werden. SY003 überbrückt diese einfach. Mit einem maximalen Überstand von 200 mm sind bündige, seitliche Anschlüsse zu den beiden anderen illbruck Vorwandmontagesystemen möglich.

Weitere Informationen können per E-Mail an Tremco CPG Germany GmbH angefordert werden.
