Fenster-Vorwandmontagesystem Vekafast von Veka zur Vorfertigung im Betrieb

(4.7.2023) Die Vorbauzarge Vekafast verbindet eine effiziente Verarbeitung mit einer beschleunigten und sicheren Fenstermontage. Entwickelt hat Veka das neue System mit zwei Partnern aus dem Bereich serielles Bauen/Modulbau. Sie wünschten sich eine vollständige und abgestimmte Systemlösung für die Vorwandmontage von Fenster- und Türelementen an Betonfertigteilwänden, wobei die Bereiche Sichtschutz, Lüftung, Befestigung, Montage Absturzsicherung und Einbruchschutz komplett aus einer Hand kommen sollten.
Mit Vekafast lassen sich alle Komponenten einfach und wirtschaftlich montieren. Hilfreich waren bei der Entwicklung des Systems auch die Erkenntnisse aus der ift-Projektstudie „2-stufige Fenstermontage mit Vorab-Montagezargen“, an der sich der Kunststofffenstersystemgeber beteiligte. Um eine maximale Effizienz zu erreichen, kooperiert Veka mit den Spezialanbietern Otto-Chemie als Experte für hochwertige Kleb- und Dichtstofflösungen und SFS intec als Partner für die mechanische Befestigung. Die Einsatzbandbreite für die neue Vorwandmontagezarge reicht vom Beton-Fertigteilbau über das Fertighaussegment und den Objektbau bis hin zum Ein- und Mehrfamilienhaus.

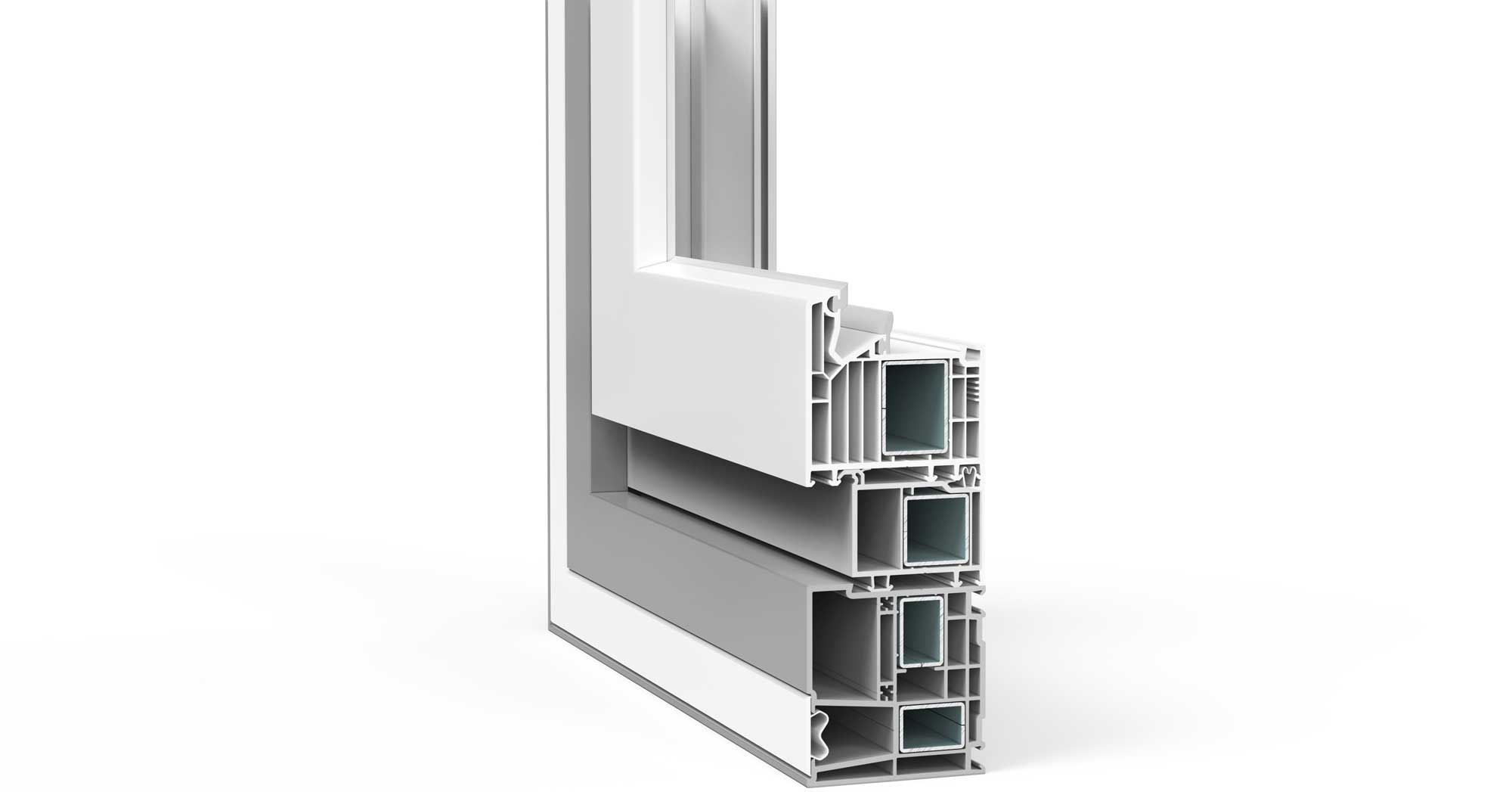

Das neue Vorwandmontagesystem Vekafast ermöglicht die schnelle und sichere Montage von Fenstern und Fenstertüren in der Dämmebene der Gebäudehülle (Bild: Veka)

Herstellung auf bestehenden Maschinen

Vekafast besteht aus verschweißbaren PVC-Profilen mit zwei integrierten Stahlverstärkungen. Insbesondere die Verschweißbarkeit bietet Fensterbauern einen enormen Vorteil, denn sie können die Elemente passgenau im Zuge der Fensterherstellung im Betrieb produzieren. Die Herstellung ähnelt dabei der eines Blendrahmens. Die Verschweißung des kompletten Rahmens auf Gehrung, das Verputzen und auch das Einbringen der Bohrungen für die Befestigung von Zarge und Fensterelement können wirtschaftlich und zeitsparend auf herkömmlichen Maschinen erfolgen. Der so erzielbare hohe Vorfertigungsgrad ermöglicht eine schnelle und reibungslose Montage auf der Baustelle. Falls notwendig, kann die Zarge auch auf der Baustelle auf Stoß zugeschnitten und über integrierte Schraubkanäle im Eckbereich miteinander verbunden werden. Je nach Situation vor Ort kann die Vorwandmontagezarge gleich als Kompletteinheit mit Fenster oder getrennt in zwei Arbeitsgängen montiert werden.

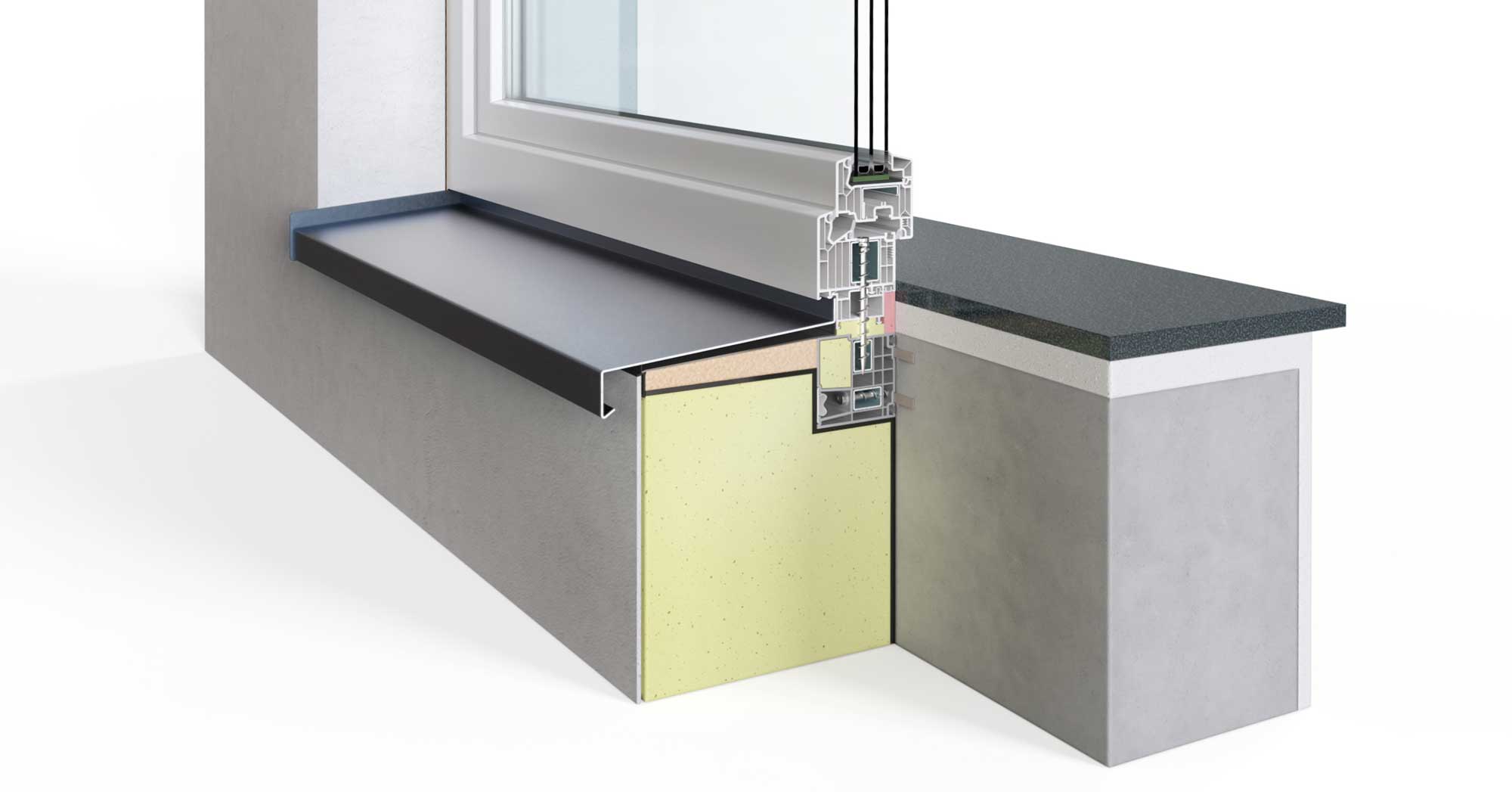

Die Vorwandmontagezarge ist perfekt auf die Veka Fenstersysteme und deren Zubehör – wie hier im Bild mit Fensterbankanschlussschiene – abgestimmt. (Bild: Veka)

Sicher verklebt und verschraubt

Mit der für den Neubau konzipierten Zarge lassen sich Fenster und Fenstertüren ohne und mit aufgesetzten Rollladenkästen exakt und sicher in der Dämmebene platzieren und befestigen. Alle anfallenden Lasten werden vollständig aufgenommen und in den Baukörper abgetragen. Die Befestigung am Baukörper ist einfach und basiert auf einer Kombination aus Verklebung und Verschraubung. Dabei wird zunächst der Klebstoff Ottocoll M560 (von Hermann Otto GmbH) in die beiden Klebenuten des Profils eingebracht. Dieser verfügt über eine sehr hohe Anfangshaftung und eignet sich daher perfekt für verschiedene Montagearbeiten im Innen- und Außenbereich auch auf feuchten oder schwierigen Untergründen – bei Bedarf kann ein spezieller Primer aufgebracht werden. Mithilfe einer V-Naht-Düse lässt sich die Klebstoffmenge exakt definieren, der Auftrag wird damit spielend einfach. So wird die nötige Anfangshaftung erreicht, die eine Feinjustierung des Elements auch noch nach der Platzierung an der Wand ermöglicht.

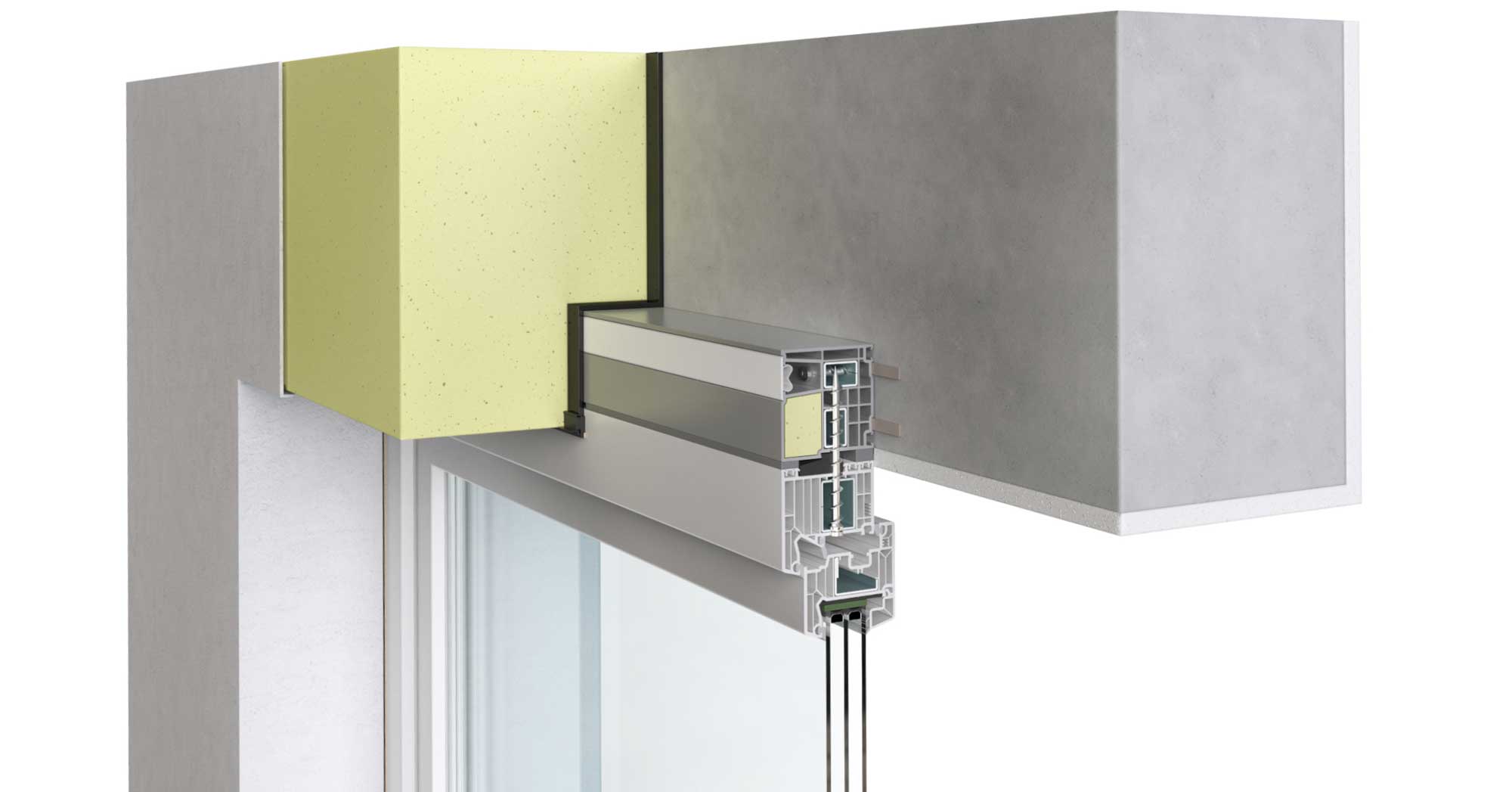

Die zuverlässige Statik des Systems bewährt sich insbesondere bei absturzsichernden Elementen. (Bild: Veka)

3-in-1-Lösung: Lastabtragung, Absturzsicherung und Einbruchschutz

Die anschließende mechanische Befestigung erfolgt mit Schrauben des Typs SFS FB-FK-T30-7,5 von SFS intec durch eine der beiden in das Profil integrierten Stahlverstärkungen. In der zweiten Stahlverstärkung des Profils wird das Bauelement mit demselben Schraubentyp verschraubt. Kleber und Spezialschrauben sind als Bestandteile des geprüften Gesamtsystems von Veka vorgegeben. So wird sichergestellt, dass alle Anforderungen an Lastabtragung, Absturzsicherung und Einbruchschutz erfüllt werden. Unterm Strich vereinfacht die feste Positionierung des Fensters in der Zarge die Montage erheblich. Die Kombination von Verklebung, Verschraubung und Stahlverstärkung reduziert im Vergleich zu alternativen Produkten die Anzahl der erforderlichen Verschraubungen. Die Abdichtung zwischen Blendrahmen und Zarge erfolgt über Dichtbänder bzw. Folien. Dank der reversiblen Befestigung und Abdichtung ermöglicht Vekafast am technischen Lebensende der Fenster eine einfache Demontage.

Vollständig aus Recyclingmaterial gefertigt

Im Sinne eines möglichst geschlossenen Wertstoffkreislauf wird das neue Zargenprofil vollständig aus Recycling-Material gefertigt. Zudem ist es perfekt auf die Veka Systeme und deren Zubehör abgestimmt. Ausgelegt ist die Zarge auf eine Systembautiefe von 82 mm, also für das Veka Kunststofffenstersystem Softline 82, es passt aber auch zu dem System Softline 76 und ist auch für andere Systeme offen. Auch die Integration in das Montagetool WinDoPlan ist selbstverständlich möglich.

Weitere Informationen können per E-Mail an VEKA AG angefordert werden.
