Spezielle Systempakete von Roth für Durchgangsräume bei Flächenheiz- und -kühlsystemen

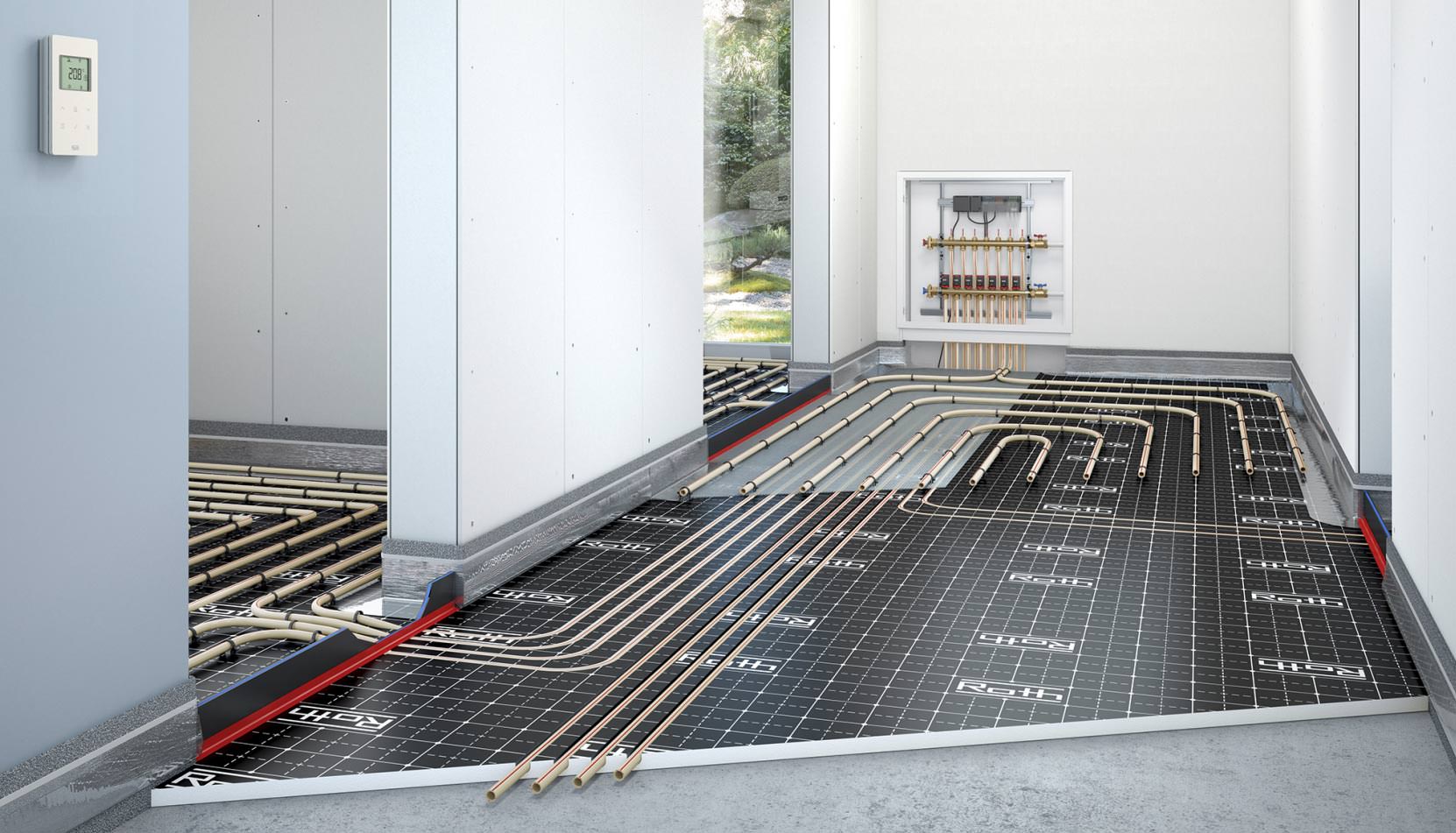

(23.4.2021) Für die sichere Einbettung von Heizkreis-Zuleitungen in den Bodenaufbau von Durchgangs- bzw. Transferräumen sowie die einfache Installation von Heizkreisen in den jeweiligen Räumen empfiehlt Roth seine Floorfix Systempakete.

Dank des speziellen Bodenaufbaus ermöglicht Floorfix eine kontrollierte Wärmeabgabe bzw. eine Regelung der Raumtemperatur in Durchgangsräumen. Diese muss der Installateur gemäß GebäudeEnergieGesetz  (GEG) 2020 § 63, Absatz 1, sicherstellen. Demnach unterliegen Räume mit mehr als 6 m² Nutzfläche der Einzelraumregelungspflicht. Im Sinne des Nutzerkomforts sollten aber auch Räume, die kleiner als 6 m² sind - etwa Abstellkammern -, vor Überhitzung oder zu hohen Oberflächentemperaturen geschützt werden. Die Wärmeabgabe durchlaufender Zuleitungen wird dazu bereits bei der Planung von Flächenheizungen berücksichtigt.

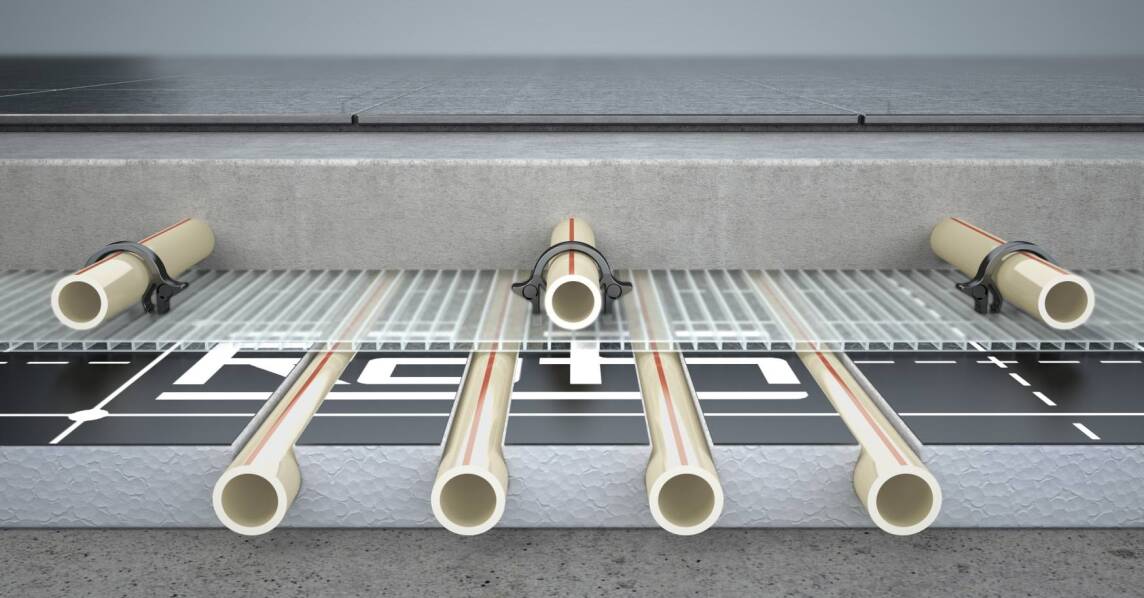

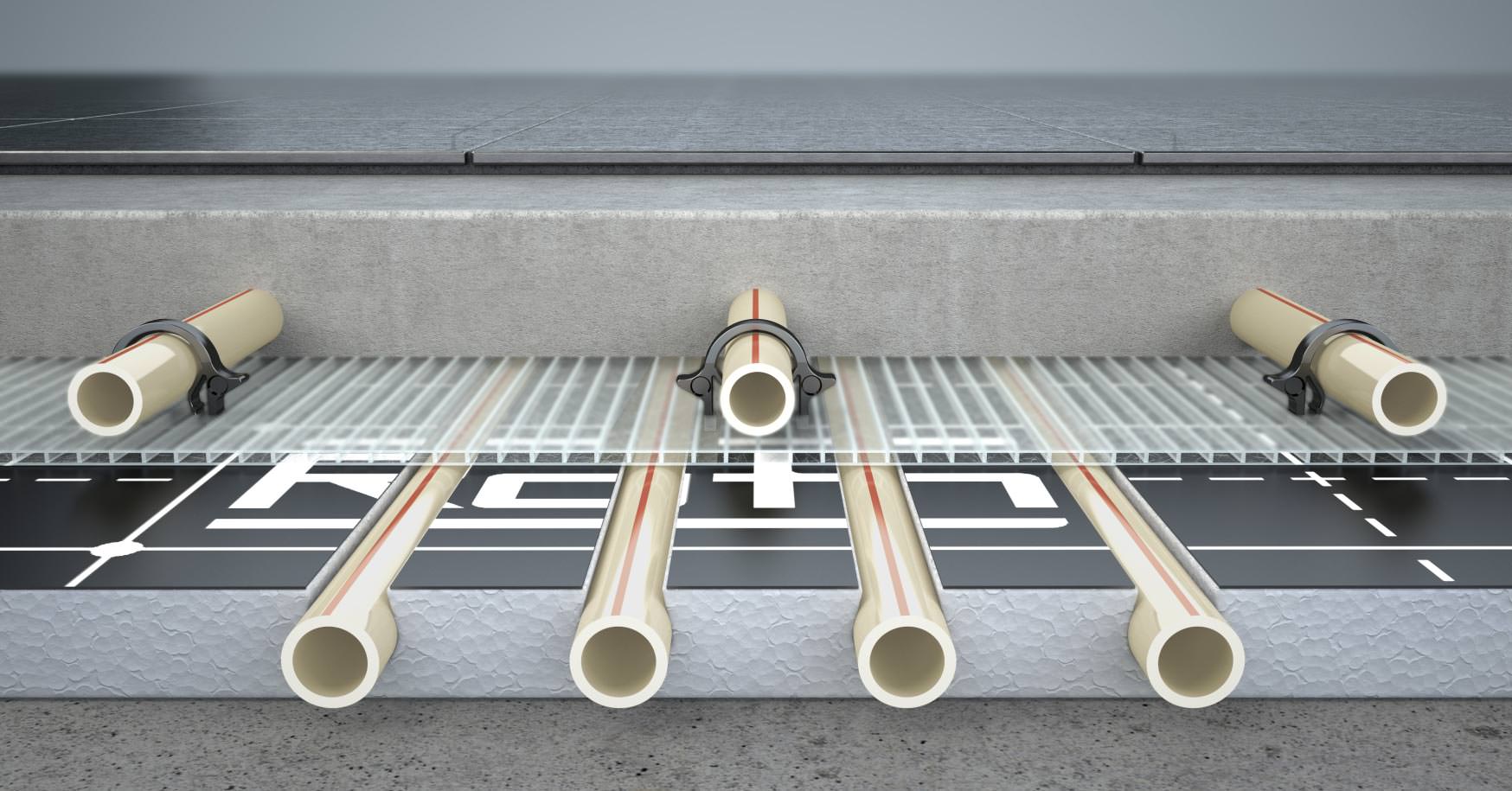

Mit dem Roth Floorfix System lassen sich diese Vorgaben einhalten. Dazu wird der Heizkreis für den Durchgangsraum mit Hilfe der transparenten Floorfix-Faltplatte über den Zuleitungen für die anderen Heizkreise angeordnet:

Die Einbettung dieser Rohrleitungen wiederum erfolgt durch Einschnitte in die beidseitig beschichteten Duo-System-Verbundplatten (EPS DES 30-3 WLG045 oder EPS DES 30-2 WLG040). Die Trittschalldämmeigenschaften des Bodenaufbaus soll davon unberührt bleiben - das ergaben Vergleichsmessungen im genormten Prüfstand des Fraunhofer Institut für Bauphysik (IBP) in Stuttgart.

Der Hersteller kann je nach Bodenaufbau verschiedene Floorfix-Varianten zur Verfügung stellen. Alle Bodenaufbaukonstruktionen sehen eine einheitliche Konstruktionshöhe der Fußbodenheizung auf der gesamten Etage vor. Ausführungsdetails sind objektspezifisch zwischen Bauherr, Planer und Installateur abzustimmen.

Weitere Informationen zu Floorfix Systempaketen für Heizkreis-Zuleitungen in Durchgangsräumen können per E-Mail an Roth angefordert werden.
