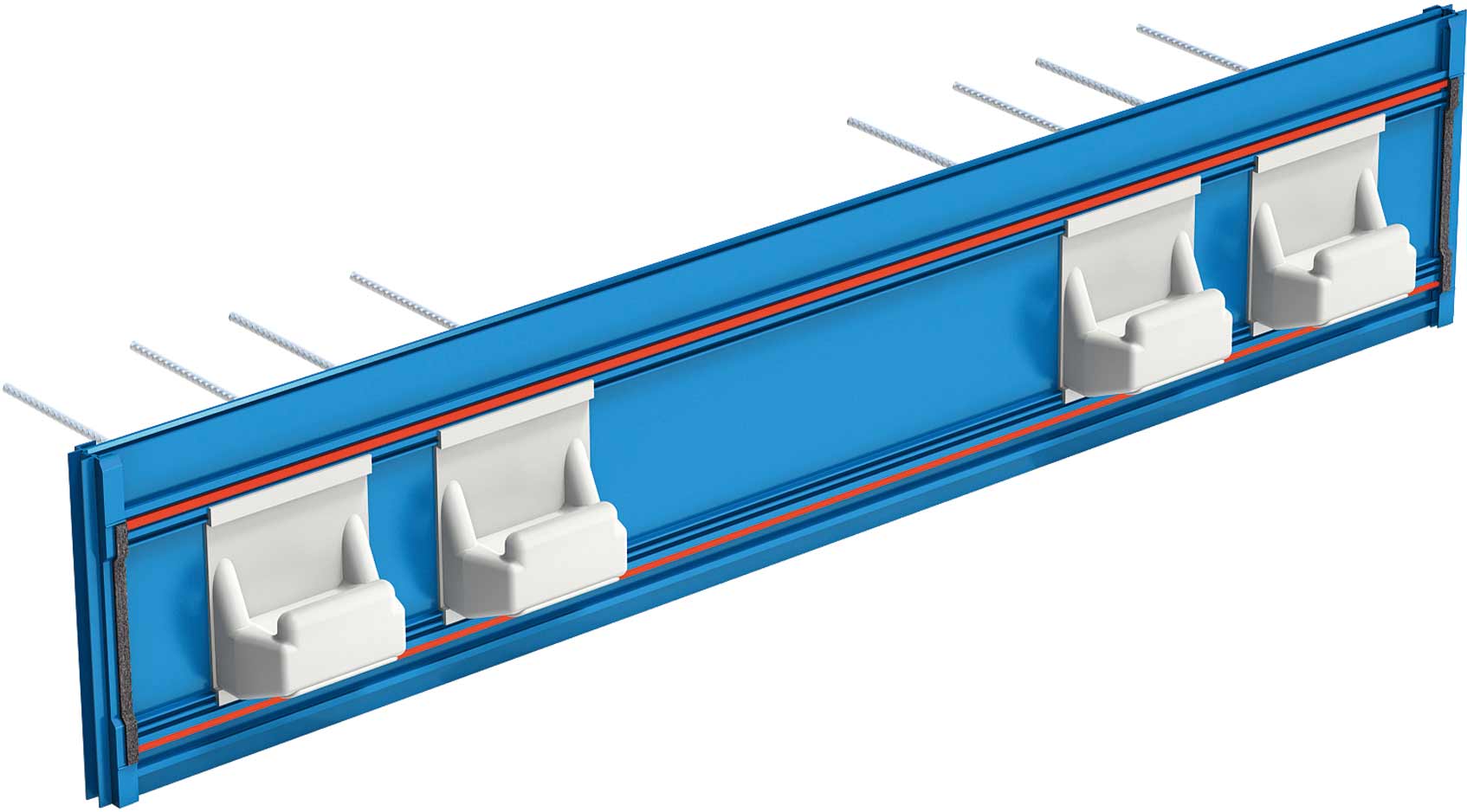

DIN 4109: Neue Tronsole Typ T mit Elastomerlager trägt bis zu 20% schwerere Treppenläufe

(12.4.2018) Mit der geplanten Novelle der DIN 4109 werden die Anforderungen an den Trittschallschutz bei Treppen verschärft. Die neue Tronsole Typ T des Bauprodukteherstellers Schöck kann diese Anforderungen dank eines Elastomerlagers schon heute erfüllen. Im Zuge einer Weiterentwicklung des Produkts ließ sich zudem die Tragfähigkeit für Decken ab 180 mm Dicke um 20% erhöhen.

Die Tronsole Typ T ermöglicht den Anschluss eines Treppenlaufs an ein Podest oder an eine Decke mit einer geraden Fuge. Im Treppenhaus wird der Typ T durch die Fugenplatte Tronsole Typ L zu einem technisch sicheren System ergänzt. Die so entkoppelten Treppenläufe halten die Schallschutzstufe III nach VDI 4100 bzw. DEGA Klasse B ein. Die Schallmessungen erfolgten nach DIN 7396, so dass der Nachweis nach neuer DIN 4109 möglich ist. Das Produkt besitzt ferner umlaufende Brandschutzbänder und erreicht standardmäßig die Brandschutzklasse R90. Die Schöck Tronsole Typ T hat eine bauaufsichtliche Zulassung.

Diverse Einsatzmöglichkeiten

Im Ortbeton kann der Typ T als verlorene Schalung verwendet werden. Zudem wurde eine weitere Variante entwickelt, mit der der Treppenlauf in negativer Fertigung hergestellt werden kann. Eigens dafür entworfene Einlegeteile für die Konsolen sorgen dafür, dass Luftblasen zwischen Beton und Konsolauflager aufsteigen können, egal in welcher Position sich die Tronsole beim Betonieren befindet.

Architekten und Tragwerksplaner sollten beachten, dass im August 2017 die neue Norm DIN 4109 in die Muster-Verwaltungsvorschrift Technischer Baubestimmungen (MVV TB) aufgenommen wurde und seitdem für die Einführung in den einzelnen Bundesländern bereitsteht. Sobald die Norm in einem Bundesland eingeführt ist, sind die dort verankerten Anforderungen bindend und gelten als Minimum der Regel der Technik bei der Bauabnahme. Daher sollte spätestens jetzt nach der neuen DIN 4109 geplant werden.

In diesem Zuge hat Schöck sein Produktprogramm bereinigt: Die „alte“ Tronsole Typ T, bei der die Bewehrungsstäbe noch durchlaufen, erreicht nach neuer DIN 4109 die Mindestanforderungen nicht mehr. Daher wurde sie zum Januar 2018 vom Markt genommen und durch die weiterentwickelte Tronsole Typ T ersetzt.

Weitere Informationen zur Tronsole Typ T können per E-Mail an Schöck angefordert werden.
