ACO SM-X: Neues Rohrsystem aus Gusseisen für Flachdachentwässerungen
(4.12.2015) ACO Haustechnik erweitert seine Flachdach-Entwässerungssysteme: Zu den Abläufen ACO Jet und ACO Spin, beide in Edelstahl und Guss erhältlich, dem Rohrsystem ACO GM-X aus verzinktem Stahl sowie dem ACO Verbundrohrsystem, gesellt sich das neue Rohrsystem ACO SM-X aus Gusseisen (Grauguss mit Lamellengraphit gemäß DIN EN 1561). Sowohl für die Freispiegel- als auch für die Unterdruckentwässerung sind damit Dachabläufe und Rohrsysteme aus einheitlichem Material möglich.

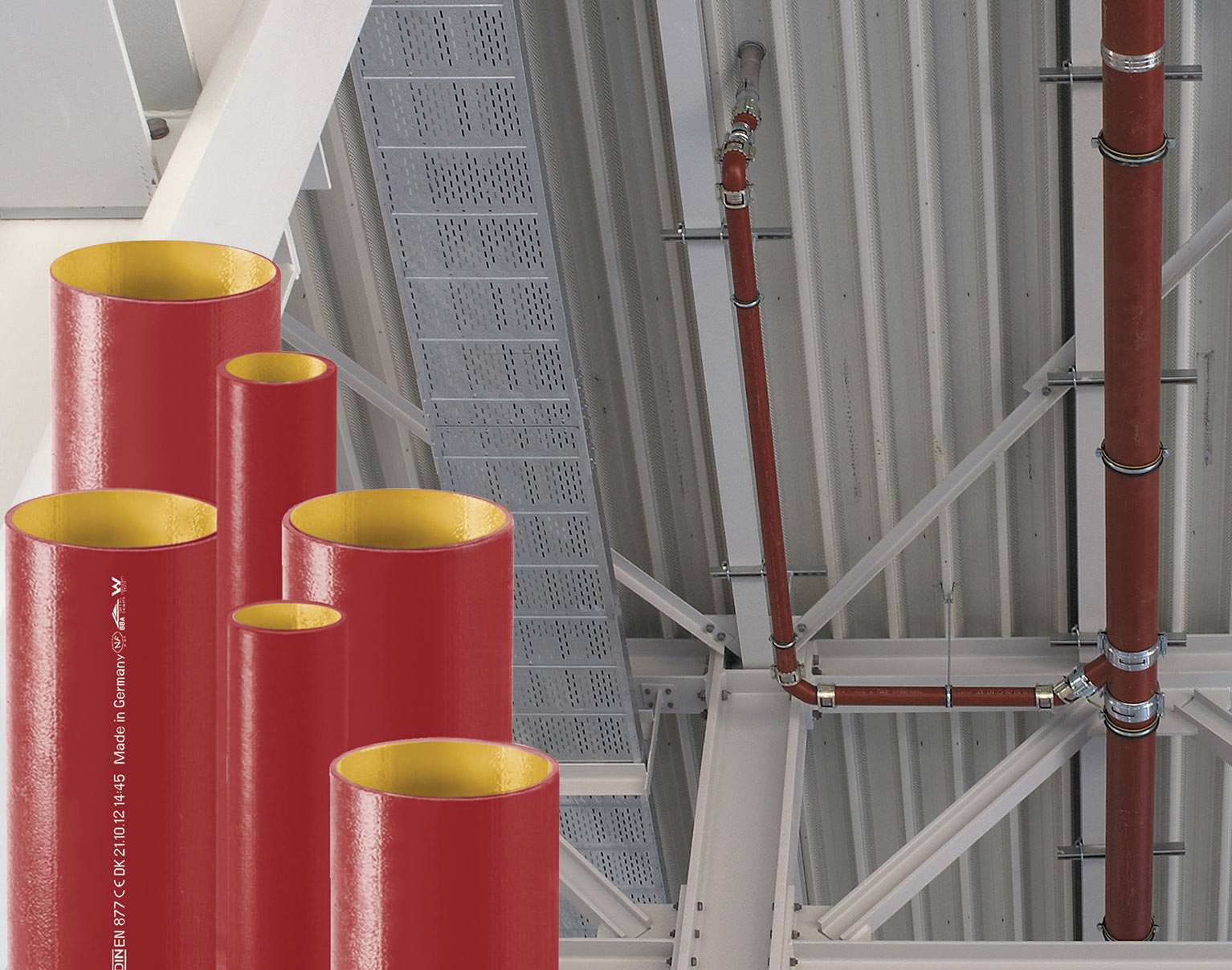

Das neue Rohrsystem ACO SM-X ist verfügbar in den Nennweiten DN 50, 70, 80, 100, 125, 150, 200, 250 und 300. Die Standardlänge der Rohre beträgt 3000 mm. Das System umfasst neben den eigentlichen Rohren auch ein komplettes Formteilprogramm aus ...
- Bögen (15°, 30°, 45°, 68°, 88°),
- Einfachabzweigen (45°),
- Reduktionsabzweigen (45°),
- Reinigungsrohre mit runder und eckiger Öffnung,
- Fallrohrstützen, Optimierungsstücke, Enddeckel, Anschlussstücke, Übergangsverbinder und -dichtungen sowie
- eine Dachdurchführung.
Dieses umfangreiche Formteilsortiment gewährleistet, dass auf der Baustelle alle erforderlichen Installationen ausgeführt werden können.
Verschleißfest, schalldämmend, nicht brennbar
Die neuen ACO SM-X Rohre und Formteile bestehen aus einer Eisen-Kohlenstoff-Legierung mit in der Grundmasse lamellenartig und fein verteilt eingelagertem Graphit. Die Materialdichte beträgt laut ACO ca. 7,2 kg/dm³ (71,5 KN/m³). Die Mindestzugfestigkeit für Formstücke ist mit 150 MPa angegeben, für Rohre betrage sie 200 MPa. Das Material lässt so eine hohe Verschleißfestigkeit, Temperaturbeständigkeit und Korrosionsbeständigkeit sowie ein bemerkenswertes Dämpfungsvermögen erwarten. Gemäß Prüfung am Fraunhofer Institut nach DIN EN 14366 erfüllt ACO SM-X die Schallschutz-Anforderungen der DIN 4109 und der VDI-Richtlinie 4100.
In Sachen vorbeugender Brandschutz zählt ACO SM-X zur Baustoffklasse A1 (nicht brennbar nach DIN 4102 und DIN EN 13501-1) und erfüllt die Anforderungen der Feuerwiderstandsklassen R30 bis R120. Mit den SM-X Rapid-Verbindern soll das Rohrleitungssystem zudem im Brandfall geschlossen bleiben und so die Rauchausbreitung verhindern.

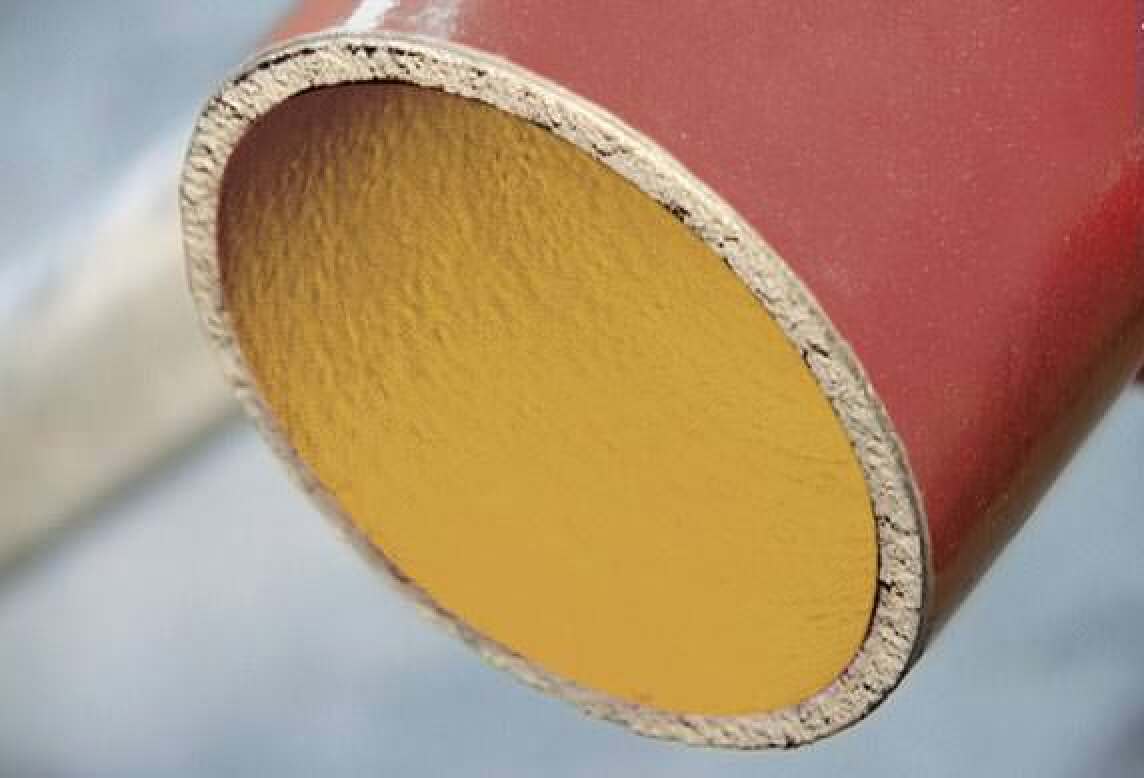

Innenseitig sind die Rohre und Formteile mit einer dauerhaften, vollvernetzten Epoxidbeschichtung versehen, die sich durch hohe Widerstandsfähigkeit gegen chemische und mechanische Einflüsse auszeichnet. Die Eigenschaften sollen deutlich über die in DIN EN 877 geforderten Werte hinausgehen.
Weitere Informationen zu
Flachdach-Entwässerungssystemen können per
E-Mail an ACO angefordert werden.
