Automatische Durchflussregelung von IMI Heimeier nun in allen Standard-Ventilgrößen

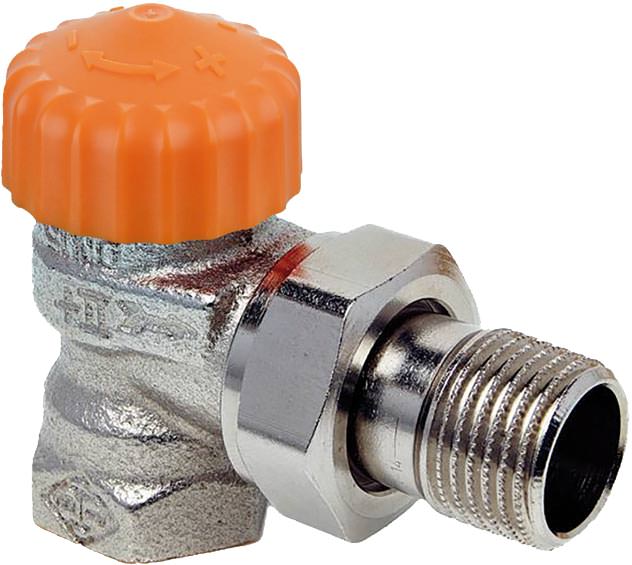

(22.4.2015; ISH-Bericht) Eine neue, konzeptionell optimierte Generation seiner Thermostat-Ventilunterteile mit automatischer Durchflussregelung hat IMI Hydronic Engineering mit Eclipse vorgestellt:
- Aufgrund einer deutlichen Verkleinerung des mit der
AFC-
Technologie ausgestatteten Ventileinsatzes sind die unter der Marke IMI Heimeier hergestellten Ventilunterteile nun in allen Standard-Ventilgrößen erhältlich. Hierdurch bietet der Hersteller die wohl kleinsten Thermostat-Ventilunterteile mit automatischer Durchflussregelung am Markt. - Des Weiteren lässt sich die AFC-Technologie jetzt erstmals auch direkt in Ventilheizkörper integrieren.
Damit stellt das Unternehmen ein vollständiges Produktprogramm zur automatischen Durchflussregelung zur Verfügung. Dieses verspricht einen schnellen und zuverlässigen hydraulischen Abgleich in sämtlichen Zweirohr-Heizkörpersystemen und Fußbodenheizungen, ohne dass komplexe Berechnungen oder der Einsatz von Differenzdruckreglern erforderlich werden.
Durch die Anpassung auf bestehende Standard-Gehäusegrößen konnte das Angebotsspektrum auf alle gängigen Bauformen - zum Beispiel Eck, Durchgang, Winkeleck und Axial mit Innen- und Außengewinde, Eck und Durchgang mit Pressanschluss sowie Durchgang mit Bogenverschraubung - ausgeweitet werden. Außerdem ergibt sich zudem bei zukünftigem Bedarf die Möglichkeit eines kostengünstigen nachträglichen Austausches der Ventileinsätze, ohne dass dafür das komplette Ventil ausgebaut und die Anlage entleert werden muss. Hierfür geeignete Produkte sind auf dem Gehäuse mit einer II+ gekennzeichnet.
Die neuen Thermostat-Ventilunterteile sind für den Einsatz in Zweirohr-Pumpenwarmwasser-Heizungsanlagen mit einer Betriebstemperatur von bis zu 120 °C konzipiert.
Ist das Ventilunterteil an jedem Wärmeverbraucher eingebaut, erfolgt automatisch ein hydraulischer Abgleich im Gesamtsystem. Das nach DIN EN 215 geprüfte und zertifizierte Produkt hat dabei sicherzustellen, dass die maximale Durchflussmenge jederzeit - so auch im Teillastbetrieb - unabhängig vom Differenzdruck eingehalten wird. Die genaue Kenntnis der Leitungsführung sowie komplexe Berechnungen zur Ermittlung der Ventileinstellposition - etwa die Rohrnetzberechnung - sind nicht notwendig. Die stufenlose Einstellung erfolgt dabei durch das Drehen einer Ziffernkappe direkt am Ventiloberteil. Das Produkt ist für einen Durchflussbereich zwischen 10 (Einstellwert 1) und 150 (Einstellwert 15) l/h ausgelegt. Dabei gewährleistet das Ventil bei Differenzdrücken bis 60 kPa einen geräuscharmen Betrieb, so dass auch in den meisten weit verzweigten Systemen auf den Einsatz von Differenzdruckreglern verzichtet werden kann.
Neben den Thermostat-Ventilunterteilen ist die AFC-Technologie erstmals auch als Thermostat-Oberteil für Ventilheizkörper erhältlich. Die Kompatibilität mit vielen vorhandenen Modellen ermöglicht dabei dessen einfache Integration. Zur Umrüstung von bestehenden Ventilheizkörpern bietet das Unternehmen zudem mit Vekotec Eclipse eine Anschlussverschraubung zur unterseitigen Montage an. Darüber hinaus beinhaltet das Produktprogramm zur automatischen Durchflussregelung mit Multilux Eclipse und Multilux 4-Eclipse-Set Anschlussarmaturen für z.B. Bad- und Designheizkörper mit Zweipunkt-Anschluss.
Weitere
Informationen zu Thermostat-Ventilunterteilen mit AFC-Technologie können per
E-Mail an IMI Hydronic
angefordert werden.
