Viega Einzelraumregelung passt hydraulischen Abgleich permanent an
(21.4.2015; ISH-Bericht) Mit „Fonterra Smart Control“ stellt Viega eine Einzelraumregelung zur Verfügung, die einzelne Heizkreise von Flächenheiz- und Kühlsystemen nach Bedarf selbsttätig einstellt. Nicht nur die Vorlauftemperatur am Verteiler und die aktuellen Raumtemperaturen misst die neue Regelung permanent, sondern auch die Rücklauftemperatur jedes einzelnen Heizkreises. Das erlaubt einen automatischen hydraulischen Abgleich, indem immer nur so viel Energie zur Verfügung gestellt wird wie erforderlich. Die neue Einzelraumregelung berücksichtigt dabei auch alle bauspezifischen Variablen, wie Verlegeabstände oder Bodenbeläge und bietet sich damit auch nachdrücklich für Sanierungen an. Die Bedienung erfolgt über WLAN per PC, Tablet oder Smartphone:
Flächentemperiersysteme werden, wie alle Wärmeverteilungen, nach der maximalen Wärmelast eines Gebäudes ausgelegt und dann idealerweise auch hydraulisch abgeglichen. Der errechnete Wärmebedarf besteht aber lediglich an wenigen Tagen während der Winterperiode. „Fonterra Smart Control“ verspricht vor diesem Hintergrund zu jeder Zeit einen hundertprozentigen hydraulischen Abgleich gemäß der tatsächlich vorherrschenden Raum- und Nutzungsbedingungen. So sollten Energieeinsparungen bis zu 20 Prozent möglich sein - ohne auf Komfort und Behaglichkeit zu verzichten.
Installiert durch Plug-and-play
Während der übliche statische hydraulische Abgleich vom Planer exakte Parameter und vom Fachhandwerker einige Mühe und Zeit erfordert, ist „Fonterra Smart Control“ vergleichsweise einfach und schnell installiert. Das System besteht aus ...
- einem Raumthermostat,
- einer Basiseinheit sowie

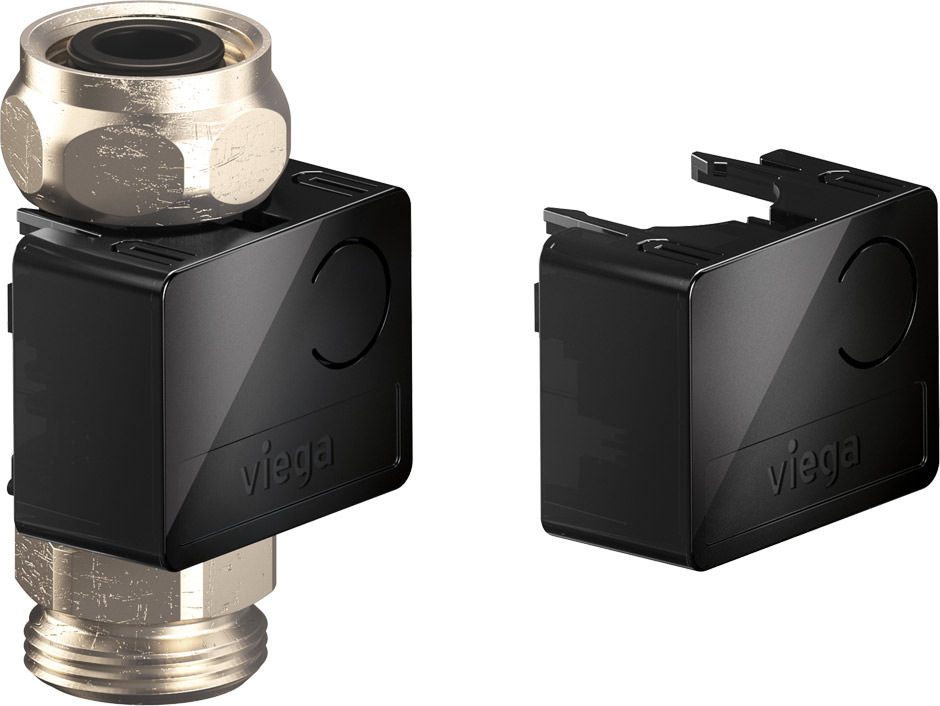

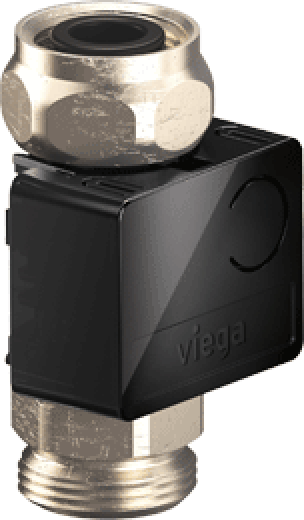

- Temperatur-Messstellen mit Aktormodulen (Bild rechts).
Die Aktormodule messen in den Rückläufen permanent die
Temperatur. Der Datenaustausch zwischen den Aktormodulen und der

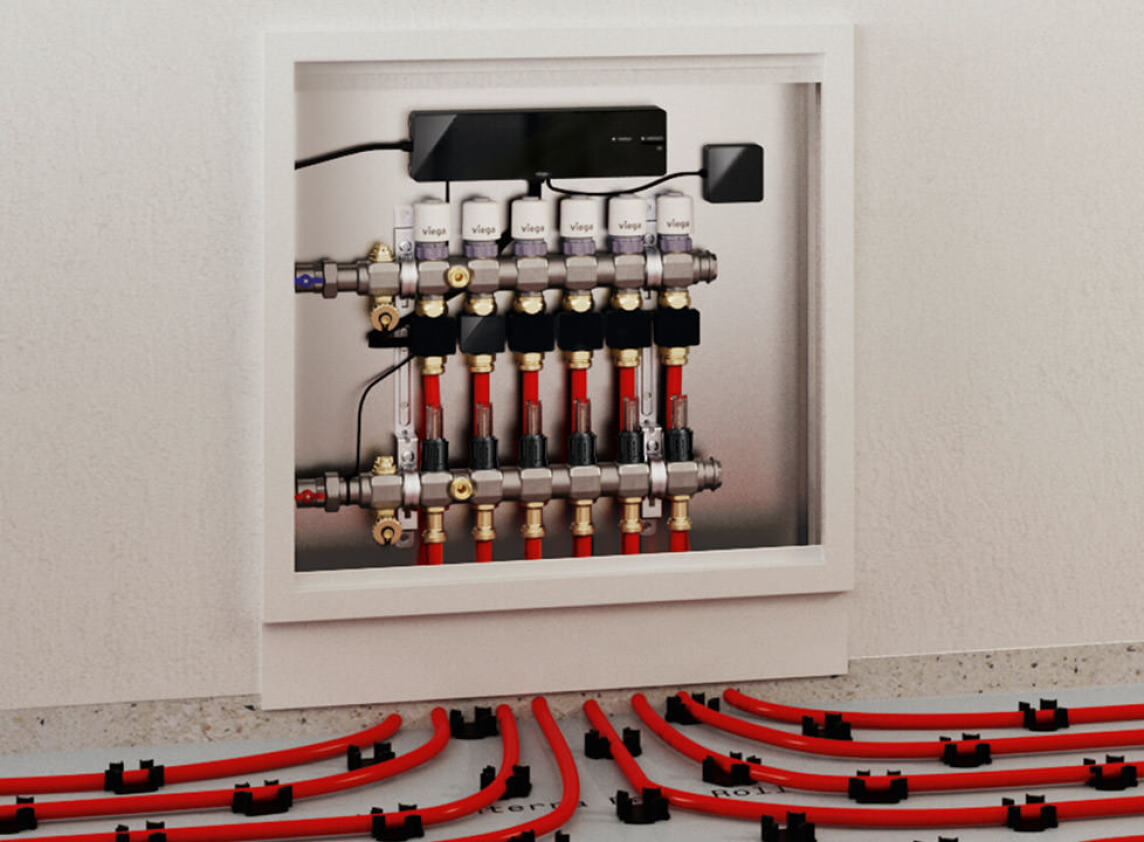

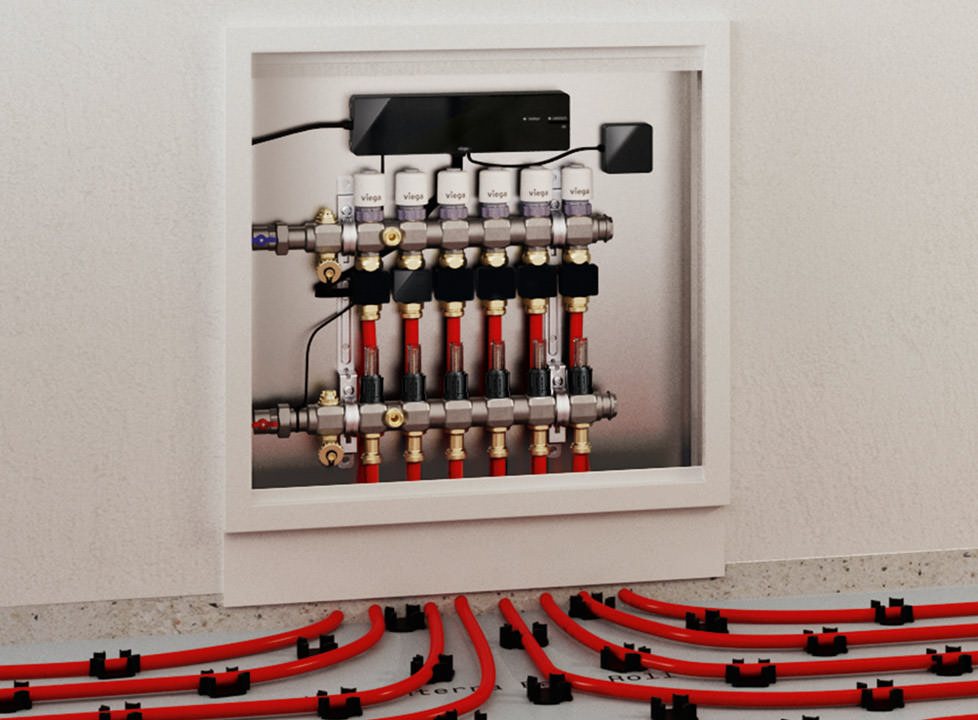

Basiseinheit im Verteilerschrank erfolgt über ein Breitbandkabel.
Alle Verbindungen sind steckerfertig für die Plug-
![](https://www.baulinks.de/webplugin/2015/i/scaled/1144_x_0677-viega2.jpg)
Und so funktioniert „Fonterra Smart Control“:
- Der Raumthermostat überwacht die Temperaturentwicklung im Raum und gibt regelmäßig ein Funksignal an die Basiseinheit.
- Zudem wird für jeden Heizkreis die Differenz aus Vorlauf- und Rücklauftemperatur berücksichtigt, also die Menge der tatsächlichen Wärmeabgabe an den Raum.
- Das Ergebnis sind „intelligente“ Heizkreise, die den Volumenstrom an wechselnde Wärmelasten anpassen, bedingt beispielsweise durch Fensterlüftung, Sonneneinstrahlung oder den Betrieb eines Kaminofens.
Genauso kompensiert der dynamische Abgleich mit „Fonterra Smart Control“ Änderungen, die während der Bauausführung auftreten. Beispiele dafür sind unterschiedliche Estrichüberdeckungen oder Verlegeabstände, die nicht mehr der Planung entsprechen. Und wenn im Sanierungsfall keine Angaben mehr über Heizkreislängen, Verlegeabstände und Verlauf der Heizkreise im Raum verfügbar sind, stellt die neue Einzelraumregelung auch hier einen hydraulischen Abgleich her. Das Nachrüsten von „Fonterra Smart Control“ ist für alle Heizkreisverteiler mit Ventileinsatz M30 x 1,5 und Eurokonus möglich.
Einfache Bedienung mit Analysefunktion

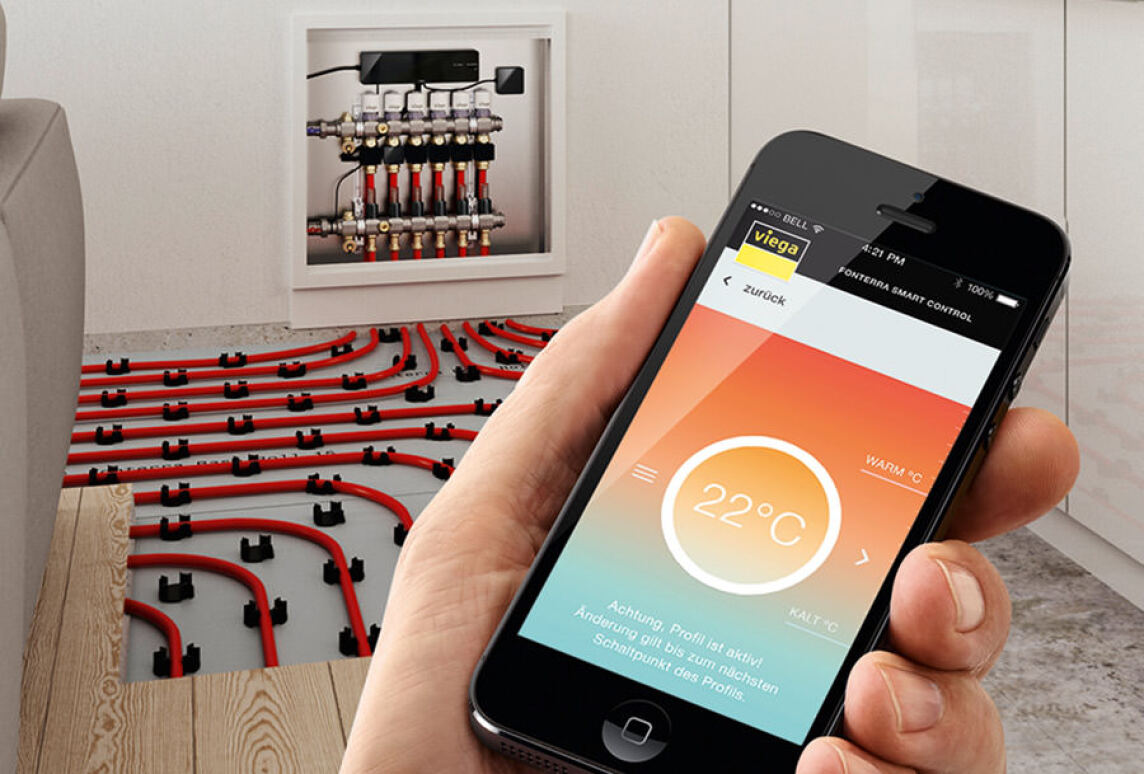

„Fonterra Smart Control“ muss nicht programmiert werden. Vor Ort sind lediglich der Raumthermostat und die Aktormodule den Heizkreisen zuzuordnen. Die Bedienung erfolgt dann browserbasiert über WLAN per PC, Tablet oder Smartphone. Damit kann auch das Heizprofil nachträglich individuell verändert werden. Zudem wertet das System aus, ob die Vorlauftemperatur zur tatsächlichen Wärmeabnahme passt. Unter Umständen kann die Leistung des Wärmeerzeugers gedrosselt werden, um weitere Energie zu sparen. Fonterra Smart Control ist KfW-förderfähig.
Weitere
Informationen zu „Fonterra Smart Control“ können per
E-Mail an Viega
angefordert werden.
