Optimiertes Dunstrohrsystem aus Ton von Koramic
(21.2.2014; Dach+Holz-Bericht) Dunstrohre zur Ent- und Belüftung des Abwassersystems von Gebäuden werden in der Regel mitten durch das Dach geführt. Ihre funktional sichere Montage ist keine Selbstverständlichkeit: Denn vor allem in den kühlen, regnerischen Monaten kann sich bei Undichtigkeiten Kondensat bilden ...
- im Übergangsbereich zur zweiten wasserführenden Ebene,
- an der Rohrführung selbst oder
- an den zu montierenden Einzelteilen.
Die Folge sind Feuchteschäden und Schimmel im Dach, insbesondere bei gedämmten Dachkonstruktionen. Begegnen kann der Dachdecker dem nur durch einen fachgerechten und dauerhaft dichten Einbau des Dunstrohrsystems.

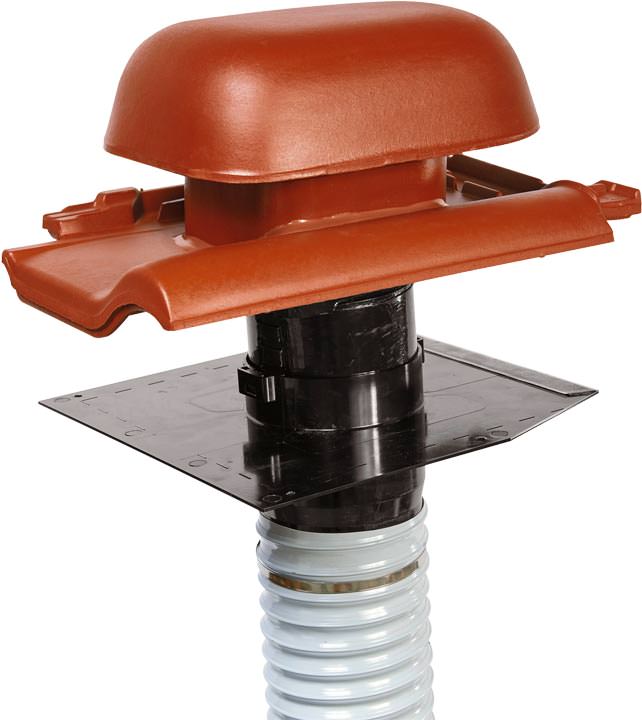

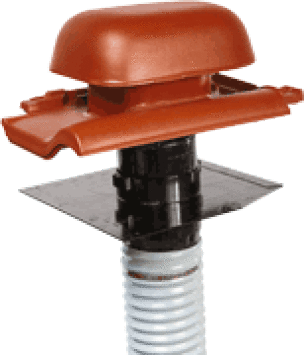

Vor diesem Hintergrund hat Wienerberger sein Koramic-Dunstrohrsystem überarbeitet. Das System mit einem Rohrdurchmesser von 125 Millimetern besteht aus aufeinander abgestimmten Einzelteilen:
- einem flexiblen Schlauch zum Anschluss des Entlüftungsrohres im Gebäudeinneren,
- einer Grundplatte mit integriertem Anschlussrohr,
- einem höhenvariablen Adapter,
- einem Durchgangsziegel sowie
- einer Abdeckkappe.
Dabei müssen die Komponenten bei der Montage nicht an den Dachaufbau angepasst werden; stattdessen greifen alle Bestandteile flexibel ineinander - was die Montage deutlich vereinfacht.

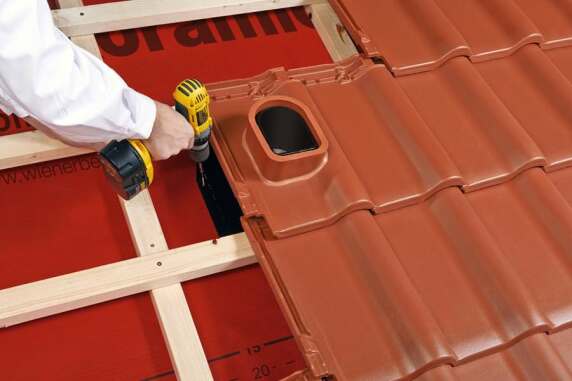

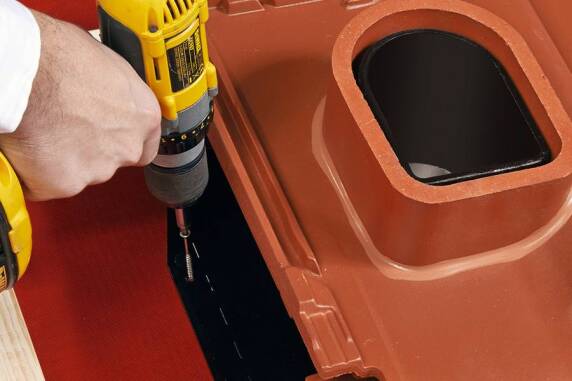

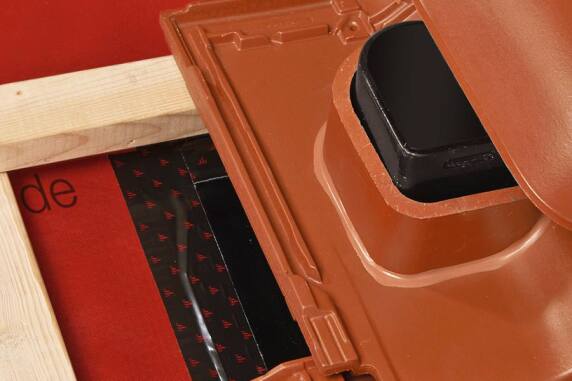

Die Fixierung der Grundplatte wird dadurch erleichtert, dass diese links unter der Seitenverfalzung des Durchgangsziegels übersteht. Sie kann somit zusammen mit dem Ziegel ausgerichtet und fixiert werden. Dies stellt eine merkliche Vereinfachung der Montage dar. Anschließend wird die Grundplatte fachgerecht an die Unterkonstruktion umlaufend angeschlossen. Das bereits in die Grundplatte integrierte Anschlussrohrverhindert das Eindringen von Kondensat in die Unterkonstruktion.
![](https://www.baulinks.de/webplugin/2014/i/scaled/572_x_0310-koramic4.jpg)
![](https://www.baulinks.de/webplugin/2014/i/scaled/572_x_0310-koramic5.jpg)
![](https://www.baulinks.de/webplugin/2014/i/scaled/572_x_0310-koramic6.jpg)
![](https://www.baulinks.de/webplugin/2014/i/scaled/572_x_0310-koramic7.jpg)
![](https://www.baulinks.de/webplugin/2014/i/scaled/572_x_0310-koramic4.jpg)

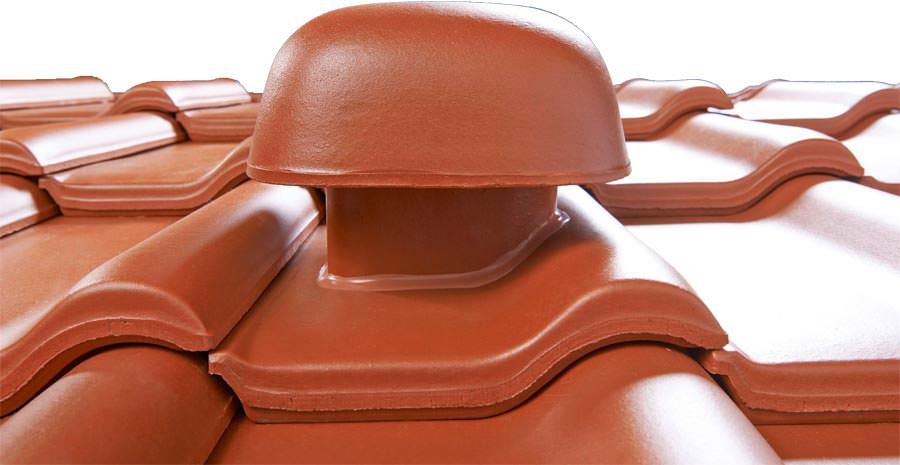

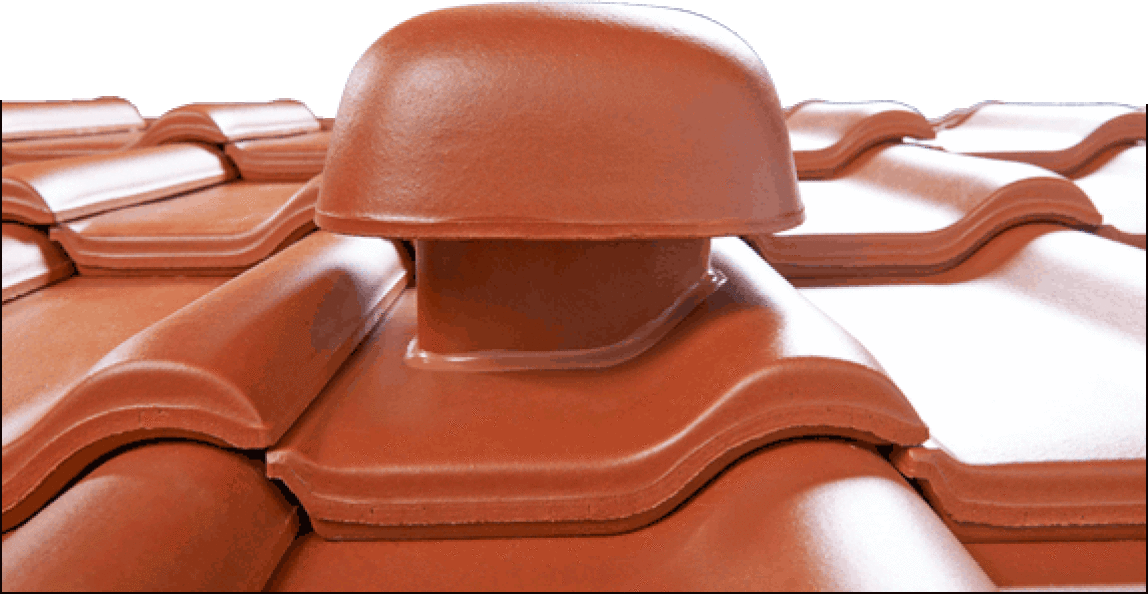

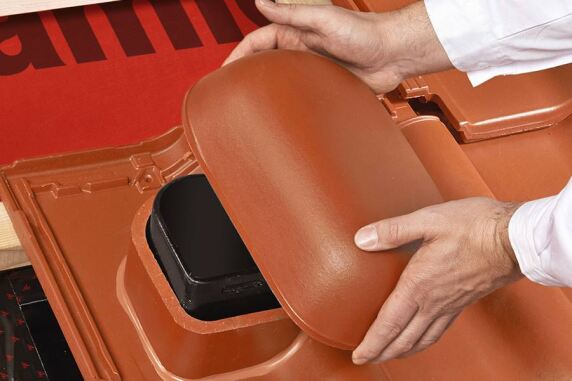

Das System aus variablem Adapter und Anschlussrohr ermöglicht es, die Höhe der Abdeckkappe einzustellen, ohne dass der Verarbeiter das Rohr manuell kürzen muss. Zum Fixieren der Abdeckkappe wird diese auf dem Adapter eingerastet und sollte aufgrund der ovalen Form selbst bei Sturm oder Schlagregen fest sitzen. Die ebenfalls ovale Öffnung im Durchgangsziegel lässt auch bei kleinformatigen Dachziegeln die sichere Ableitung des Niederschlags erwarten.
Das UV- und witterungsbeständige Dunstrohrsystem aus Ton ist - farblich passend - für alle 27 Koramic-Modelle des Standardprogramms konzipiert.
Weitere
Informationen zum Dunstrohrsystem aus Ton können per
E-Mail an Wienerberger angefordert werden.
