TA Heimeier stellt mit TA-Fus1on neuartiges „2 in 1“-Ventil-Konzept für HLK-Systeme vor
(16.4.2013; ISH 2013-Bericht) TA Heimeier, Anbieter von Lösungen im Bereich der hydronischen Einregulierung sowie von Raumtemperaturregelsystemen, hat auf der ISH mit TA-Fus1on eine neuartige Ventilreihe vorgestellt, die Vorteile von Einregulierungs- und Regelventilen für Heiz- und Kühlanlagen in einem Produkt vereint.
Untersuchungen haben ergeben, dass weit über 50% der Regelventile in hydronischen Systemen falsch dimensioniert sind. Die Gründe hierfür sind vielfältig. Es können z.B. Regelventile bereits serienmäßig mit Gebläsekonvektoren geliefert werden. Das heißt, die Größe des Regelventils wird nicht auf Grund der Leistung und des zur Verfügung stehenden Differenzdruckes gewählt , sondern orientiert sich nur an der Leistung des Konvektors. Eine falsche Dimensionierung kann aber auch dann auftreten, wenn bei der Planung nicht alle auftretenden Druckverluste bekannt sind. Gleiches gilt ebenfalls wenn die Anlagen direkt bei oder nach der Montage der Regelventile noch geändert werden, so dass die berechneten und eingesetzten Kvs-Werte der Regelventile nicht mehr gelten.
Ventile, die falsch dimensioniert wurden, können nur sehr ungenau regeln und dadurch erhöht sich der Energieverbrauch im System. Zu große Ventile verursachen zusätzlich höhere Investitions- und Energiekosten. Zu kleine Ventile führen ebenfalls zu einem höheren Energieverbrauch, da die Pumpenförderhöhe erhöht werden muss, um die erforderliche Leistung zu erzielen, oder es kommt zu einer Unterversorgung der Verbraucher und die geforderte Leistung kann nicht erzielt werden.
Die kombinierten Einregulierungs- und Regelventile TA-Fus1on zeichnen sich durch eine Reihe von Neuerungen aus, die speziell auf den Bedarf von HLK Anlagen ausgerichtet sind. Ein wesentliches Merkmal ist dabei die stufenlose Einstellbarkeit des Kvs-Wertes mit unabhängiger, gleichprozentig modifizierter Ventilcharakteristik (EQM), die eine genaue Dimensionierung und optimale Regelleistung ermöglichen. Der Kvs-Wert soll auch ohne zusätzlichen Drosselwiderstand an die Anlage angepasst werden können, so dass so mit einer minimalen Pumpenförderhöhe eine optimale Ventilautorität erzielt wird. Auf diese Weise kann eine Anlage einfach und präzise dimensioniert werden. Selbst wenn die Ventile bereits montiert wurden, könne die Anpassung an die Leistung der Anlage problemlos und schnell erfolgen - zumal die Möglichkeit besteht, den Druckverlust, die Durchflussmenge und den am Ventil vorhandenen Differenzdruck zu messen.
Einregulierung und Regelung werden in einem einzigen Ventil vereint. Diese „2 in
1“-

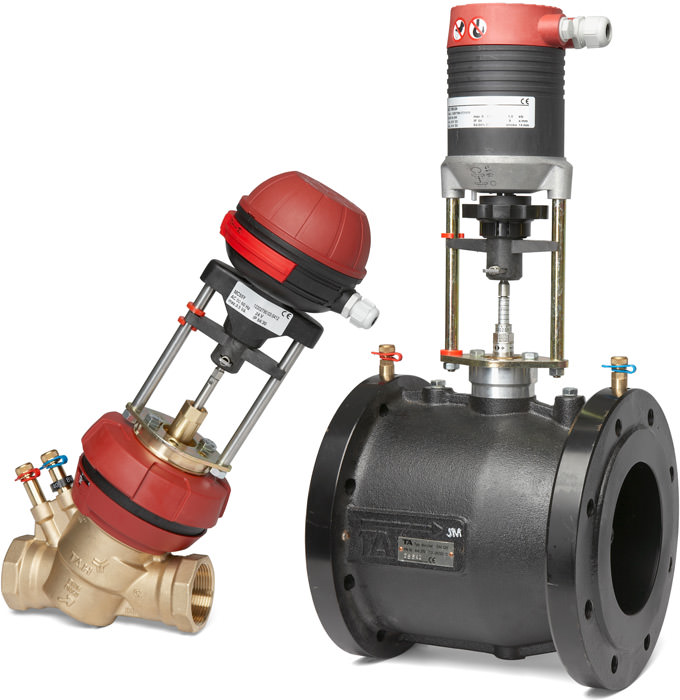

Das Produktsortiment umfasst Ventile von DN32 bis DN150 und bietet 2 Baureihen:
- TA-Fus1on-C als flexibles Regelventil und
- TA-Fus1on-P mit der gleichen Basistechnologie aber mit integriertem Dp-Regler.
Die Ventile ab DN 65 basieren auf der Inline-Technologie von TA Heimeier, die bei kompakten Baumaßen geringe Geräuschentwicklung und Stellkräfte sowie eine einfache Möglichkeit der Dämmung verspricht.
Weitere
Informationen zu TA-Fus1on können per
E-Mail an TA Heimeier angefordert werden.
