Automatisches Wiedereinschalten des FI-Schutzschalters verhindert Umsatzeinbußen
(15.5.2012; Light+Building-Bericht) Doepke Schaltgeräte hat auf der Light+Building den Fernantrieb DFA 2 vorgestellt, der in Kombination mit Fehlerstrom-Schutzschaltern eingesetzt wird, um die Spannungsversorgung möglichst schnell wiederherzustellen.
Häufige Ursachen für das Auslösen des FI-Schutzschalters sind Netzschaltungen bei regenerativer Stromerzeugung oder Blitzeinschläge bei Gewitter. In derartigen Fällen liegt jedoch meist keine Störung der Anlage, sondern nur ein kurzzeitiger Fehlerstrom vor. Bleibt die Anlage jedoch länger ausgeschaltet, weil sie unbemannt ist oder die Abschaltung aus anderen Gründen nicht sofort bemerkt wird, können unnötige Kosten für Servicepersonal sowie Umsatzeinbußen die Folge sein - etwa im Bereich der photovoltaischen Stromerzeugung.

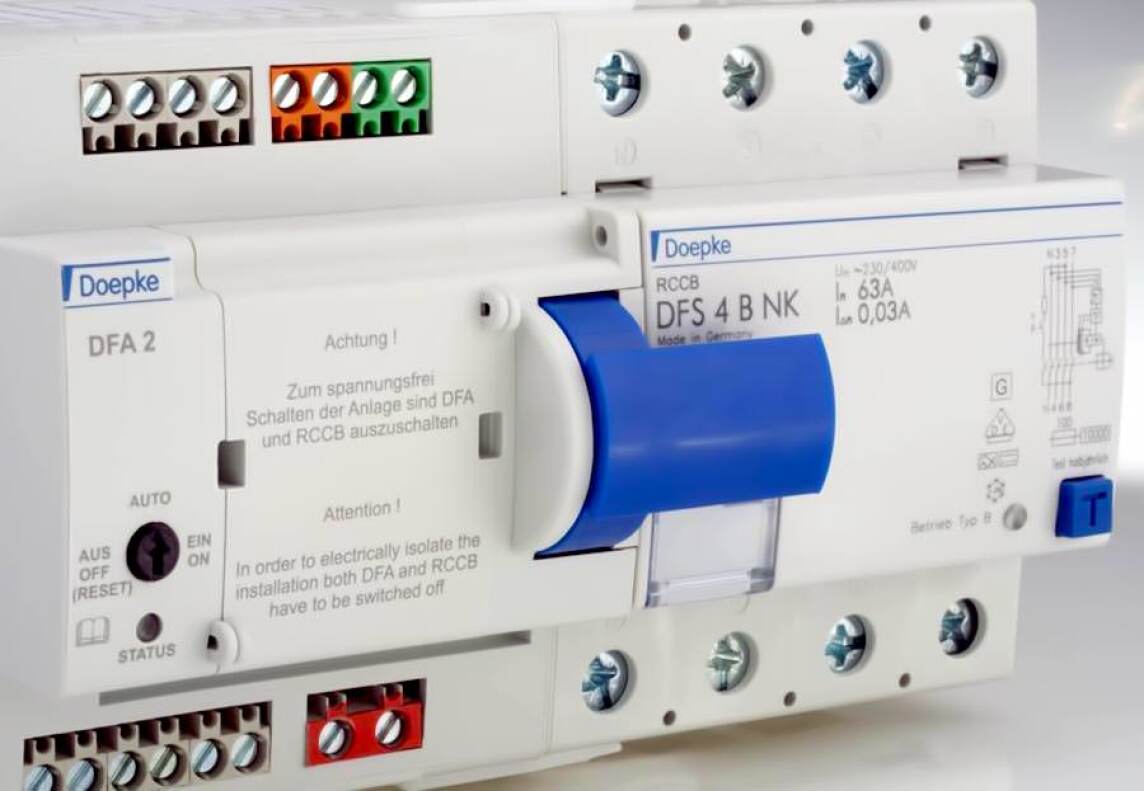

Der DFA 2 ermöglicht die
Überwachung des Schutzschalters aus der Ferne und sorgt für eine
automatische Wiedereinschaltung. Typische Einsatzbereiche sind
Anlagen in der Industrie, der Landwirtschaft, in
15 Sekunden nach Auslösung des Fehlerstromschutzschalters schaltet der DFA 2 die Spannungsversorgung automatisch wieder ein. Erst bei einer wiederholten Auslösung des FI-Schutzschalters, die auf einen tatsächlichen Anlagenfehler hindeutet, wird eine manuelle Überprüfung notwendig. Zusätzlich kann mit dem DFA 2 von einer zentralen Stelle aus der Fehlerstromschutzschalter überwacht und bedient werden.
Über die integrierte Fernauslösung kann der FI-Schutzschalter zudem regelmäßig getestet werden. Hilfsschalterkontakte signalisieren jeweils den aktuellen Status. Vorhandene Schalter lassen sich durch Rastung unkompliziert nachrüsten.
Alle Fernantriebe der Reihe DFA 2 werden links vom Fehlerstromschutzschalter installiert. Voraussetzung für den Betrieb des Geräts ist eine unabhängige Spannungsquelle von 24 V Gleichspannung oder 230 V Wechselspannung. Nur so kann die Melde- und Antriebsfunktion des Antriebs auch bei abgeschaltetem FI-Schalter gewährleistet werden. Zur Einbindung des Fernantriebs in das Dupline-Bussystem ist eine Schnittstelle erhältlich, die in das Gehäuse eingesetzt wird.
Weitere
Informationen zum Fernantrieb DFA 2 können per
E-Mail an Doepke angefordert werden.
