Neue Bandseiten von Siegenia-Aubi für schwergewichtige Fensterflügel
(31.3.2012, fensterbau/frontale-Bericht) Fensterflügel werden aus zwei Gründen immer schwerer: Zum einen wünschen sich Planer und Bauherren einen hohen Lichteinfall für helle Räume sowie die passive Solarnutzung im Winter und damit großformatige Fenster; zum anderen etabliert sich die Dreifachverglasung. Siegenia-Aubi hat passend dazu auf der fensterbau/frontale den Titan axxent 34 und den Heavy Duty vorgestellt.
Titan axxent 34 bis 160 kg und verdeckt liegend

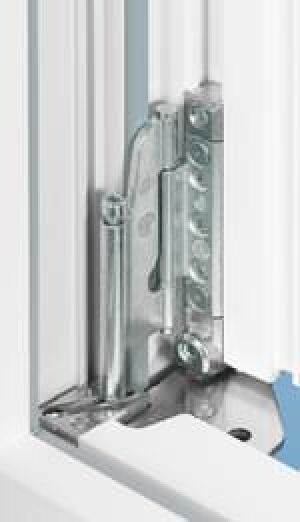

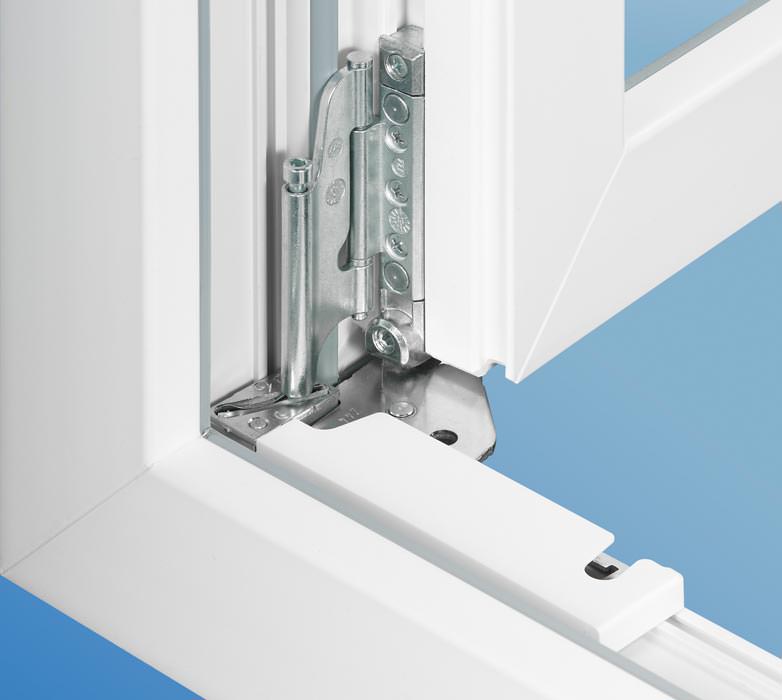

Mit völlig verdeckt liegenden Drehpunkten und geringen Blendrahmenfreimaß folgt der Titan axxent 34 nicht nur dem Trend zu hohem Lichteinfall sondern auch zu schmalen Ansichtsbreiten. Der Beschlag für Fensterflügel aus Holz und Kunststoff bietet dabei eine Tragfähigkeit von 160 kg ohne Zusatzbauteile. Möglich macht dies ein spezieller Tragarm, der sich im Blendrahmen abstützt und das Flügelgewicht aufnimmt. Ebenfalls vorteilhaft ist die geringe Einbauhöhe von Eckband und Ecklager: Sie erlaubt, dass der Flügel bei Bedarf problemlos nachgestellt werden kann und somit dauerhaft funktionstüchtig bleibt. Zudem wird das Ecklager durch eine Abdeckkappe geschützt (Bild). Das verhindert die Ablagerung von Bauschmutz und sorgt für eine rundum einwandfreie Optik auch bei eventuellen Abrieberscheinungen.
Heavy Duty bis 300 kg

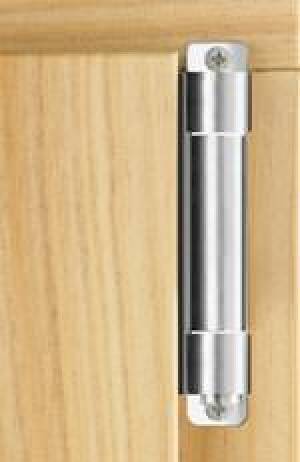

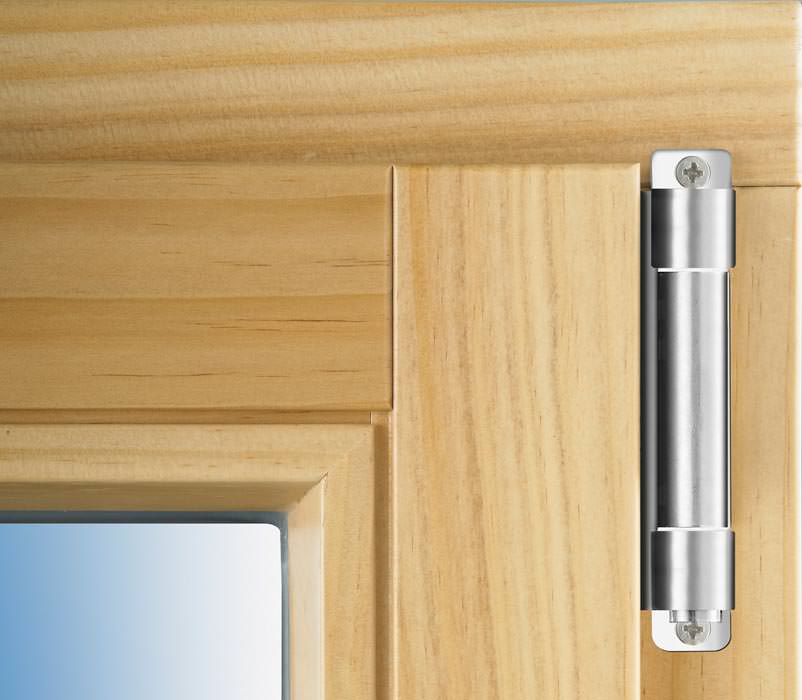

Heavy Duty trägt Drehflügel bis 300 kg und Drehkippflügel bis 200
kg. Neben den größtenteils verdeckt liegenden Schrauben bestimmen
eine schlanke Ansicht und die kompakte Konstruktion im Übergang
vom Flügel zum Blendrahmen die Optik. Die Bandseite eignet sich
für Holz- und Kunststoffelemente mit einer Flügelfalzhöhe von
3000 mm sowie einer
Weitere
Informationen zu Titan axxent 34 und Heavy Duty können per
E-Mail an Siegenia-Aubi angefordert werden.
