Frei auskragende Balkone für aktuell Deutschlands größtes Denkmalwohnprojekt

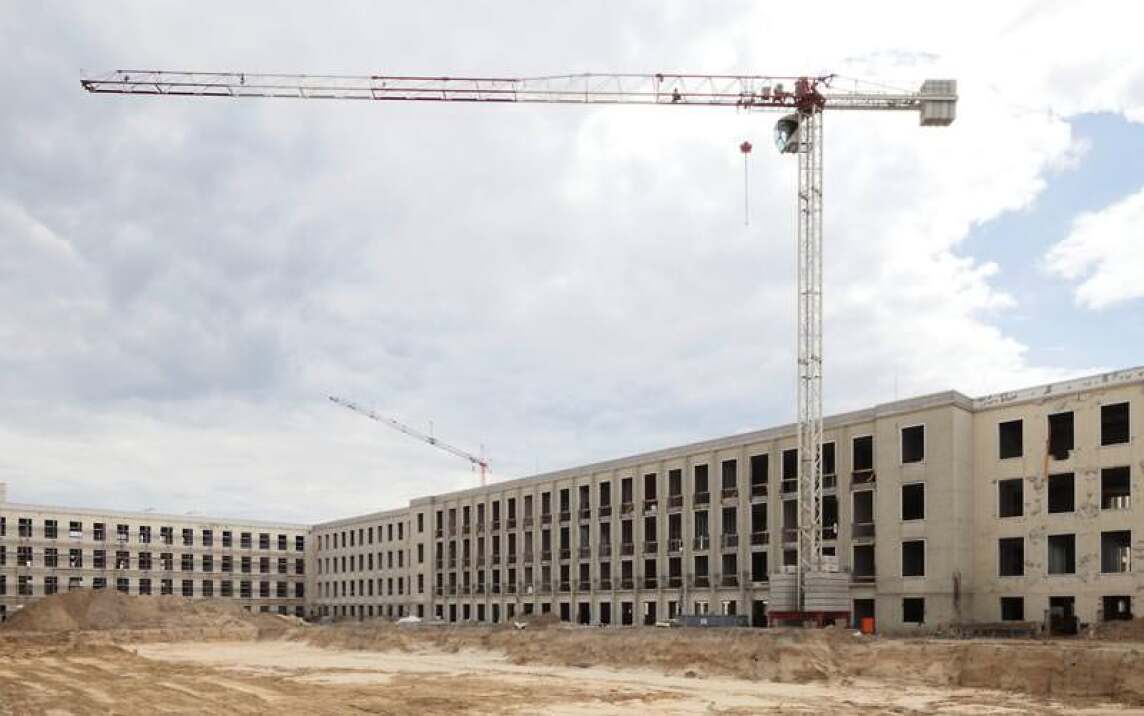

(14.9.2011) In der Bundeshauptstadt wird derzeit an dem momentan größten Denkmalwohnprojekt in Deutschland gebaut - gemeint ist der Monroe Park in Berlin-Lichterfelde (siehe Bing-Maps und/oder Google-Maps):
Benannt nach der US-Schauspielerin und Filmikone des 20. Jahrhunderts Marilyn Monroe soll das Gebäudeensemble nach der Komplettmodernisierung Individualität und Charme versprühen. Das Areal umfasst stolze 45.000 Quadratmeter Gesamtgrundstücksfläche und schafft die Atmosphäre einer ruhigen Parkanlage mitten in der Millionenmetropole. Die Anbringung frei auskragender Balkone soll eine optische Aufwertung des Gebäudeensembles schaffen und für zusätzlichen Wohlfühlfaktor sorgen. Die notwendige thermische Trennung der Balkone von der denkmalgeschützten Altbausubstanz wird mit den standardisierten Komplettlösungen der Schöck Balkonsysteme GmbH umgesetzt.
Das ökologisch-energetische Konzept der Gesamtsanierung sorgt für eine angemessene Modernisierung des Berliner Areals. Nach den Plänen des Architekten Sergei Tchoban wird besonderer Wert auf die Schaffung einer Wohnatmosphäre gelegt ohne jedoch den ursprünglichen Charakter der Objekte zu zerstören. Eine Gesamtwohnfläche von circa 24.500 m² wird dazu modernisiert und mit einem Staffelgeschoss aufgestockt. Die Planung sieht neue moderne Wohnräume für alle Generationen und alle Ansprüche vor. Eine gute Infrastruktur mit Kindergarten, Schule und diversen Einkaufsmöglichkeiten steigert zusätzlich die Attraktivität des ehemaligen Telefunken Werks.
Der Charme der Vergangenheit soll dabei keinesfalls untergraben, sondern richtig in Szene gesetzt werden. So werden alle künftigen Wohnungen nach wie vor über ca. 3,80 Meter hohe Decken und Bodentiefe Fenster verfügen. Neu hinzugekommene Elemente wie Treppenhäuser und Balkone sollen dem Wohnensemble Wohnlichkeit und Modernität verleihen. Die S+P Real Estate GmbH investiert rund 70 Millionen Euro in das Denkmalprojekt. Die Fertigstellung ist auf Juni 2012 geplant.
Denkmalschutz stellt hohe Anforderungen
Das Denkmalamt Berlin forderte bei den Modernisierungsmaßnahmen
die Königsdisziplin in der Balkonmodernisierung: 180
freiauskragende Balkone. Um einen unnötigen Wärmeverlust über die
Balkonanschlüsse zu vermeiden, sollte zudem eine optimale
thermische Entkopplung der Balkone gewährleistet sein - u.a. auch
um KFW-Energieeffizienzhaus-70-
Beim Berliner Großprojekt hatte sich dieser Aufgabe die Schöck Balkonsysteme GmbH aus Baden-Baden angenommen. Das Unternehmen hat sich auf den Komplettservice rund um das Thema Balkone an Bestandsgebäude spezialisiert und begleitet Projekte von der Konzeptionierung bis zur endgültigen Montage.
Bei der Analyse der Altbausubstanz wurde wohl schnell klar, dass hier viel Fingerspitzengefühl gefragt ist. Gemeinsam mit den verantwortlichen Planern entwickelten die Schöck-Ingenieure Lösungen für die unterschiedlichen Bestandskonstruktionen. „Auch wenn alle Gebäude von außen betrachtet gleich aussahen, so unterschieden sich die vorgefundenen Deckenkonstruktionen teilweise erheblich von einander.“ bestätigt Markus Baron, projektverantwortlicher Ingenieur der Schöck Balkonsysteme GmbH. „Es mussten daher für 180 Balkone unterschiedliche Anschlusskonstruktionen entwickelt werden. Die Details wie die Balkone letztendlich angebracht wurden, werden im Nachhinein nicht mehr sichtbar sein. Denn das Ziel ist, dass nach der Fertigstellung alle Balkone und somit alle Gebäude einheitlich und optisch stimmig aussehen.“ erklärt Baron weiter.
Wärmetechnische Entkopplung der Balkone

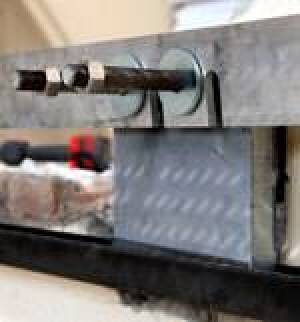

Das Anschlusselement, das die Balkonplatte mit der Altbausubstanz verbindet, wurde von den Schöck-Ingenieuren entwickelt. Es enthält die bekannte Schöck Isokorb Technologie und sorgt damit für eine thermische Trennung der Balkone vom Gebäude. Das Bauteil gewährleistet durch seine Dämmfuge und die Verwendung von Edelstahl eine bemerkenswerte Wärmedämmung. Bei üblicher Raumfeuchte soll sich so kein Tauwasser absetzen und somit auch kein Schimmelpilz bilden können. Die Temperaturdehnungen innerhalb der äußeren Stahlkonstruktion können durch die gewählten Anschlüsse ermüdungssicher aufgenommen werden.

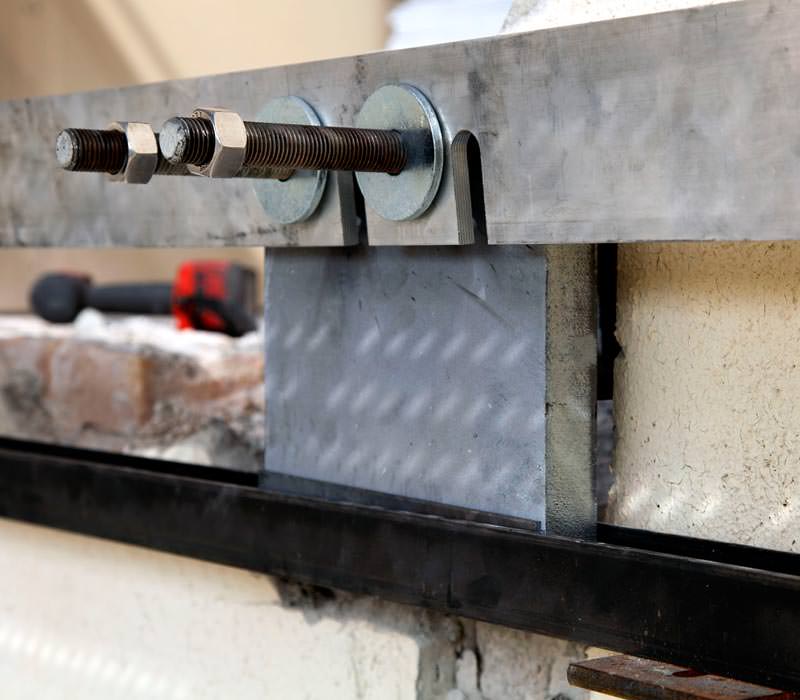

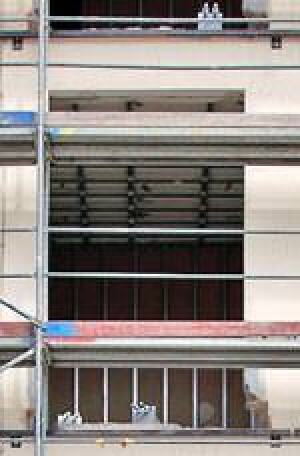

Eine große Herausforderung bei der nachträglichen Balkonmontage in Berlin lag in der Einleitung der durch die Balkonplatte erzeugten Kragmomente in den Bestand. Bei den vorwiegend vorgefundenen Unterzug- und Rippendecken wurden zusätzlich Stahlprofile neben den Pfeilern aufgesetzt. Die Druckkraft konnte so in den vorhandenen Randunterzug eingeleitet werden. Die Zugkraft wurde dagegen durch an der Deckenunterseite angeordnete Konterträger in den Bestand übertragen. Mit einem circa 60 cm großen Hebelarm ist die Einleitung des großen Kragmomentes in den Bestand schließlich gelungen.

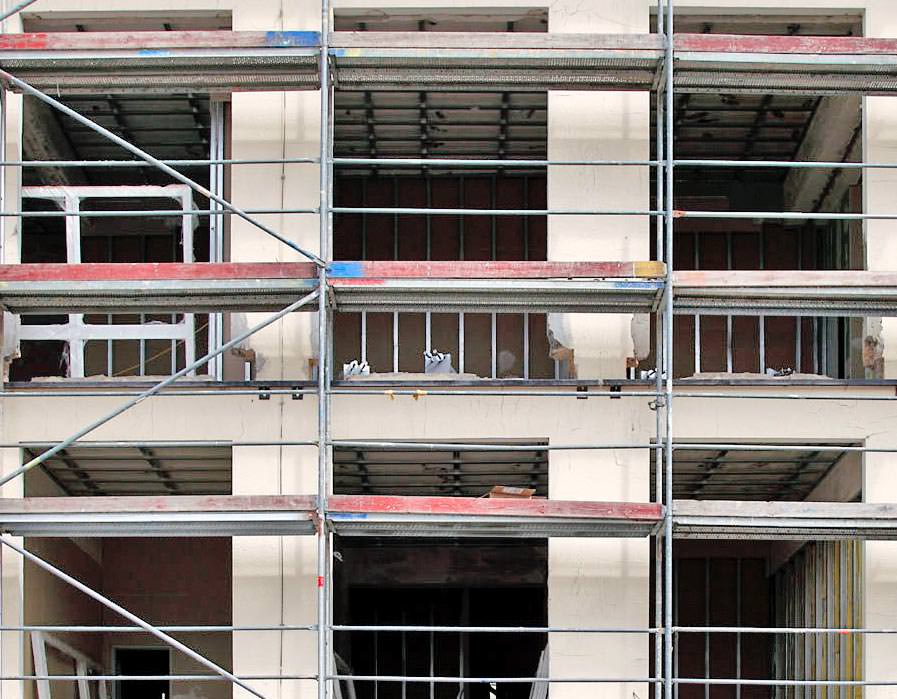

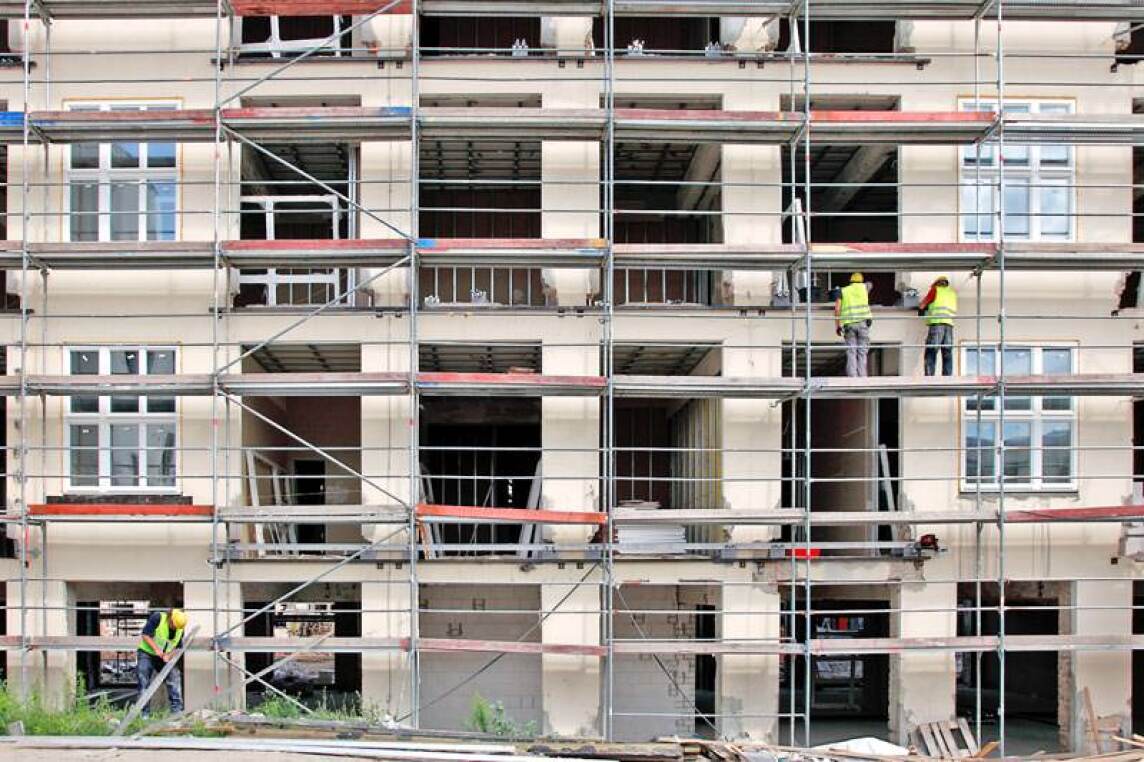

Bei der Montage der Anschlüsse war Präzisionsarbeit gefragt. Die Toleranzvorgabe für die fast 12 Meter langen Stahlrahmen mit 8 Anschlüssen lag im unteren Millimeterbereich. Durch den Einsatz individuell geplanter Schablonen konnten die geforderten Toleranzen eingehalten und die komplett vorgefertigten Balkone problemlos montiert werden.
Bewegte Geschichte der Immobilie

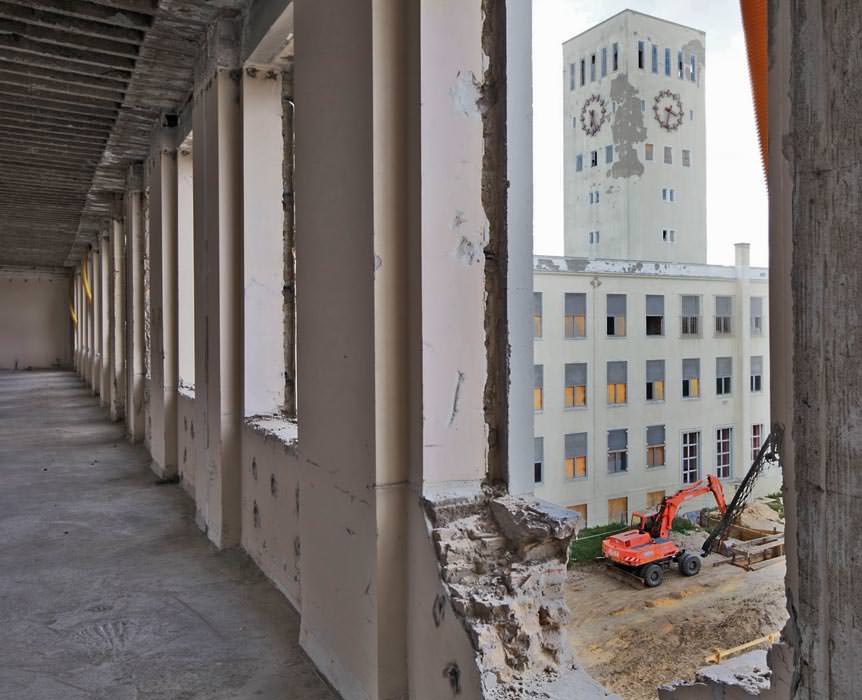

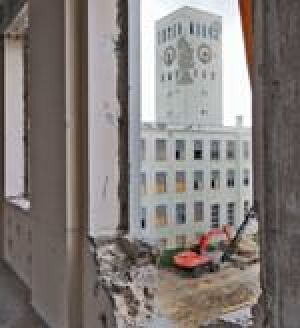

Gebaut wurde die Berliner Anlage übrigens in den dreißiger Jahren vom Industriearchitekten Hans Hertelein als Telefunken-Gerätefabrik. Als Berlin zur Viersektorenstadt wurde, nutzten die Alliierten das ehemalige Telefunken Werk zunächst als US-Hauptquartier. Später diente es der amerikanischen Armee als Kaserne für die in Berlin stationierten US Soldaten. Der bis heute vollständig erhaltene Gebäudekomplex hat somit bereits eine bewegte Geschichte hinter sich und wurde 1995 unter Denkmalschutz gestellt. Nun fängt eine neue Zeitrechnung für die Anlage an, dem Gebäudekomplex soll wieder Leben eingehaucht werden:
2008 stand das Projekt kurzzeitig auf der Kippe als der damalige Hauptinvestor „Lehman Brothers“ Insolvenz anmeldete. Doch mit der „S+P Real Estate GmbH“ wurde ein neuer Bauherr gefunden und die Bauarbeiten konnten Anfang 2009 wieder aufgenommen werden.
Weitere Informationen zur nachträglichen Montage frei auskragender Balkone können per E-Mail an Schöck Balkonsysteme angefordert werden.
