Liftschachtentrauchung von Lamilux

(16.8.2011) Rauchfreie Aufzüge im Brandfall - dies fordern bautechnische und -rechtliche Auflagen des Gesetzgebers. Mit Lamilux CI-Control LSE (LiftSchachtEntrauchung), einem alle Komponenten umfassenden Komplettsystem, hat Lamilux eine Lösung für eine sichere Entrauchung von Aufzugsschächten entwickelt, die besonders auch die gebäudeenergetischen Anforderungen der Energieeinsparverordnung (EnEV) im Blick hat.

Trotz zwingend notwendiger Austrittsöffnungen für die Rauchableitung ins Freie verlangt die EnEV dauerhaft luftundurchlässige Gebäudehüllen. Mit Lamilux CI-Control LSE bietet der oberfränkische Hersteller von Tageslichtsystemen, Rauch- und Wärmeabzugsanlagen und Steuerungstechnologien ein steuerbares System, das zum einen alle notwendigen Funktionen einer sicheren Liftschachtentrauchung im Brandfall bietet, zum anderen im Alltag das Ausströmen warmer Luft aus dem Gebäude verhindert.

Eine mit einem Öffnungsaggregat ausgestattete, höchst wärmegedämmte Lichtkuppel (Lamilux CI-System Lichtkuppel F80) oder ein Sandwichelement (Lamilux CI-System Lichtkuppel SW) dient im Dach des Aufzugsschachtes als Rauch- und Wärmeabzugsgerät sowie Klappe für die natürliche Be- und Entlüftung. Im geschlossenen Zustand sorgt sie für eine dichte Gebäudehülle über dem Aufzugsschacht.

Bild vergrößern

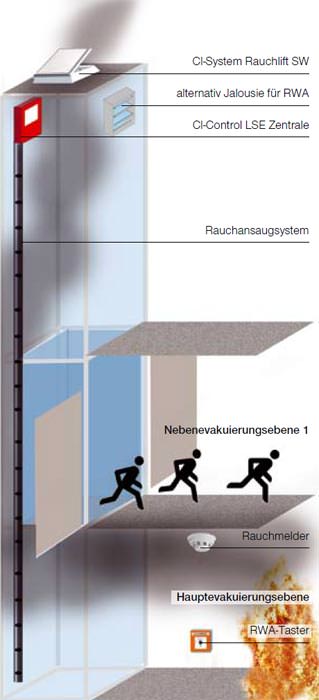

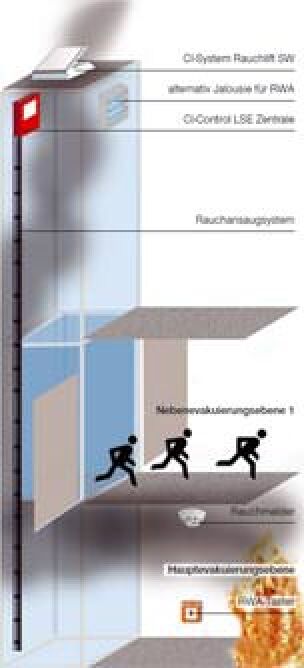

Lamilux CI-Control LSE überwacht mit Sensoren permanent den Aufzugsschacht. Dabei saugt ein über die gesamte Schachthöhe verlaufendes Rohr permanent Luft an. Das System kann so Rauchentwicklungen frühzeitig registrieren und im Brandfall einen automatisierten Vorgang starten, der sich zudem manuell über RWA-Taster auslösen lässt; dazu gehören ...

• die Ableitung des Rauches über eine Rauchabzugsklappe im Dach über dem Schacht sowie
• die Beförderung des Fahrkorbes in die zuvor als sicher identifizierte Evakuierungsebene - also ein Stockwerk des Gebäudes, in dem weitere Melder noch keinen Rauch erkannt haben und das zum gegenwärtigen Zeitpunkt den schnellsten Fluchtweg bietet.

Natürliche Be- und Entlüftung

Lamilux CI-Control LSE hält zum einen im Normalbetrieb gemäß den Forderungen der Energieeinsparverordnung die Gebäudehülle dicht und verhindert ungewünschte Zugluft vor den Aufzugstüren. Zum anderen bietet das Gesamtsystem komfortable Möglichkeiten für die Be- und Entlüftung sowie die Wärmeableitung. Dies kann sowohl durch ein manuelles als auch über Sensoren gesteuertes Öffnen und Schließen der Rauch- und Wärmeabzugsklappe im Schachtdach erfolgen.

Integration in die Gebäudesystemtechnik

Durch die Einbindung in die Gebäudesystemtechnik eines Gebäudes können im Brandfall unter anderem Fluchtwege gekennzeichnet und Fluchttüren automatisch geöffnet werden. Die Anbindung an einen Gebäudebus - beispielsweise über die Kommunikationsstandards LON oder EIB - harmonisiert die Abläufe der Lüftungssteuerung mit den Notfallfunktionen im Brandfall.

Lamilux CI-Control LSE lässt sich nicht nur bei Neubauten in Liftschächte integrieren. Auch bereits bestehende Aufzugsschächte können im Zuge von Modernisierungsmaßnahmen mit dem System nachgerüstet werden, um künftig Energie und damit Kosten zu sparen.

Weitere Informationen zu CI-Control LSE können per E-Mail an Lamilux angefordert werden.
