Neuer Gasströmungswächter reagiert auf novellierte Technische Regeln

(10.3.2008; SHK-Bericht) Die voraussichtlich ab Mai im Weißdruck vorliegenden Technischen Regeln für Gas-Installationen DVGW-TRGI 2008 bringen eine ganze Reihe von Neuerungen. Eine wesentliche betrifft den Einbau von Gasströmungswächtern  (GS): Statt der bislang drei Druckstufen gibt es beispielsweise nur noch einen Betriebsdruckbereich von 15 bis 100 mbar. Damit konnte bereits eine Reduzierung der TRGI-konformen GS-Ausführungen von sechs auf zwei Varianten erreicht werden:

• Typ K mit einem maximalen Schließfaktor von 1,45 sowie
• Typ M mit dem maximalen Schließfaktor 1,8.

Lageunabängiger Einbau

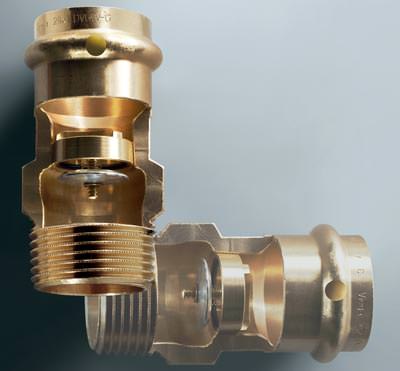

Systemanbieter Viega hat jetzt einen Gasströmungswächter entwickelt und auf der SHK vorgestellt, der mit einem maximalen Schließfaktor von 1,45 sowohl beim waagerechten als auch beim senkrechten Einbau - mit Fließrichtung von unten nach oben - das Schutzziel erreicht. Das heißt, der Installateur muss nicht mehr auf Typ K oder M bzw. senkrechten oder waagerechten Einbau achten, sondern nur noch auf die Fließrichtung, um den neuen Gasströmungswächter von Viega einzubauen.

Mit dem DVGW-geprüften Gasströmungswächter entfällt künftig auch der Abgleich der absicherbaren Rohrlängen bei metallenen Rohrleitungen, wenn der Leitungsdruckverlust gemäß der TRGI 2008 unter 300 Pa liegt. Beim Einbau von Gasströmungswächtern des Typs M muss hingegen immer ein Abgleich vorgenommen werden.

Zum Pressen und Schrauben

Der neue Gasströmungswächter ist ab sofort mit Pressanschlüssen in den Dimensionen 15 bis 54 mm sowie als Vorschraubventil in den Nennweiten DN 15 bis DN 50 lieferbar. Die Nennwerte liegen entsprechend zwischen 1,6 und 16 m³/h. Viega-typisch verfügen die Gasströmungswächter mit Pressanschluss über die SC-Contur, die versehentlich vergessene Verpressungen schon bei der Dichtheitsprüfung aufzeigt.

Installiert werden die lageunabhängigen Gasströmungswächter wie üblich unmittelbar nach der Hauptabsperreinrichtung (HAE) oder nach dem Gas-Druckregelgerät, wenn dieses hinter der HAE angeordnet ist.
